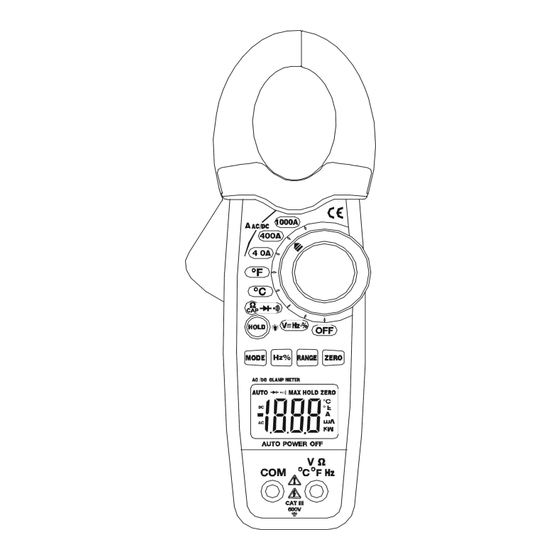

- Seite 1 True RMS DC/AC-Zangenmessgerät DT-3343T -Bedienungsanleitung-...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Sicherheit............................. 3 1.1 Internationale Sicherheitssymbole.................... 3 1.2 Sicherheitshinweise........................3 1.3 Warnungen...........................3 1.4 Vorsichtshinweise........................3 2. Messgerät-Beschreibung.........................4 3.Spezifikationen............................ 4 4. Bedienung ............................6 4.1 DC / AC-Strommessungen......................6 4.2 DC / AC-Spannungsmessungen......................6 4.3 Widerstands- und Durchgangsmessungen................6 4.4 Diodenmessungen...........................6 4.5 Kapazitätsmessungen ........................7 4.6 Frequenz- oder Tastgradmessungen ..................... -
Seite 3: Sicherheit
1. Sicherheit 1.1 Internationale Sicherheitssymbole Dieses Symbol neben einem anderen Symbol oder Terminal weist darauf hin, dass der Benutzer weitere Informationen im Handbuch finden muss. Dieses Symbol neben einem Anschluss weist darauf hin, dass bei normaler Verwendung gefährliche Spannungen vorhanden sein können Schutzisoliert 1.2 Sicherheitshinweise ... -
Seite 4: Messgerät-Beschreibung
2. Messgerät-Beschreibung 1. Stromklemme 2. Klemmauslöser 3. Data Hold und Backlight-Taste 4. Moduswahltaste 4 0 0 A 5. Taste Hz /% 4 0 A 6. LCD Bildschirm H z% 7. COM-Eingangsbuchse ° ° 8. Drehfunktion umschalten 9. NULL-Taste 10. Bereichswahltaste 11. - Seite 5 4.0000uF (3,5% lesen + 5 Ziffern) 40.00uf 100.0uF (5,0% lesen + 5 Ziffern) Frequenz 5.000Hz (1,5% lesen + 5 Ziffern) 50,00 Hz (1,2% lesen + 2 Ziffern) Empfindlichkeit: 10Vrms min. 500.0Hz 5.000kHz 50,00kHz 100,0 kHz Auslastungsgrad 0,5 bis 99,0% (1,2% lesen + 2 Ziffern) Pulsbreite: 100µs - 100ms, Frequenz: 5.000Hz ~ 100.0kHz Temp (Typ K) (3,0% lesen + 5 °...
-
Seite 6: Bedienung
4. Bedienung HINWEISE: Lesen und verstehen Sie alle Warn- und Sicherheitshinweise, die im Sicherheitsteil dieser Bedienungsanleitung aufgeführt sind, bevor Sie dieses Messgerät verwenden.Stellen Sie den Funktionswahlschalter auf OFF, wenn das Messgerät nicht benutzt wird. 4.1 DC / AC-Strommessungen Ω Ω ！... -
Seite 7: Kapazitätsmessungen
4.5 Kapazitätsmessungen WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät von der Stromversorgung und entladen Sie alle Kondensatoren, bevor Sie Kapazitätsmessungen durchführen.Entfernen Sie die Batterien und ziehen Sie die Netzkabel ab. 1. Stellen Sie den Drehschalter auf die Kappenposition. 2. -
Seite 8: Batterieersatz
5.Batterieersatz 1. Entfernen Sie die eine hintere Kreuzschlitzschraube 2. Öffnen Sie das Batteriefach 3. Ersetzen Sie die Benötigt eine "9V" Batterie (NEDA1604, 6F22 006P) 4. Setzen Sie das Messgerät wieder zusammen 6.Hersteller und Einführer...
