Inhaltszusammenfassung für CEM DT-3376

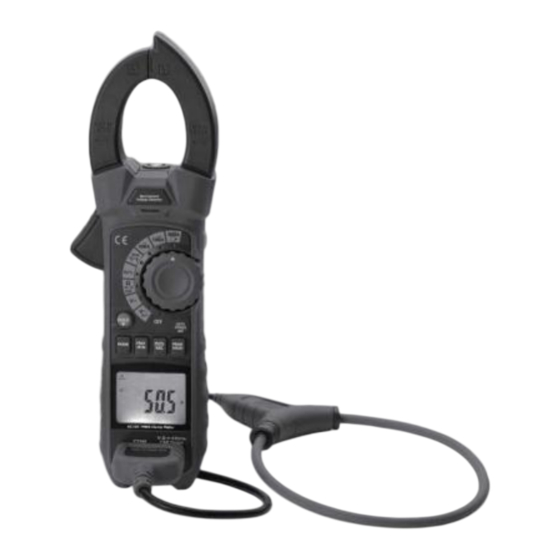

- Seite 1 AC Clamp Meter DT-3376 Bedienungsanleitung...
- Seite 2 1-Sicherheit 1-1.Internationale Sicherheitssymbole Dieses Symbol neben einem anderen Symbol oder Terminal weist darauf hin, dass der Benutzer weitere Informationen im Handbuch finden muss. Dieses Symbol neben einem Anschluss weist darauf hin, dass bei normalem Gebrauch gefährliche Spannungen vorhanden sein können Doppelisolierung 1-2.Sicherheitshinweise •...
- Seite 3 2-Beschreibung Beschreibung des Messgeräts 1-Stromklemme 2-Blitzlicht-LED 3-Berührungslose Wechselspannungsanzeigelampe 4-Blitzlicht-Taste 5-Clamp-Abzug 6-Dreh-Funktionsschalter 7-Taste zum Halten und Hintergrundbeleuchten 8-MODE-Auswahltaste 9-Relative Taste 10-Max / Min-Taste 11-Hz /% -Taste 12-LCD-Anzeige 13-COM-Eingangsbuchse 14-VQ CAP TEMP Hz-Buchse 15-Batterie-Abdeckung 16-A ~ Flexible Spuleneingangsbuchse 17-A ~ Flexible Stromsonde 3-Display-Symbole Beschreibung halt Datenaufnahme...
- Seite 4 4-Spezifikationen Flexible Stromsonde Funktion Messbereich Auflösung Genauigkeit (% des Lesens + Ziffern) AC True RMS Current(Auto 600.0A 100mA ± 2,5% + 8-digits Rang) 3000A ± 3% + 8-digits Flexible Stromsonde Überlaufschutz: Maximaler Eingang 3000A Frequenzgang: 45Hz bis 400Hz True RMS ALLE Wechselstrombereiche sind von 5% bis 100% des Klingeltons angegeben Genauigkeit an unterscheidlichen Ort Messdistanz...
- Seite 5 Wechselstromantwort: 50 Hz bis 60 Hz Maximaler Eingang: 1000 V AC RMS. ALLE Wechselspannungsbereiche liegen zwischen 5% und 100% des Bereichs Funktion Messbereich Auflösung Genauigkeit(% des Lesens + Ziffern) Widerstand 600.0Q 0.1Q ± 1% + 4-digits (Auto-Ranging) 6.000k。 ± 1,5% + 2digits 60.00kQ ±...
- Seite 6 Funktion Messbereich Auflösung Genauigkeit (% des Lesens + Ziffern) Auslatungsgrad 10-10kHz 0.5%~99.9% ± 1,2% + 10-digits OKHz Funktion Messbereich Auflösung Genauigkeit (% des Lesens + Ziffern) Temperatur -20°C 〜+760°C 0.1°C ± 3% ± 5°C -4 °F-+1400 °F 0.1°F ± 3% ± 9°F Sensor: Thermoelement Typ K.
- Seite 7 6-Betrieb HINWEISE: Lesen und verstehen Sie alle Warn- und Warnhinweise in diesem Betriebshandbuch, bevor Sie dieses Messgerät verwenden.digits Sie den Funktionsauswahlschalter auf OFF, wenn das Messgerät nicht verwendet wird 6-1.Wechselstrom-Spulenstrommessungen WARNUNG: Wenn Sie die flexible Spule installieren oder entfernen, trennen Sie das Gerät unbedingt vom Stromnetz •...
- Seite 8 6-6.Widerstand • Stecken Sie die schwarze Messleitung in den negativen COM-Anschluss und die rote Messleitung in den positiven Anschluss. • Stellen Sie den Funktionsschalter auf die Position ein • Berühren Sie die Spitzen der Prüfspitze im Stromkreis oder in der zu testenden Komponente. •...
- Seite 9 • Verwenden Sie die MODE-Taste, um den Durchgang auszuwählen.Die Anzeigesymbole ändern sich, wenn die MODE-Taste gedrückt wird. • Berühren Sie die Spitzen der Prüfspitze im Stromkreis oder in der zu testenden Komponente. • Wenn der Widerstand <50Q ist, ertönt ein Ton. 6-11.Diodentest •...
- Seite 10 2-Drücken Sie die REL-Taste, um den gespeicherten Wert anzuzeigen. blinkt im Display. 3-Um diesen Modus zu verlassen, halten Sie die REL-Taste gedrückt, bis nicht mehr im Display angezeigt wird. Max /Min Drücken Sie die Taste MAX / IN, um die Maximal- und Minimalwerte zu messen.Dieser Modus wird bei jeder Messung mit Ausnahme des Durchgangstests, des Diodentest-Kapazitätstests, des Frequenztests und des Tastverhältnis-Tests aktiviert.
- Seite 11 Austausch der Temperatursonde Die Ersatzwulstdrahtsonde (mit Bananensteckern) hat die Teilenummer Tp873. Hinweis: Um eine Thermoelement-Sonde vom Typ K zu verwenden, die über einen Subminiaturstecker (flache Klinge) abgeschlossen ist, ist ein Subminiatur-Bananen-Steckeradapter (Teilenummer TP879) erforderlich. 8. Hersteller und Einführer...
