Inhaltszusammenfassung für CEM DT-157

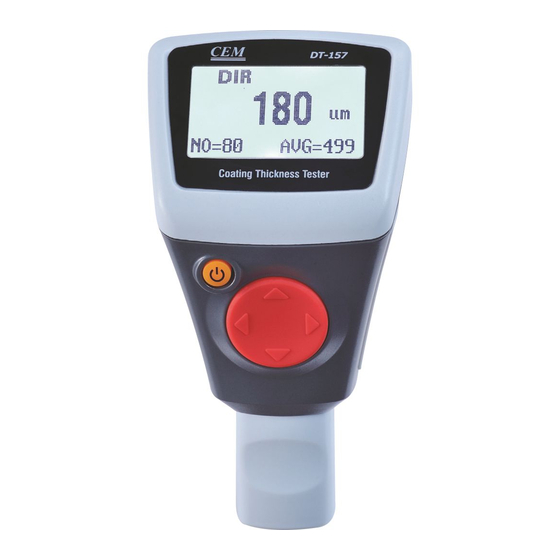

- Seite 1 Beschichtungsdickentester DT-157 Bedienungsanleitung...
-
Seite 2: Eigenschaften
1. Allgemeine Informationen Das Beschichtungsdickenmessgerät arbeitet nach dem Prinzip der magnetischen Induktion oder des Wirbelstromprinzips, abhängig von der verwendeten Sonde. Der Sondentyp kann über das MENU-System ausgewählt werden, andernfalls funktioniert er automatisch. Eigenschaften: Messung von Beschichtungen: nichtmagnetische Beschichtungen (z. B. Farbe,Zink) auf Stahl, ; Isolierbeschichtungen (z. - Seite 3 die an die jeweilige Aufgabe angepasst werden kann: Sie können für spezielle Geometrien oder Materialien mit besonderen Eigenschaften verwendet werden. 1-2. Beschreibung des Messgerätes Für die Messung auf Stahlsubstraten arbeitet das Messgerät nach dem Prinzip der magnetischen Induktion und für die Messung auf Nichteisenmetallsubstraten nach dem Wirbelstromprinzip. Die gemessenen Werte und Benutzerinformationen werden auf dem LCD angezeigt.
- Seite 4 0~39.3mils(±2%±0.08 mils) 0~39.3mils(±2%±0.08 mils) 39.3~78.7mils(±3.5) 39.3~78.7mils(±3.5) Präzise 0~100um (0.1um) 0~100um (0.1um) 100um~1000um(1um) 100um~1000um(1um) 1000um~2000um(0.01mm) 1000um~2000um(0.01mm) 0~10mils(0.01 mils) 0~10mils(0.01 mils) 10~78.7mils(0.1 mils) 10~78.7mils(0.1 mils) Minimaler Krümmungsradius 1,5 mm 3 mm Durchmesser der kleinsten 7 mm 5 mm Fläche Minimale messbare Dicke 0,5 mm 0,3 mm Überlastanzeige...
- Seite 5 1-LCD-Display 2- Einschalttaste 3-Linke Taste: zur Auswahl und OK 4-Aufwärts-Taste: für die Aufwärts-Auswahl und den Betriebsmodus-Schalter 5-Rechte Maustaste: zum Zurückgeben oder Löschen der letzten Messdaten 6-Abwärtstaste: zur Auswahl nach unten oder zum Schalten des Betriebsmodus 7-Sonde 8-Seillöcher 9-Batteriedeckel 1-7. Flüssigkristallanzeige Arbeitsweise Automatischer Messmodus 3-Bluetooth Indication...
- Seite 6 2. Bereit zum Start 2-1. Stromversorgung Um die Stromversorgung einzuschalten, drücken und halten Sie die d) Taste gedrückt. Wenn kein LCD-Display vorhanden ist: Überprüfen Sie, ob die Batterie ordnungsgemäß installiert ist oder sich in einem niedrigen Batteriezustand befindet. Anzeige: Bitte ersetzen Sie die Batterie sofort. Bitte beachten Sie, dass bei niedriger Spannung die Messuhr eine falsche Messung durchführt.
- Seite 7 werden. Drücken Sie die linke Taste, um zum Menü zu gelangen Wählen Sie den Arbeitsmodus durch Drücken der Auf-/Ab-Taste Drücken Sie die linke Taste, um zum Arbeitsmodus zu gelangen Wählen Sie den Arbeitsmodus durch Drücken der Auf-/Ab-Taste Drücken Sie die linke Taste OK. 2-3-1-2.Auswahl des Messmodus (Sonde) Die Sonde arbeitet in drei Modi: Automatisch: Die Sonde kann automatisch den Betriebsmodus auswählen.
- Seite 8 3-2. Einstellung der Hintergrundbeleuchtung Stellen Sie die Helligkeit der Hintergrundbeleuchtung ein. Drücken Sie die linke Taste, um zum Menü zu gelangen Drücken Sie die Auf-/Ab-Taste, um Einstellungen auszuwählen Drücken Sie die linke Taste, um zur Einstellung zu gelangen ...
- Seite 9 Smartphone oder Tablet unter https://play.google.com/store/apps/detailIsherunter? ID-Karte = com.cem.ictt Aktivität und HL = zh_EN 3-5. Graustufenanpassung (Kontrast) Graustufeneinstellung: Die Punktmatrix-Flüssigkristallanzeige ist möglicherweise bei verschiedenen Temperaturen und Feuchtigkeiten nicht gut, und Sie können die Graustufen anpassen, um eine gute Flüssigkristallanzeige zu erhalten.
- Seite 10 Drücken Sie die linke Taste, um zur Einstellung zu gelangen Drücken Sie die Auf-/Ab-Taste, um Informationen auszuwählen Drücken Sie die linke Taste, um einzutreten Sehen Sie sich die Systeminformationen an und drücken Sie die rechte Taste, um zurückzukehren. 4-2.
- Seite 11 Direkte Messung von Fe- oder Nicht-Fe-Matrizen (kann mehrfach gemessen werden, die letzte Messung ist gültig) Bestätigen Sie die Kalibrierung durch Drücken der linken Taste Zusätzlich können Sie die Taste drücken und halten, um die Nullpunktkalibrierung von Fe im Messmodus einzugeben.
- Seite 12 Shenzhen Everbest Machinery Industry Co., LTD Building,5th Region, Baiwangxin Industry park, Songbai Road, Baimang, Xinli, Nanshan, Shenzhen, China P.C.51808 Tel.: +86-755-27353188 Fax.: +86-755-27653699 www.cem-instruments.com Email: cemyjm@cem-instruments.com Einführer: CEM Test Instruments GmbH Hermann-Köhl-Str. 7 28199 Bremen, Deutschland Tel.: +49(0)4219601-370 Fax.: +49 (0)4219601-150 Email. info@cem-instruments.de www.cem-instruments.de...
