Seite 2: Inhaltsverzeichnis
Inhalt Bedienungsanleitung Compact AC, AC / DC Digital Clamp 1. Sicherheit............................. 3 Meter 1.1 Internationale Sicherheitssymbole....................3 1.2 Sicherheitshinweise........................3 1.3 Warnungen..........................3 1.4 Vorsichtshinweise........................3 2. Messgerät-Beschreibung.........................4 3.Spezifikationen............................ 5 4. Bedienung ............................6 AC / DC-Strommessungen......................6 4.2 AC / SC-Spannungsmessungen......................7 4.3 Widerstandsmessungen......................7 Dioden- und Durchgangsmessungen.....................7 4.5 Kapazitätsmessungen........................ -
Seite 3: Sicherheit
edienungsanleitungCompact AC, AC / DC Digital Clamp Meter Sicherheit 1.1 Internationale Sicherheitssymbole Dieses Symbol neben einem anderen Symbol oder Terminal weist darauf hin, dass der Benutzer weitere Informationen im Handbuch finden muss. Dieses Symbol neben einem Anschluss weist darauf hin, dass bei normaler Verwendung gefährliche Spannungen vorhanden sein können schutzisoliert 1.2 Sicherheitshinweise... -
Seite 4: Messgerät-Beschreibung

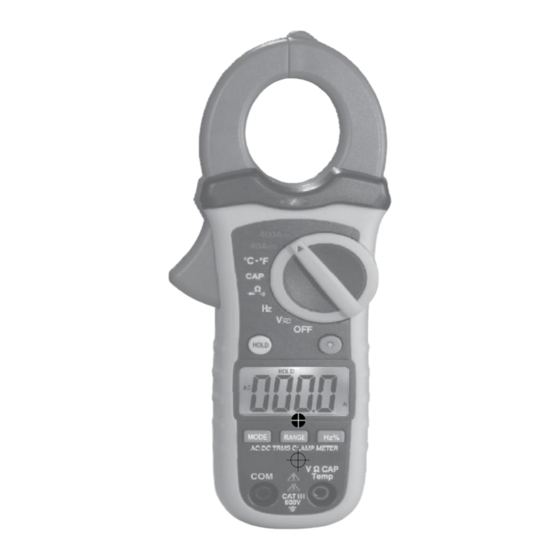

Messgerät Beschreibung Stromklemme Bedienungsanleitung Compact AC, AC / DC Digital Clamp Meter Berührungslose Wechselspannungsanzeige Klemmauslöser 4.Drehfunktion mit 5.Data Hold-Taste 6.Back Light-Taste 7.LCD-Anzeige MODE-Auswahltaste 9.PEAK-Taste Relative-Taste 11.COM-Eingangsbuchse V Ω CAP TEMPHz-Buchse Akkudeckel 400A AC DC AC (Wechselstrom) und DC (Gleichstrom) Minuszeichen Messwert mit 4000 Zählern (0 bis 3999) mit 41 Segmenten Analog Bargraph AUTO AutoRange-Modus... -
Seite 5: Spezifikationen
Spezifikationen Funktion Reichweite und Auflösung Genauigkeit (% der Messwert) Wechselstrom 40,00 A AC ± (2,5% + 8 Stellen) (50/60Hz) 400,0 A AC ± (2,8% + 5 Stellen) Gleichstrom 40,00 A DC ± (2,5% + 5 Stellen) 400,0A DC ± (2,8% + 5 Stellen) 400,0 mVDC ±... -
Seite 6: Bedienungsanleitung Compact Ac, Ac / Dc Digital Clamp Meter
Klemmgrößen ：Öffnung ca.30mm (1,2 ") Bedienungsanleitung Compact AC, AC / DC Digital Clamp Diodentest : Teststrom von 0,3 mA typisch;Leerlaufspannung <3V DC typisch. Meter Durchgangsprüfung：Schwellenwert <50Ω;Prüfstrom <0,5mA “ Anzeige für niedrigen Batteriestand ：wird angezeigt Anzeige für Überschreitung ："OL" wird angezeigt Messungsrate ：2 pro Sekunde, Eingangsimpedanzanz：10MΩ... -
Seite 7: Ac / Sc-Spannungsmessungen
4.2 AC / DC-Spannungsmessungen Stecken Sie die schwarze Messleitung in die negative COM-Klemme und die rote Messleitung in die positive V-Klemme. Stellen Sie den Funktionsschalter auf die Position V. Wählen Sie mit der MODE-Taste AC oder DC. Schließen Sie die Testleitungen parallel zum zu testenden Stromkreis an. Lesen Sie die Spannungsmessung auf dem LCD-Display ab. -
Seite 8: Temperaturmessungen
4.7 Temperaturmessungen Warnung: Um einen Stromschlag zu vermeiden, trennen Sie beide Prüfspitzen von jeder Spannungsquelle, bevor Sie eine Temperaturmessung durchführen.1.Stellen Bedienungsanleitung Compact AC, AC / DC Digital Clamp Meter Sie den Funktionsschalter auf ° C ° F. Stecken Sie den Temperaturfühler in die Buchsen Minus (COM) und V und achten Sie dabei auf die richtige Polarität. -
Seite 9: Batterieersatz
Drücken Sie die PEAK-Taste. Pmax wird angezeigt. Die Anzeige wird jedes Mal aktualisiert, wenn ein höherer positiver Peak auftritt. Drücken Sie die PEAK-Taste erneut. Pmin wird angezeigt.Das Display wird jetzt aktualisiert und zeigt den niedrigsten negativen Peak an. Um zum normalen Betrieb zurückzukehren, halten Sie die PEAK-Taste gedrückt, bis die Pmin- oder Pmax-Anzeige erlischt. -
Seite 10: Hersteller Und Einführer
Shenzhen Everbest Machinery Industry Co., LTD 19th Building,5th Region,Baiwangxin Industry park, Songbai Road,Baimang, Xinli, Nanshan, Shenzhen, China P.C.51808 Tel.:+86-755-27353188 Fax.:+86-755-27653699 www.cem-instruments.com Email: cemyjm@cem-instruments.com Einführer: CEM Test Instruments GmbH Hermann-Köhl-Str. 7 28199 Bremen, Deutschland Tel.:+49(0)4219601-370 Fax.: +49 (0)4219601-150 Email. info@cem-instruments.de www.cem-instruments.de...
