Inhaltszusammenfassung für CEM DT-3809

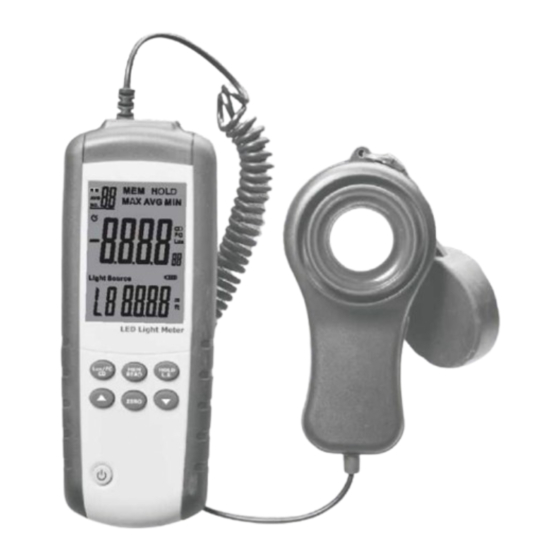

- Seite 1 LED-Lichtmesser DT-3809 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Beschreibung.....................................2 2. Sicherheitsvorkehrung................................2 3. Vorwort....................................... 2 4. Eigenschaften....................................3 5. Spezifikationen..................................4 6. Betrieb......................................4 7. Lichtstärkemessung................................. 7 8. Gerätebeschreibung.................................8 9. Aufmerksamkeit..................................9 10. Empfohlene Beleuchtungsstärken............................. 10 11. Ersatz der Batterie................................11 12. Lebensende...................................11 13. Hersteller und Einführer...............................12... -
Seite 3: Beschreibung
Beschreibung Misst das Licht von sichtbaren Leuchten, die mit Weißlicht-LED, Leuchtstofflampen, Metallhalogeniden, Natriumhochdruck- und Glühlampen ausgestattet sind. Sicherheitsvorkehrung • Betreiben Sie das Messgerät nicht unter Umgebungsbedingungen mit explosivem Gas • (Material), brennbarem Gas (Material), Dampf oder Staub Bitte tauschen Sie die Batterie sofort aus, wenn das Symbol "cns" auf dem LCD angezeigt wird, •... - Seite 4 Abtastrate: 2,5-mal pro Sekunde für die Digitalanzeige. • Spektrale Empfindlichkeit nahe der CIE-Lichtausbeute. • Kosinuswinkel korrigiert. • Gemäß JIS C1609: 1993 und CNS 5519 der allgemeinen A-Klasse. • Messlichtquelle: LED-Weißlicht und alles sichtbare Licht • Messung der Beleuchtungsstärke in Lux oder Fußkerzen. •...
-
Seite 5: Spezifikationen
Spezifikationen Anzeige 4000 zählen, maximale Anzeige 3999 Sensor Silizium-Fotodiode mit Filter Messbereich 40, 400, 4000,40000, 400000 Lux 40.400.4000.40000 Fußkerzen Richtigkeit ± 3% (Kalibriert auf Standard-Glühlampe 2856 ° K und korrigierter LED-Tag bei Lichtspektrum) 6% andere sichtbare Lichtquelle Winkelabweichung von den 30°... - Seite 6 LX/FC/CD Taste zur Messung der Beleuchtungsstärke LUX oder der Fußkerze und der Beleuchtungsstärke. • Lichtquelle Auswahl der Lichtquelle 1 ~ 9 Funktionen, jede Lichtquelle kann Korrekturparameter einstellen. Die Standardeinstellung ist 1 .OOO.Kalibrierungsparameter können auf 0,001 bis 1,999 eingestellt werden, wenn der Druck LS länger als 1 Sekunde gedrückt wird und die Ziffern 1.000 auf der unteren Seite Die rechte Ecke des Bildschirms blinkt, Druck oder “...
-
Seite 7: Lichtstärkemessung
CLEAR (Speicher löschen) • Wenn das Gerät ausgeschaltet ist, drücken Sie die Tasten gleichzeitig. Anschließend wird auf dem Bildschirm “Clr” angezeigt, was bedeutet, dass die gespeicherten Daten gelöscht werden. Lichtstärkemessung Drücken Sie die Taste " ", um das Gerät ein- oder auszuschalten. Entfernen Sie die Sensorkappe und platzieren Sie den Sensor senkrecht zum Licht. -
Seite 8: Gerätebeschreibung
8. Gerätebeschreibung Anzeige (LCD). LUWC / CD-Taste. Mem/lesen. MAX / AVG / MIN und Setup. Echtzeit Auto Zero. Ein- / Ausschalten und automatische Abschaltung deaktivieren. Richten Sie abwärts ein. DATA HOLD und Lichtquellenauswahl (L.S.). Fotodetektor. -
Seite 9: Aufmerksamkeit
• Relatives Spektrum (Empfindlichkeit) Die Abweichung von den Vergleichsstandards für die Leuchtkraft wird durch den JIS-Standard C 1609-1993 bestimmt. Spitzenempfindlichkeitswellenlänge: 550 nm • Korrigiertes LED-Tagesweißlichtspektrum 9. Aufmerksamkeit • Das Set zur Referenzierung der Lichtquelle befindet sich am rechten oberen Ende (0 Grad) der Lichtsensorkugelebene. -
Seite 10: Empfohlene Beleuchtungsstärken
10. Empfohlene Beleuchtungsstärken Geeignete Beleuchtungsstärken (Gemäß dem JIS-Standard Z 9110-1979) Büros Beleuchtungsstärke (Lux) Platz 1500 bis 750 Büros, Planen, Zeichnen 750 bis 300 Büros, Konferenzräume, Computerräume 300 bis 100 Arbeitsräume, Flure, Treppenhäuser, Toiletten 75 bis 30 Indoor-Notfalltreppen Fabriken Beleuchtungsstärke (Lux) Platz 3000 bis 1500 Wo solche Arbeiten wie Zusammenbau, Inspektion, Prüfung, Auswahl, äußerst präzise visuelle Arbeit... -
Seite 11: Ersatz Der Batterie
Ersatz der Batterie Entfernen Sie die Batterieabdeckung Ersetzen Sie die Batterie Installieren Sie die Batterieabdeckung Lebensende Vorsicht: Dieses Symbol weist darauf hin, dass das Gerät und sein Zubehör einer getrennten Sammlung und ordnungsgemäßen Entsorgung unterliegen. -
Seite 12: Hersteller Und Einführer
Hersteller und Einführer...
