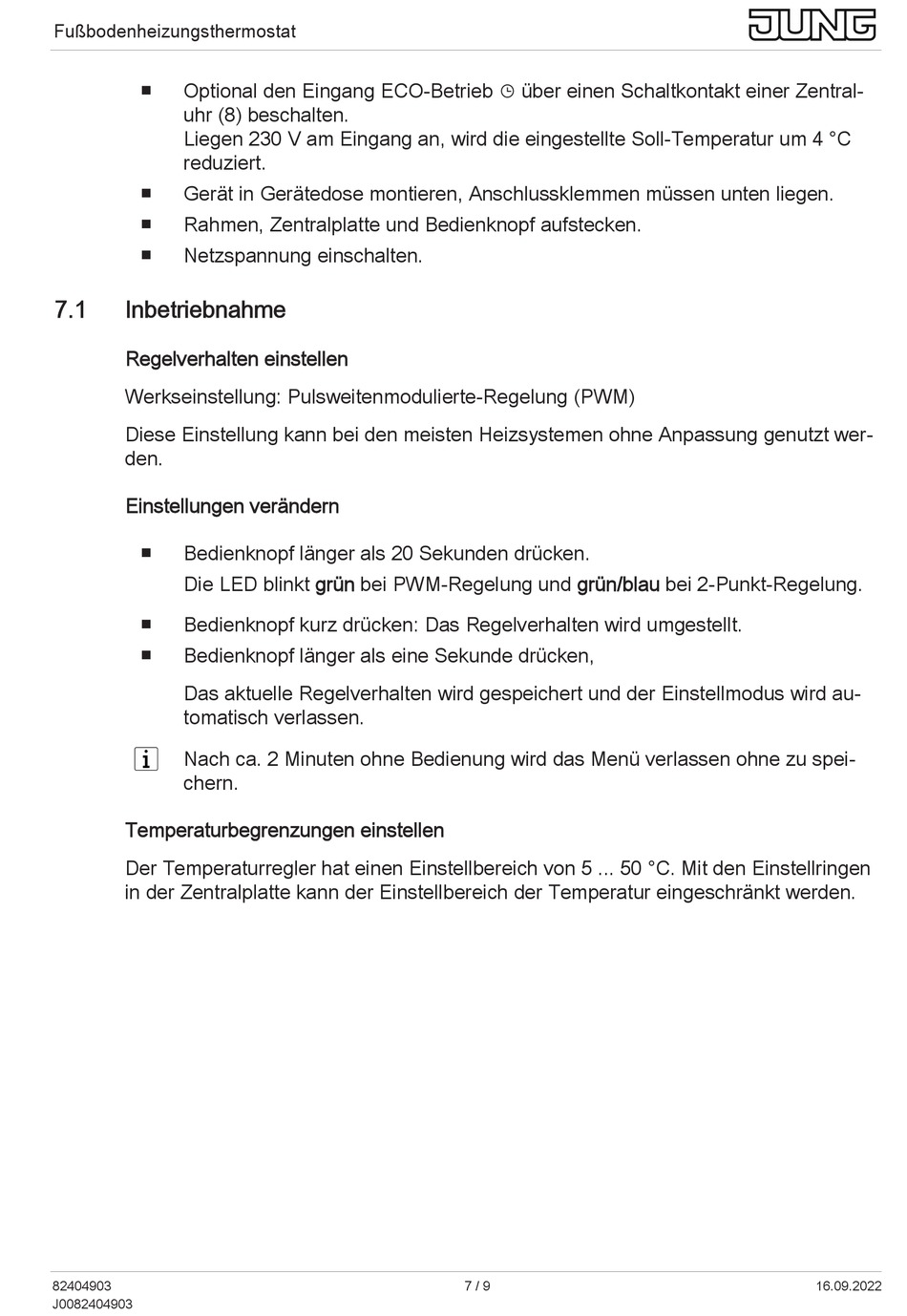

Fußbodenheizungsthermostat
￭
Optional den Eingang ECO-Betrieb Ø über einen Schaltkontakt einer Zentral-
uhr (8) beschalten.
Liegen 230 V am Eingang an, wird die eingestellte Soll-Temperatur um 4 °C
reduziert.
￭
Gerät in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
￭
Rahmen, Zentralplatte und Bedienknopf aufstecken.
￭
Netzspannung einschalten.
7.1
Inbetriebnahme
Regelverhalten einstellen
Werkseinstellung: Pulsweitenmodulierte-Regelung (PWM)
Diese Einstellung kann bei den meisten Heizsystemen ohne Anpassung genutzt wer-
den.
Einstellungen verändern
￭
Bedienknopf länger als 20 Sekunden drücken.
Die LED blinkt grün bei PWM-Regelung und grün/blau bei 2-Punkt-Regelung.
￭
Bedienknopf kurz drücken: Das Regelverhalten wird umgestellt.
￭
Bedienknopf länger als eine Sekunde drücken,
Das aktuelle Regelverhalten wird gespeichert und der Einstellmodus wird au-
tomatisch verlassen.
Nach ca. 2 Minuten ohne Bedienung wird das Menü verlassen ohne zu spei-
chern.
Temperaturbegrenzungen einstellen
Der Temperaturregler hat einen Einstellbereich von 5 ... 50 °C. Mit den Einstellringen
in der Zentralplatte kann der Einstellbereich der Temperatur eingeschränkt werden.
82404903
J0082404903
7 / 9
16.09.2022
