Fußbodenheizungsthermostat
Ist die Fühlerleitung unterbrochen oder kein Fernfühler angeschlossen, wird
dauerhaft geheizt. Besteht auf der Fühlerleitung ein Kurzschluss wird nicht ge-
heizt.
GEFAHR!
Lebensgefahr durch elektrischen Schlag.
Gerät freischalten. Spannungsführende Teile abdecken.
Gerät anschließen und montieren
Empfohlene Montagehöhe: 1,50 m.
(7)
Externer Temperatursensor (Fernfühler)
(8)
Schaltkontakt Zentraluhr
(9)
Elektrische Fußbodenheizung
￭
Einsatz (1) gemäß Anschlussplan (siehe Bild 2) anschließen. Leiterquerschnit-
te beachten (siehe Bild 3).
82404903
J0082404903

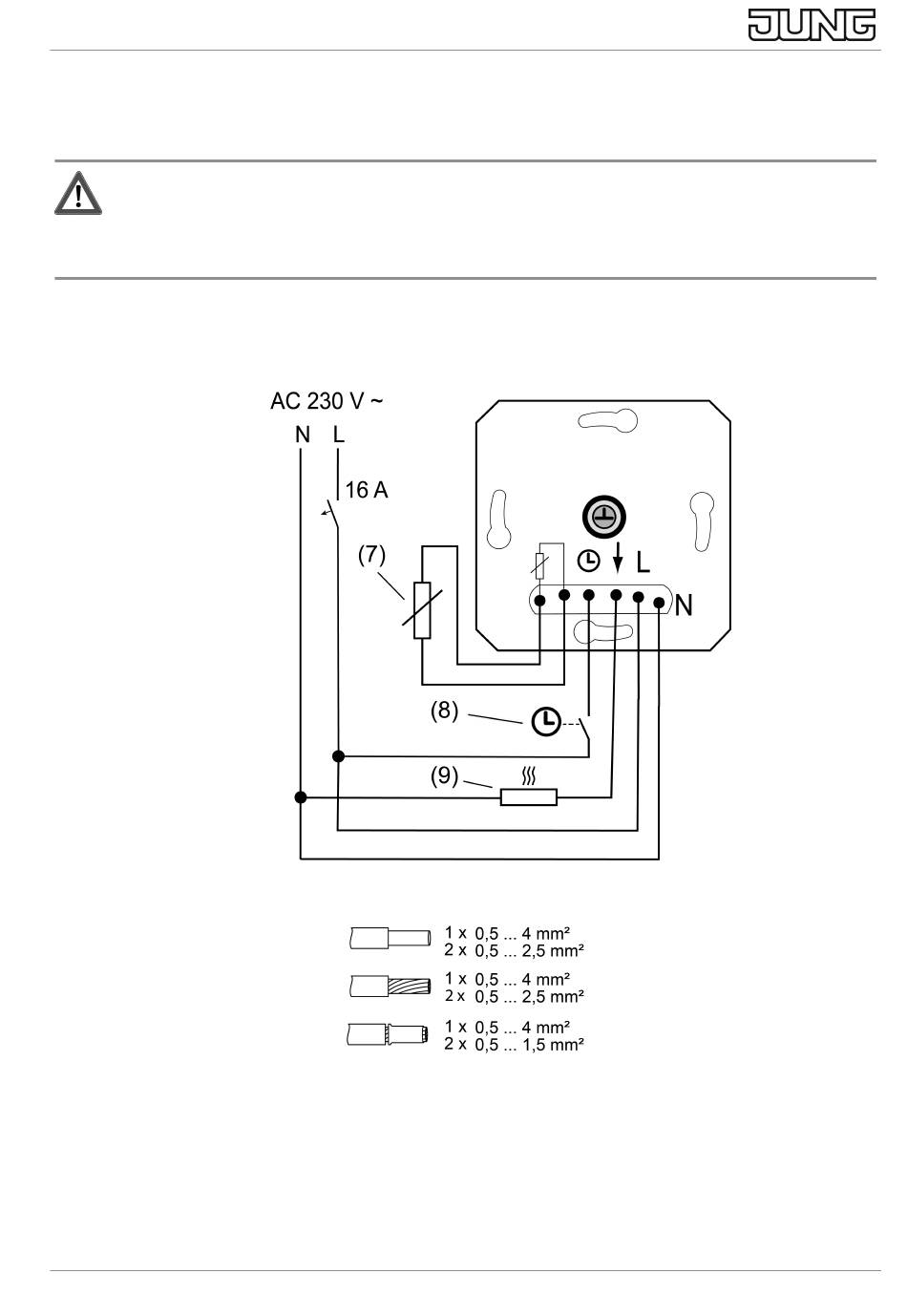

Bild 2: Anschlussbeispiel des Einsatzes
Bild 3: Klemmbarer Leiterquerschnitt
6 / 9
16.09.2022
