Fox 40 RC2 Handbuch Seite 6

4. Nehmen Sie die Distanzringe an der Oberseite der Schraubenfeder ab (3 Distanzstücke für 8 Zoll, 2
Distanzstücke für 7,5 Zoll, 1 Distanzstück für 7 Zoll, 0 Distanzstücke für 6,5 Zoll).
5. Lösen Sie mit einem 10-mm-Schlüssel die untere Mutter auf der linken Seite um 6 Umdrehungen.
6. Platzieren Sie eine saubere Ölauffangwanne unter der linken Seite der Gabel.
7. Schlagen Sie mit einem Kunststoffhammer leicht gegen die untere Mutter, um den Tauchrohrschaft aus
dem unteren Gabelbein zu lösen.
8. Lösen Sie die untere Mutter, und nehmen Sie sie mit dem Sprengring ab.
9. Drücken Sie den Schaft mit einem dünnen Schraubenzieher nach oben, und lassen Sie das Öl ab.

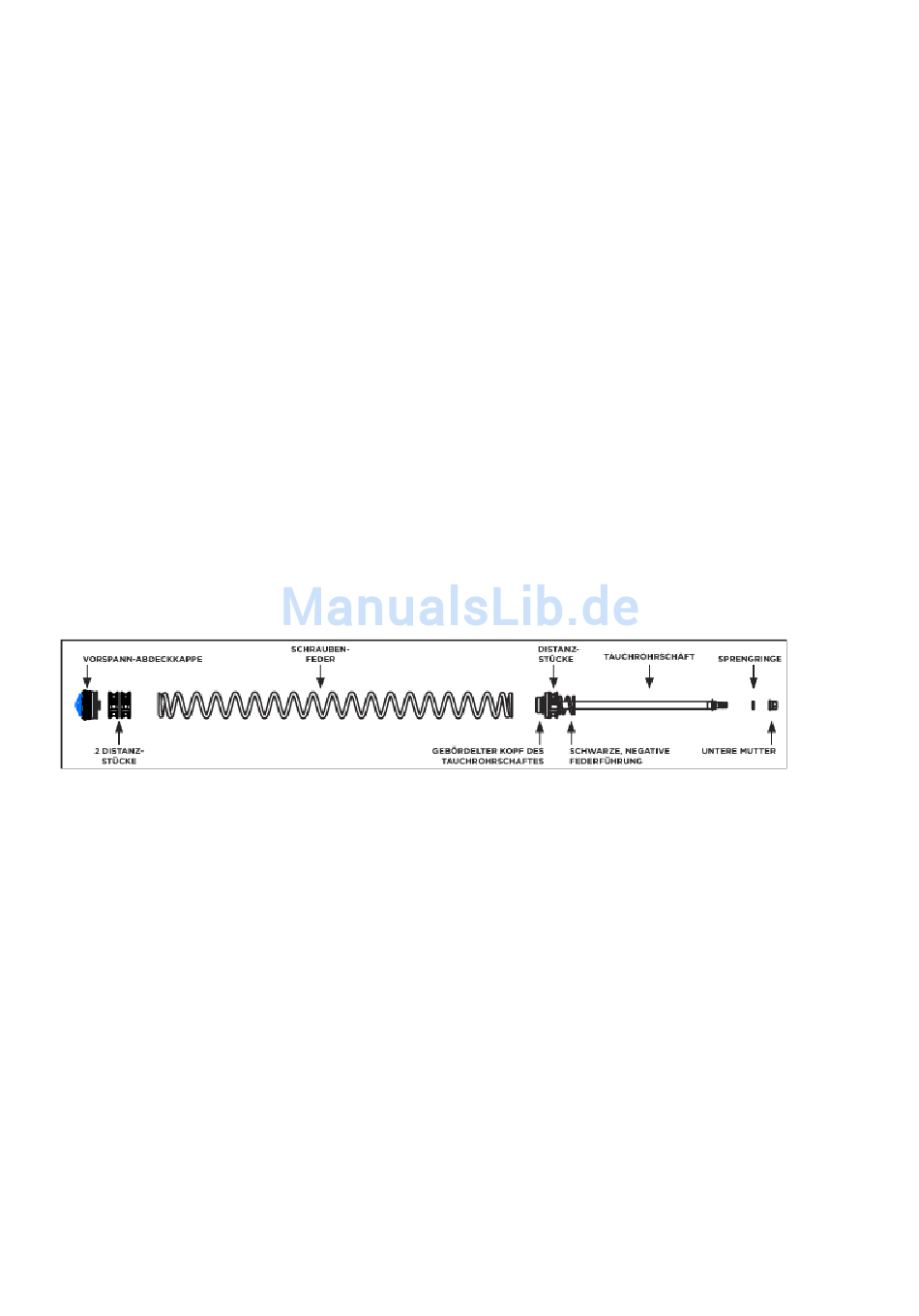

10. Drücken Sie die Gabel zusammen, und ziehen Sie die Schraubenfeder/Tauchrohrschaft-Baugruppe nach
oben aus dem linken oberen Gabelrohr heraus.
11. Ziehen Sie die Schraubenfeder vom Tauchrohrschaft ab.
12. Bestimmen Sie anhand der nachstehenden Tabelle, wie viele Federwegdistanzstücke für den
gewünschten Federweg auf dem Tauchrohrschaft platziert werden müssen.
13. Schieben Sie die negative Federführung vom gebördelten Kopf des Aluminium-Tauchrohrschafts weg.
14. Stecken Sie die erforderliche Anzahl Distanzstücke auf den Tauchrohrschaft auf, und schieben Sie die
schwarze negative Federführung auf die Distanzstücke zurück.
TEINSTELLUNGEN FÜR FEDERWEG-
DISTANZSTÜCKE
Federwegeinstellung
203 mm
190 mm
178 mm
165 mm
15. Schieben Sie die Schraubenfeder auf den Tauchrohrschaft, bis sie einschnappt.
16. Montieren Sie die Baugruppe der Kolbenstange (linkes Gabelbein) von unten im oberen Rohr. Platzieren
Sie die erforderliche Anzahl Distanzstücke über der Schraubenfeder, und schrauben Sie die
Abdeckkappe in das obere Rohr.
17. Nehmen Sie das Fahrrad aus dem Montageständer, und drehen Sie es um.
18. Richten Sie mit einem langen, dünnen Schraubenzieher und durch Auf- und Abbewegen des unteren
Gabelbeins den Tauchrohrschaft auf das Loch im unteren Gabelbein aus.
19. Wenn der Tauchrohrschaft ausgerichtet ist, schieben Sie das untere Gabelbein nach unten, und
montieren Sie den Sprengring und die untere Mutter.
20. Ziehen Sie die untere Mutter mit einer 10-mm-Nuss und einem Drehmomentschlüssel auf 565 N-cm an.
21. Drehen Sie das Fahrrad wieder richtig herum, und platzieren Sie es wieder im Montageständer.
22. Nehmen Sie die linke Vorspannungs-Abdeckkappe ab, und füllen Sie 50 cm³ Fox Suspension Fluid (7
WT) ein.
23. Setzen Sie die Vorspannungs-Abdeckkappe auf, und ziehen Sie sie mit 1864 N-cm an.
24. Prüfen Sie nach Anpassungen des Federwegs die ordnungsgemäße Funktion der Gabel, bevor Sie mit
dem Fahrrad fahren, indem Sie die Gabel einige Male zusammendrücken (die Federbewegung muss
gleichmäßig und ohne Spiel erfolgen). Wenn ruckartige Gabelbewegungen oder ungewöhnliche
Geräusche auftreten, zerlegen Sie die Gabel, und überprüfen Sie die Anzahl und Ausrichtung aller drei
Distanzstücke.
25. Jetzt kann die Fahrt losgehen!
Anzahl der
Distanzstücke Distanzstücke
unter der
Abdeckkappe Tauchrohrschaft
3
2
1
0
Anzahl der
auf dem
0
1
2
3
