3.2

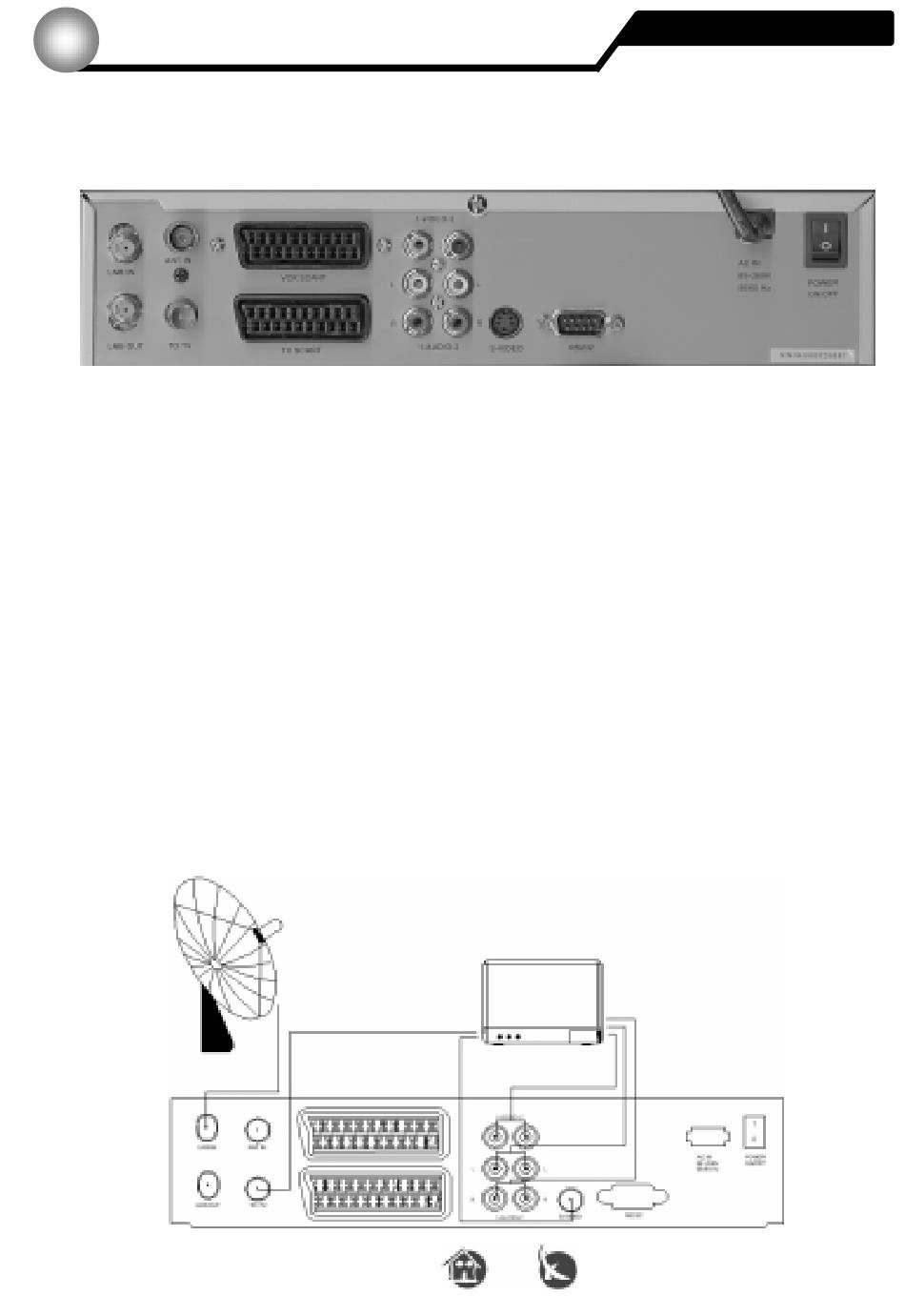

Bedienelemente und Anschlüsse
1
6
2
3
1. LNC IN: Sat Eingang des digitalen Tuners.
2. LNC OUT: Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein.
3. TO TV: Modulatorausgang für den Anschluss eines TV-Gerätes.
4. TV Scart: SCART Ausgang für den Anschluss eines TV-Gerätes.
5. VCR Scart: SCART Ausgang für den Anschluss eines Videorekorders.
6. ANT IN: Antenneneingang für den Anschluss einer terrestrischen Antenne.
7. 2x VIDEO / AUDIO Ausgänge
8. S-VIDEO: Ausgang A/V für SVHS
9. RS-232: Serial Port zum aktualisieren der Betriebssoftware.
10. AC IN: Netzanschluss 230V
11. POWER ON/OFF: Mechanischer Ein- / Ausschalter zum abschalten.
Technisc he Änd erun gen u nd Irrtümer vorbe halte n
5
4
7
8
9
6
Version 4.1
Receiver hinten
10
11
