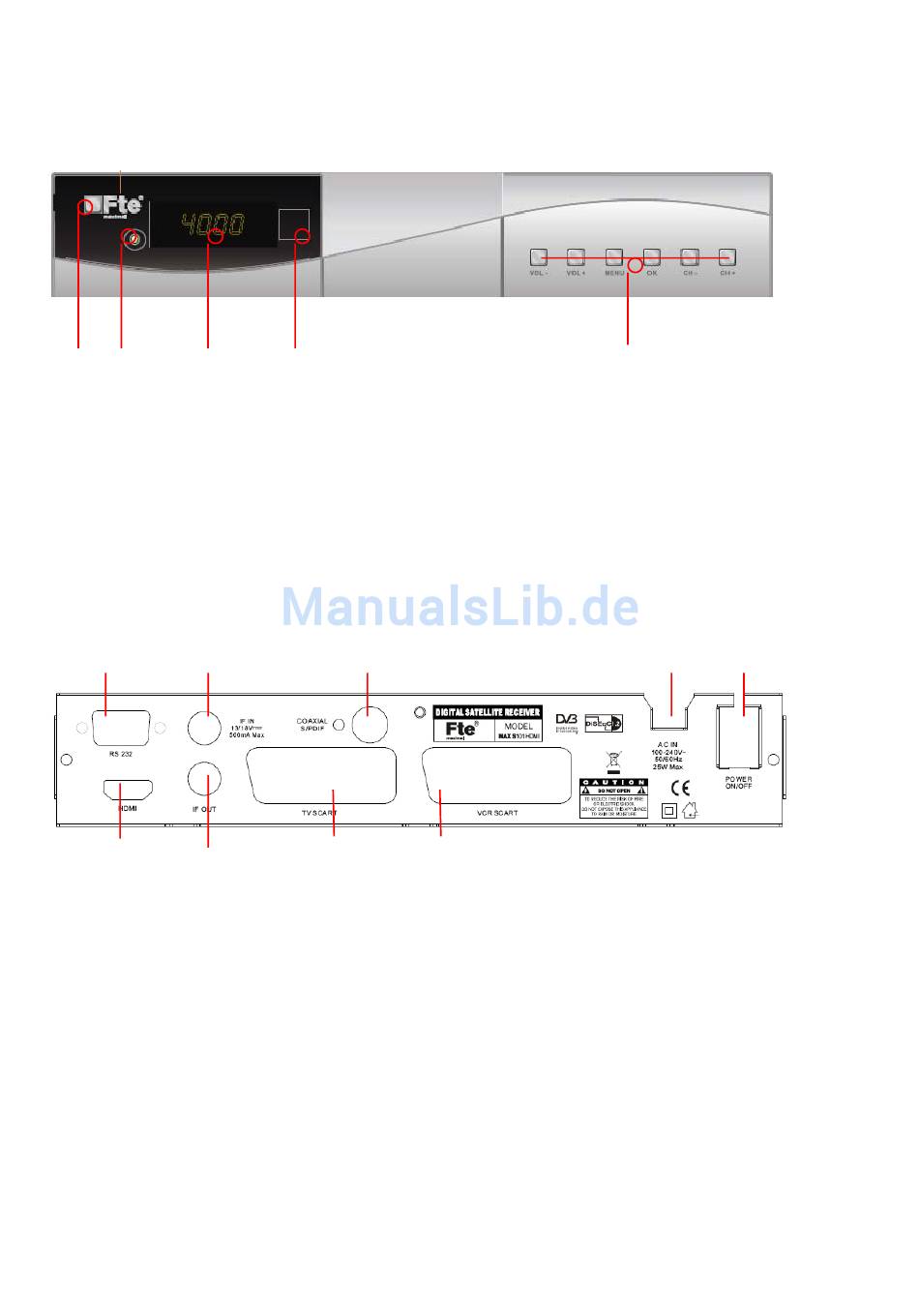

Fernbedienung, Bedienelemente & Anschlüsse
1.
1.1.
Vorderansicht
1
2
3
1 POWER: Den Receiver Ein oder in den Stand-by-Modus schalten. Zum vollständigen ausschalten des
Receivers verwenden Sie bitte den Netzschalter auf der Rückseite.
2 Look LED: Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
3. DISPLAY: 4-Elemente mit 7 Segmenten, zur Anzeige von Programmplätzen.
4. IR-Sensor: Empfangsauge für die Signale der Fernbedienung.
5. TASTEN: Bedientasten zur manuellen Umschaltung von Programmplätzen
1.2.
Rückansicht
1
2
6
7
1. RS-232:
Serial Port zum aktualisieren der Betriebssoftware
2. IF IN:
Sat Eingang des digitalen Tuners.
3. S/PDIF:
Koaxialer-Ausgang für digital Audio (AC3)
4. AC IN:
Netzanschluss 230V
5. POWER ON/OFF: Ein- / Ausschalter
6. HDMI:
HDMI Anschluss
Hinweis: Bei angeschlossenem HDMI Kabel, wird im Progressive Modus, der Scartanschluss
deaktiviert.
7. IF OUT:
Sat Ausgang für weitere Geräte
Achtung: Es darf immer nur ein Gerät aktiv sein
8. TV SCART:
SCART Ausgang für den Anschluss eines TV-Gerätes
9. VCR SCART:
SCART Ausgang für den Anschluss eines VCR-Gerätes
Technische Änderungen und Irrtümer vorbehalten
4
3
8
9
- 11 -
5
4
5
MAX S101 HDMI
Version 1.1
© FTEmaximal
