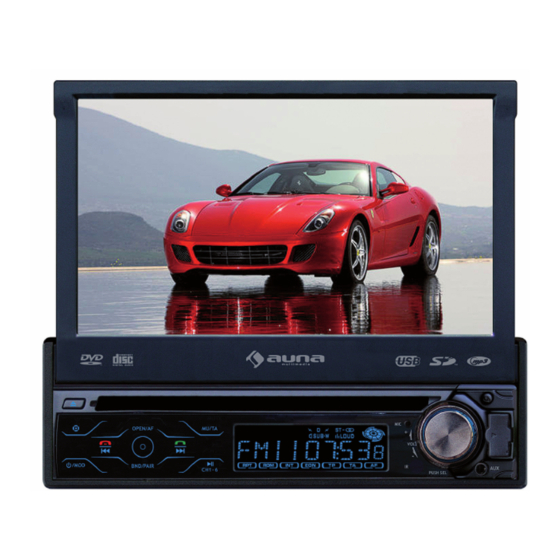

Auna Autoradio TC7-MVD-180

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für auna TC7-MVD-180

Inhaltszusammenfassung für auna TC7-MVD-180

  • Seite 1 Auna Autoradio TC7-MVD-180...

  • Seite 2: Einbauhinweise

    Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Einbauhinweise Wählen Sie einen Einbauort, an dem das Gerät den Fahrer nicht behindert. Schließen Sie die Kabel testweise an und testen das Gerät bevor Sie das Gerät endgültig fixieren.

  • Seite 3: Bedienelement An-/Abbauen

    Um das Gerät aus dem Einbaurahmen zu entfernen, müssen Sie zuerst den Abdeckrahmen abbauen, danach die beiden Montageschlüssel an beiden Seiten neben das Gerät einschieben und dieses dann herausziehen. Bedienelement an-/abbauen Seien Sie hierbei besonders vorsichtig, da sonst die Halteklammern oder die Anschlüsse beschädigt werden können.
  • Seite 4 Achtung Fassen Sie hierbei die Kontakte nicht an, da dieses zu Kontaktfehlern führen kann. Sollten die Kontakte verschmutzt sein, reinigen Sie diese mit einen sauberen, trockenen Tuch. Anschlussplan Notiz: Eine Erdung (Handbremse B-) muss angeschlossen sein, um Bilder wiederzugeben. Ist das Kabel nicht angeschlossen, wird „PARKING BRAKE“...

  • Seite 5: Fernbedienung

    Fernbedienung Taste Funktion Drücken um die Uhrzeit anzuzeigen. Erneut drücken um zu vorherigen Anzeige zurückzukehren. Halten um Uhrzeit einzustellen. PAIR Bluetoothverbindung herstellen. (Siehe Punkt Bluetooth) STOP Einmal drücken um Wiedergabe zu pausieren. Zweimal drücken um die CD vom Anfang abzuspielen. SETUP Einstellungsmenü...
  • Seite 6 Menü/Subwoofer Drücken um das Hauptmenü einer DVD aufzurufen. Drücken und halten um den Subwooferausgang ein-/auszuschalten. BAND (OSD) Während der Radiowiedergabe Frequenzband wechseln: FM1>FM2>FM3>AM1(MW1)>AM2(MW2). Während der CD-Wiedergabe um die Wiedergabeinformationen anzuzeigen. Ein/Aus/MOD Drücken um das Gerät einzuschalten. Drücken und halten um das Gerät auszuschalten.

  • Seite 7: Grundfunktionen

    Grundfunktionen Ein-/Ausschalten Schalten Sie das Gerät mittels Ein-/Ausschalter ein. Disk einlegen/auswerfen Einlegen 1. Schalten Sie das Gerät ein. 2. Legen Sie eine Disk mit der bedruckten Seite nach oben in den Slot (1) ein.  Versuchen Sie nicht den Monitor mit der 3.
  • Seite 8 Einstellung des TFT-Monitors Animation Berühren Sie während der Wiedergabe, um das Die Dauer der Animation im Radiomodus kann Hauptmenü aufzurufen: eingestellt werden; Aus, 10S, 30S, 1M, 90S, 2M, 3M oder 4M Hintergrund einstellen Folgende Einstellungen können Sie vornehmen: Auto (Farbwechsel), Grün, Gelb, Rot, Hellblau, Blau, Pink.

  • Seite 9: Bedienelement

    Audiomodus einstellen Rückfahrkamera Berühren Sie „EQ“ und sie können zwischen Sollten die Kabel für die Rückfahrkamera „ROCK/POP/JAZZ/CLASSIC/USER“ wählen. angeschlossen sein, wird deren Bild angezeigt sobald der Rückwärtsgang eingelegt wird. (Notiz: Zusatzmonitore zeigen dieses Bild nicht an.) Auf Werkseinstellungen zurücksetzen Die RESET-Taste befinden an Gehäuse und muss mit einer Kugelschreiberspitze oder einem dünnen Metallobjekt gedrückt werden.

  • Seite 10: Reset-Taste

    4. / 9.  / und / Radiomodus: Lange drücken um automatisch den nächsten Sender zu finden. Wiederholt kurz drücken um die Frequenz manuell zu ändern. Medien- oder BT Modus-Wiedergabe: Kurz Drücken Titel vor/zurück. Langes Drückes Vor-/Rücklauf aktivieren (x2, x4, x8, x20, x1). BT MUSIC-Modus: Vor/zurück deaktiviert.

  • Seite 11: Touchscreen-Bedienung

    Touchscreen-Bedienung Radiowiedergabe Voreinstellen Durchlaufen Berühren Sie das RADIO-Symbol auf dem gespeicherten Sender Touchscreen.  Sender speichern > Wählen Sie das gewünschte Frequenzband. > Drücken zum Wählen wiederholt die entsprechende Taste. > Wählen Sie nun den gewünschten Sender. > Halten Sie die Nummerntaste, auf der der Sender gespeichert werden soll, gedrückt bis Sie eine kurze Unterbrechung hören.

  • Seite 12: Medienwiedergabe

    Mögliche Einstellungen: Regionseinstellung: ein/aus Schneller Vorlauf PI-Einstellung: PI Sound/PI Stummschaltung TA-Einstellung: Verkehrsfunk ein/aus Falls ein RDS Sender eine Verkehrsmeldung Schneller Rücklauf empfängt, wird für diesen Zeitraum automatisch zu diesem Sender gewechselt. AF-Einstellung: ein/aus Stopp Automatischer Wechsel zu einem stärkeren Signal des gegenwärtigen RDS Senders.

  • Seite 13: Intro-Funktion

    Wiedergabemodi OSD aufrufen Drücken Sie hierzu während der Wiedergabe „RPT, RDM, INT“. 1) Wiederholungsmodi Uhrzeit anzeigen Drücken Sie hierzu wiederholt RPT. 2) Introfunktion Loudness ein/aus Drücken Sie INT um die ersten Sekunden des Titels/Kapitels wiederzugeben. Subwoofer-Funktion 3) Zufallswiedergabe Drücken Sie zum Aktivieren RDM. Alternativfrequenz ein/aus 4) TOP-Funktion Drücken Sie Top um den ersten Titel...

  • Seite 14: Systemeinstellungen

    Systemeinstellungen Spracheinstellungen Hier können Sie die Sprache für folgende Punkte TV System einstellen: OSD, Audio, Untertitel, Diskmenü Stellen Sie hier das Farbformat (PAL/NTSC/AUTO) des Zusatzbildschirms ein. Videoeinstellungen Screen Saver Unter diese Punkt können Sie den Bildschirmschoner ein-/ausschalten. TV Type Folgende Einstellungen des Bildes können Sie hier vornehmen: Helligkeit, Kontrast, Farbton, Sättigung, Schärfe Digitaleinstellung...
  • Seite 15 Bluetooth-Bedienung (BT) Die Tasten „#“ und „*“ haben die gleiche Funktion wie auf Ihrem Telefon. 1. Verpaarung und Verbindung Bevor Sie zum ersten Mal ein BT Gerät als Anruf annehmen Freisprecheinrichtung für ein BT-fähiges Handy Während es klingelt, wird die eingehende verwenden, muss dieses wie folgt verpaart und Telefonnummer auf dem Bildschirm angezeigt.
  • Seite 16 USB-Bedienung Verbinden Sie das USB-Speichermedium wir hier zu sehen mit dem USB-Anschluss. Schieben Sie die Speicherkarte mit der bedruckten Seite nach oben in den Kartenslot. Notiz: der Mini-Kartenslot ist nur für GPS-Navigation. Während der USB-Wiedergabe Können Sie durch Berührung die Wiedergabe starten.

  • Seite 17: Titel Wechseln

    Das Gerät unterstützt die Wiedergabe von MP3/WMA/JPEG/MPEG4. Legen Sie eine Disk ein, erscheint folgendes Menü. Die Wiedergabe des ersten Titels beginnt automatisch. Berühren Sie zur Wiedergabe der anderen Modi (MP3/WMA/JPEG/MPEG4) das entsprechende Symbol. Beispiel: MP3-Modus 1. Ausgewählter Modus (Markierung) 2. Aktueller Titel (ID3-Tag) 3.
  • Seite 18 Datenblatt Allgemein: Spannung: 12 V DC (11 V-15 V) Stromverbrauch: Unter 15 A Signalsystem: Composite-Video 1.0 Vp-p 75 Ω Disks (1) DVD 5“(12cm) single-sided,single-layer 5“(12cm) single-sided,double-layer (2) CD (CD-DA, VIDEO-CD) 5“ (12cm) Disk Audiosignal-Ausgang: 2ch&4ch Line-Out Charakteristik: (1) Frequenzempfindlichkeit 20Hz-20KHz (2) S/N Ratio 90 dB (JIS) (3) Tonhöhenschwankungen...

  • Seite 19: Sicherheitshinweise Und Gewährleistung

    SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG  Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.  Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.

  • Seite 20: Din Front/Rear-Mount

    INSTALLATION Choose the mounting location where the unit will not interfere with the normal driving function of the driver. Before finally installing the unit, connect the wiring temporarily and make sure it is all connected up properly and the unit and the system work properly. Use only the parts included with the unit to ensure proper installation.

  • Seite 21: Attaching The Front Panel

    If you want to take CHASSIS out of the SLIDE BRACKET HOUSING, first remove the PLASTIC TRIM OUT of the both sides away, then insert the two KEY PLATE into left and right side of chassis as above illustration. How To Remove And Install The Front Panel When detaching or attaching the control panel, be careful not to damage the connectors on the back of the control panel and on the panel holder.
  • Seite 22 Precautions Do not touch the contacts on the front panel or the unit body, since this may result in poor electrical contact. If dirt or dust accumulates on the contacts , wipe them with a clean, dry cloth. Anschlussplan Note: the earth connection cable (parking brake B-) must be connected in order for pictures to be played back to the monitor.

  • Seite 23: Remote Control

    Remote Control Button Function Press it briefly to view the clock time, Press again to return to normal display mode. Press longer to set the time. PAIR Press it to use the BT function , refer to the part of BT operation. Press once to pause playback.

  • Seite 24: Inserting The Battery

    Menu/Subwoofer Press this button briefly to display the root level directory of DVD. Press and hold this button to turn on or off the SUBWOOFER output. BAND (OSD) In Radio mode, press this button repeatedly to switch between the five radio bands: FM1 >...

  • Seite 25: Basic Operation

    Basic Operation POWER ON/OFF Touch the “OFF” ICON on screen to turn the unit off. Press the “On/Off/Mod” on the front panel to turn It on, press it again to turn off. LOADING/EJECTING A DISC Loading a Disc 1. Press the POWER button on the front panel to turn the device on.
  • Seite 26 TFT Monitor Adjustment ANIMATION Touch the screen to enter the home menu, the In RADIO mode, you can change the playing time of message like following as: animation among of: OFF, 10S, 30S, 1M,90S, 2M, 3M and 4M SETTING WALLPAPER in wallpaper mode, you can select the among of “AUTO (Color change), GREEN, YELLOW, RED, LIGHT BLUE, BLUE, PINK”.

  • Seite 27: Control Panel

    Setting Audio Mode Rear View Camera In any modes, touch the “EQ” range on the touch When connecting the rear view camera the mirror screen (or press the EQ button on remote control) image of the rear view is auto- matically displayed to select one of the preset sound modes: on the monitor ROCK/POP/ JAZZ/CLASSIC/USER .

  • Seite 28: Eject Button

    3. (POWER On/Off)/MODE BUTTON Press it to turn on the unit, Press and hold for two seconds to switch the device off. In playback mode, Press it repeatedly to select RADIO, DISC, USB, CARD, AUX IN and BT MUSIC mode. 4.

  • Seite 29: Touch Screen Operation

    Touch Screen Operation Listening to Radio Storing and Listening to a Memory Station Touch the RADIO ICON in home menu to enter the  Store in Memory RADIO mode: >Select the frequency band >Select the station >Keep the desired memory key pressed in until the station is heard again after a brief interruption.

  • Seite 30: Pty Function

    ADJUSTABLE ITEMS: To search fast forward REGION SET: on/off PI SET: PI MUTE/PI SOUND TA: Traffic Annoucement on/off To search fast backward When the TA function is switched on , the FM traffic automatically interrupt CD operation (the word TRAFFIC appears in the display). Stop AF FUNCTION: on/off When the AF function has been switched on, the...
  • Seite 31 SELECTING PLAY MODES On screen- display During the Disc playback, touch the “RPT, RDM, INT” range to select the different playing mode. To show / hide the clock 1) Repeat Function Press this repeatedly. Loudness Function 2) Introfunction When select the INRO Mode, this player to start to play the previous 10 seconds part of Subwoofer Function each track/chapter on disc.

  • Seite 32: Dynamic Range Control

    System Setup Language Setup TV TYPE SETUP Select the preferred OSD, Audio, Subtitle, Disc Menu language by touching directly the desired language. This player is capable of playing discs recorded in either PAL or NTSC formats. Make the selection Video Setup based on whether you are connecting the unit to a PAL TV or an NTSC TV.
  • Seite 33 BLUETOOTH OPERATION (BT) Please note: “*” and “#” serves as the “*” and “#” button on your mobile handset. 1. “Pair” To Your BT Phone Prior to using the Car Kit for the fist time, you ANSWER A CALL must pair it with a BT-enabled mobile handset. After you hear the ring tone, a incoming The following steps describes pairing the telephone number will display on the TFT...

  • Seite 34: Usb Operation

    USB OPERATION Following the diagram below, connect your USB device to the front panel USB port . If it is properly connected, the device will be mounted and start playing automatically. Label side facing upward Insert the memory card into slot with label side facing upward.

  • Seite 35: Fast Forward/Fast Backward

    MP3/WMA/JPEG/MPEG4 PLAY The unit is support MP3/WMA/JPEG/MPEG4 . When a disc is inserted into player, the following picture will appear on the monitor. The unit will play the first track automatically. You can touch to directly others mode (MP3/JPEG /MPEG4) to play. EX.
  • Seite 36 Troubleshooting Before going through the check list, check wiring connection. If any of the problems persist after check list has been made, consult your nearest service dealer. SYMPTOM CAUSE SOLUTION If the power supply is properly connected to the The car ignition switch is not on car accessory No power terminal,switch the ignition...
  • Seite 37 Specification General: Supply Voltage: 12 V DC (11 V-15 V) Current Consumption: Under 15 A Signal System: Composite-Video 1.0 Vp-p 75 Ω Discs Played: (1) DVD 5“(12cm) single-sided,single-layer 5“(12cm) single-sided,double-layer (2) CD (CD-DA, VIDEO-CD) 5“ (12cm) Disk Audio Signal Output: 2ch&4ch Line-Out Characteristics: (1) Frequency Response...
