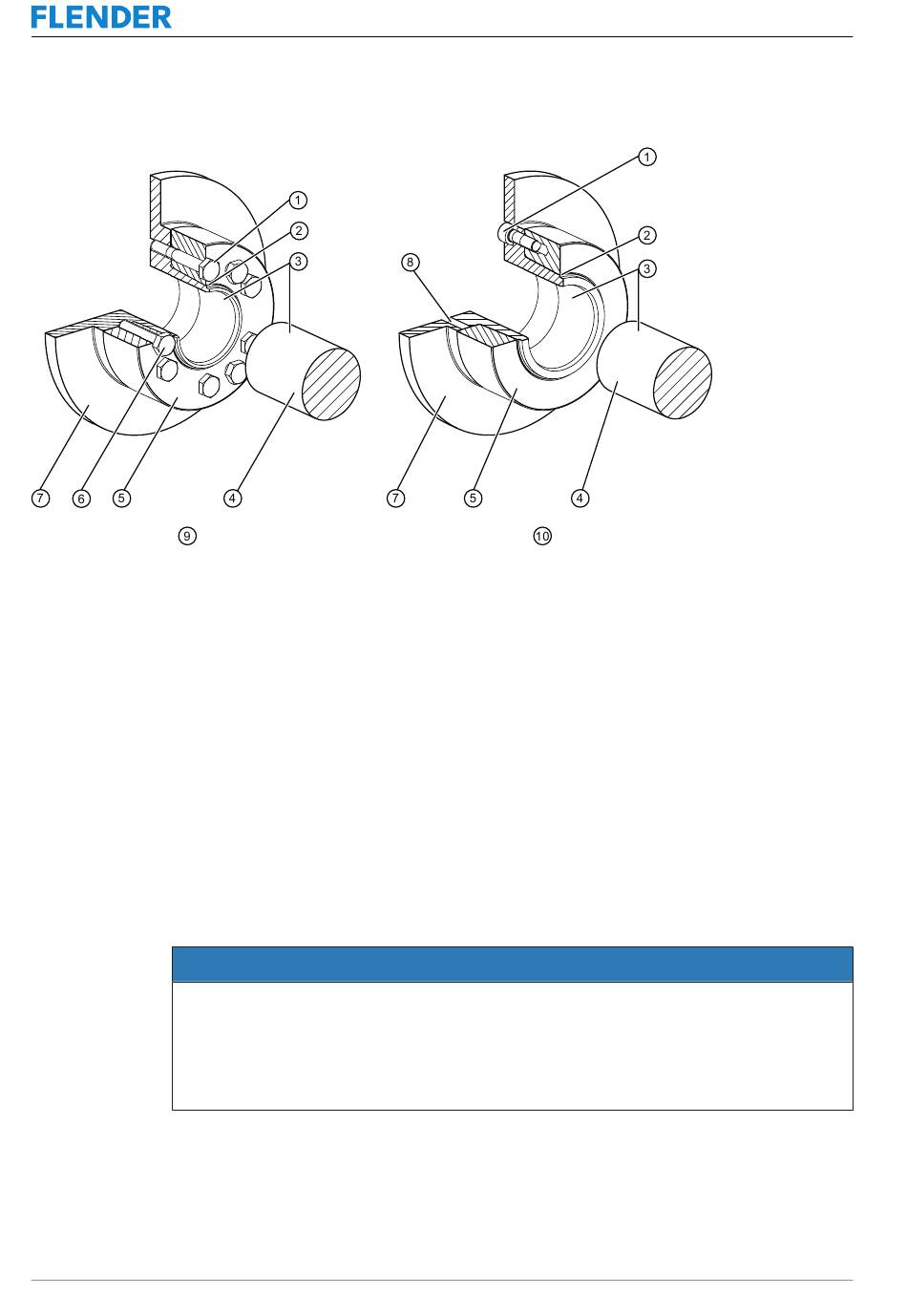

Bild 5-4: Baugruppe Klemmnabe komplett (12) oder (22)
①
Spannschraube
②
Kegelfläche geschmiert
③
fettfrei
④
Welle
⑤
Klemmring
⑥
Abdrückschraube (gehört nicht zum Lieferumfang)
⑦
Klemmnabe
⑧
Abdrückgewindebohrung
⑨
Klemmnabe komplett Typ 124
⑩
Klemmnabe komplett Typ 125
5.2.2.5
Geteilte Klemmnaben montieren
Die Baugruppe geteilte Klemmnabe besteht aus der Klemmnabe und der Halbschale. Die
Halbschale ist lose mit der Klemmnabe verschraubt.
Kupplungsschaden durch das Kombinieren verschiedener Teile untereinander
Vertauschen Sie die Halbschalen nicht. Achten Sie auf gleiche Nummernkennzeichnung
an der Nabenkernseite.
Achten Sie auf gleichmäßigen Sitz der Halbschalen. Prüfen Sie das Spaltmaß auf Gleich-
mäßigkeit. Falls erforderlich, korrigieren Sie das Spaltmaß.
M8704-01de
5.2 Kupplung montieren
HINWEIS
Ausgabe 09/2022
Montieren
5.2 Kupplung montieren
39
