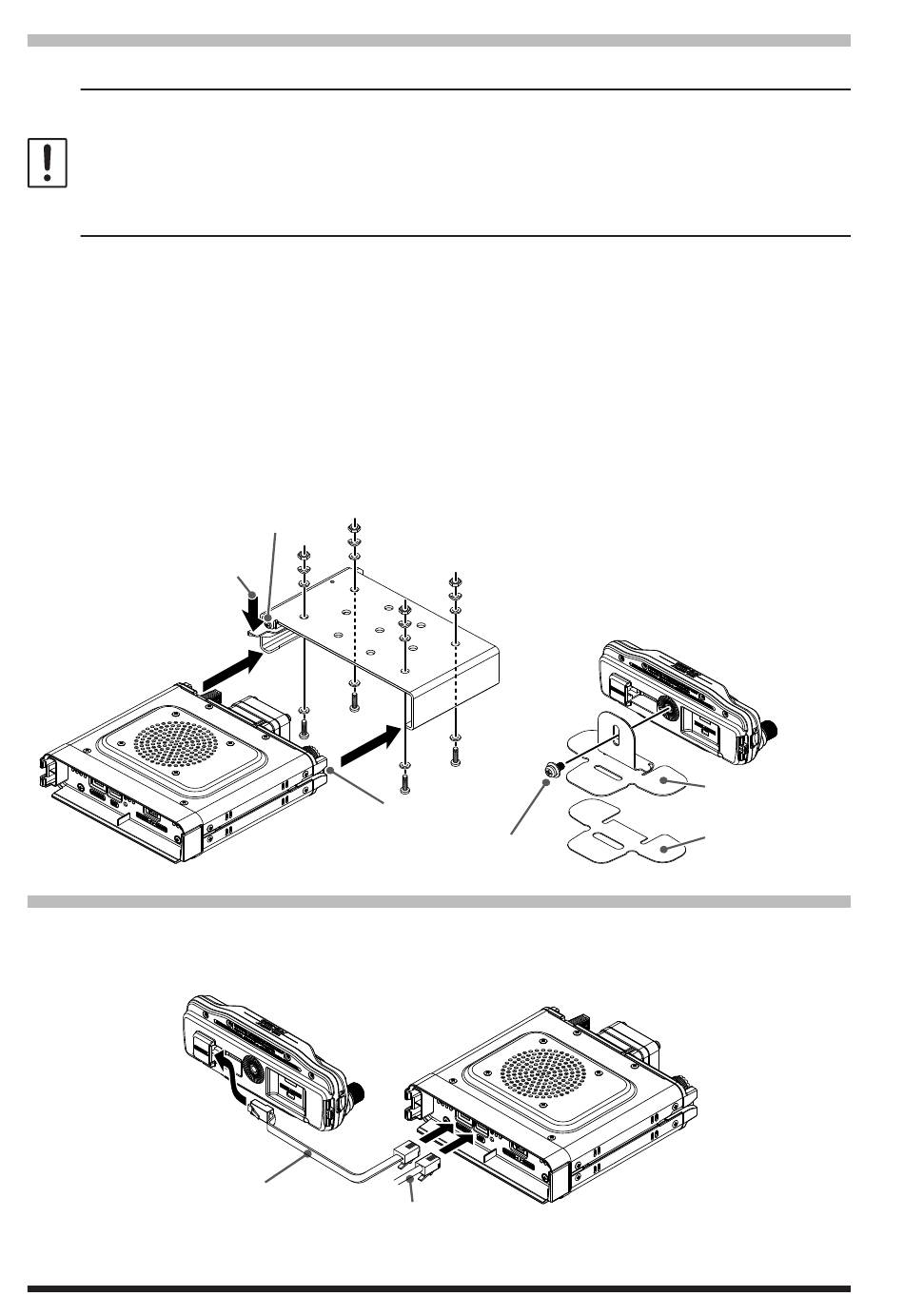

Installieren des Funkgeräts
Das Hauptteil und das Bedienfeld mithilfe der Halterungen im Lieferumfang montieren.
• Die Halterung kann per Hand so geformt werden, dass sie zum Einbauort des Bedienfelds
passt.
• Gehen Sie vorsichtig vor, um sich beim Verbiegen der Halterung nicht zu verletzen.
• Das Bedienfeld hat eine integrierte GPS-Antenne. Es wird empfohlen, sie auf dem
Armaturenbrett oder vor der Mittelkonsole zu installieren, um die Funkwellen von GPS effizient
empfangen zu können.
1. Einbauort wählen.
Vorsicht: Einen Ort auswählen, an dem das Funkgerät sicher befestigt werden kann.
2. Vi e r L ö c h e r m i t 6 m m D u r c h m e s s e r ü b e r e i n s t i m m e n d m i t d e n P o s i t i o n e n d e r
Gewindebohrungen der Halterung an der Position bohren, an der die Halterung montiert
werden soll.
3. Die Rillen an beiden Seiten des Hauptteils in die Halterung einsetzen, bis sie klicken und
arretieren. Die Schraube gegen den Hebel festziehen, um den Transceiver in der Halterung zu
sichern.
4. Zum Entfernen des Hauptteils von der Halterung die Sicherungsschraube lösen und dann das
Funkgerät herausziehen, während der durch den Pfeil unten angegebene Hebel gedrückt wird.
Schraube zum Arretieren des Hebels
Drücken, um das Hauptteil
von der Halterung
zu entfernen
Verbinden des Bedienfelds mit dem Hauptgehäuse
Das Funkgerät mit dem Steuerkabel im Lieferumfang an den "CONTROL"-Anschluss des Bedienfelds
anschließen. Das Kabel des Mikrofons SSM-85D im Lieferumfang an den Anschluss "MIC" des
Funkgeräts anschließen.
Steuerkabel
26
Schlitz
Mitgelieferte Schraube
Mikrofonkabel
Halterung
Doppelseitiges
Klebeband
