CONVERSIONE A PROPANO
Nota generale
In base alle indicazioni sulla targhetta
identificativa, la caldaia è preimpostata in
fabbrica per funzionare a gas naturale (G20/
G25). La conversione della caldaia a propano
deve essere effettuata tramite l'adeguamento
del diaframma.
conversione può essere effettuata unicamente
dal personale Groupe Atlantic Belgium.
Occorre contattare Groupe Atlantic Belgium
per maggiori informazioni.
Condizioni di lavoro
• Isolamento dalla rete elettrica esterna
• Alimentazione gas chiusa
• Pannello frontale e superiore della caldaia aperti,
consultare il manuale ML.

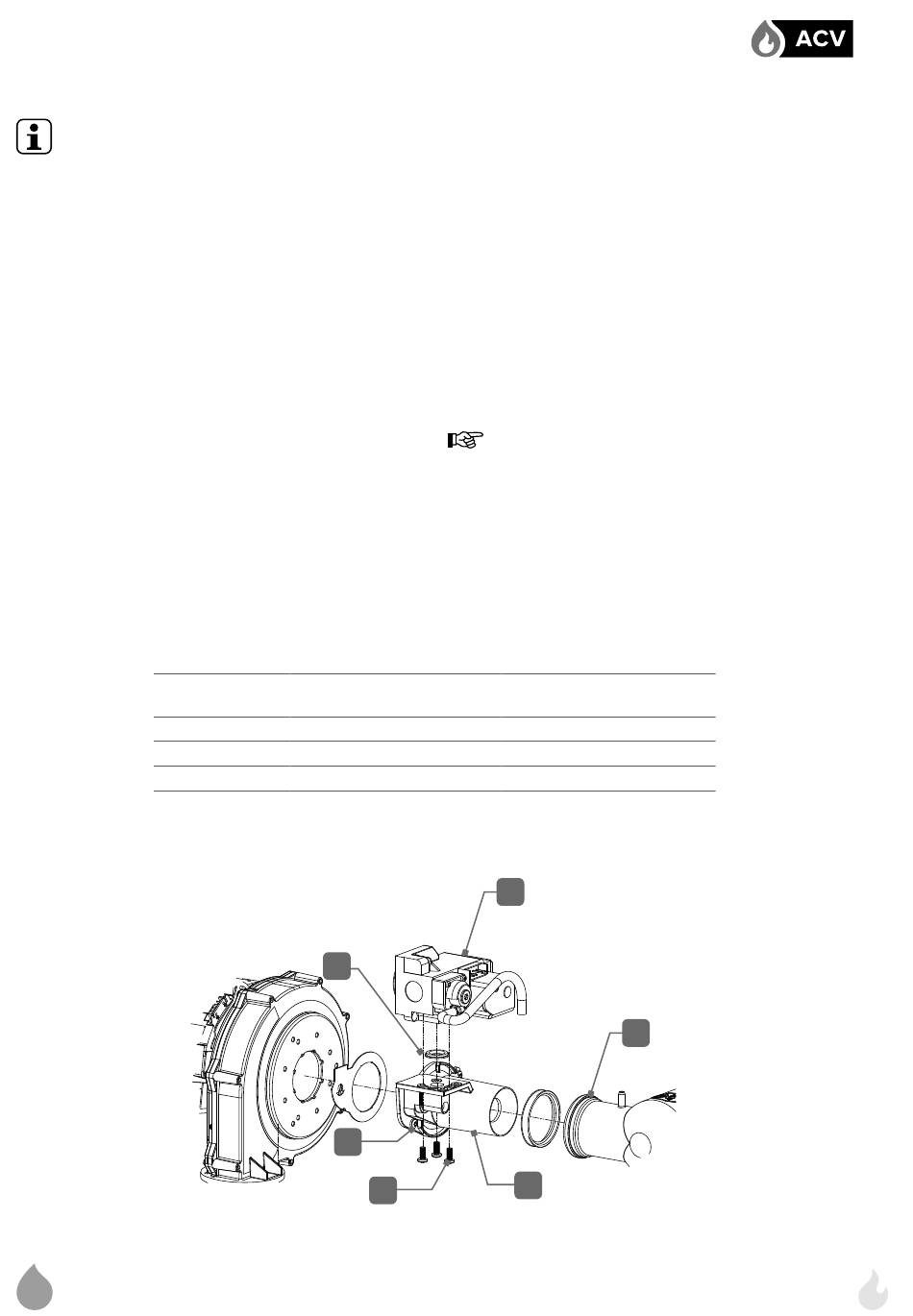

Procedura di aggiunta del diaframma
(Modelle 25 a 85 kW)
1. Scollegare il tubo del gas svitando il raccordo.
2. Rimuovere il connettore dalla valvola gas (1).
Modelle Evo
25 - 35 kW
45 kW
70 - 85 kW
IT
In Belgio la procedura di
Dia. Diaframma gas
naturale (mm)
6
5
Modelle Evo 25 - 35 - 45 - 70 - 85 kW
Gas Conversion Evo Models: A1008962 - 664Y8110 • A
3. Scollegare il tubetto di compensazione tra la
valvola gas e l'ingresso aria. Conservarlo per la
re-installazione.
4. Scollegare l'ingresso dell'aria comburente (2) dal
venturi (3).
5. Rimuovere il gruppo valvola del gas/venturi svi-
tando le due viti (5). Conservare le viti per la rein-
stallazione.
6. Rimuovere la valvola del gas (1) dal venturi (3) svi-
tando le 3 viti (4). Conservare le viti per la rein-
stallazione.
7. Installare il diaframma al centro dell'O-ring (6).
Attenzione al corretto posizionamento della
guarnizione O-ring.
8. Riassemblare l'insieme valvola gas/venturi se-
guendo a ritroso la stessa procedura, stringere
le 3 viti della valvola gas (4) e le 2 viti del venturi
(5) a 3,5 a 4 Nm.
9. Reinstallare l'ingresso dell'aria comburente (2).
10. Riposizionare il tubetto di compensazione tra la
valvola gas e l'ingresso aria.
Dia. Diaframma propa-
—
—
—
1
3
4
no (mm)
5,2
6,0
6,8
2
9
