OMZETTING NAAR PROPAANGAS
Algemene opmerking
Zoals op het identificatieplaatje aangegeven, is
de ketel fabrieksmatig ingesteld voor aardgas
(G20/G25). Om van aardgas op propraangas
over te schakelen, moet een diafragma
toegevoegd worden en moeten vervolgens
de nodige instellingen uitgevoerd worden. In
België dient omzetting naar propaan enkel
door een technieker van Groupe Atlantic
Belgium uitgevoerd te worden. Gelieve
Groupe Atlantic Belgium te contacteren voor
meer informatie.
Voorwaarden
•
Stroomtoevoer onderbroken
•
Gastoevoer onderbroken
•
Voor- en boven- panelen van de ketel gedemon-
teerd, zie de handleiding van het toestel.

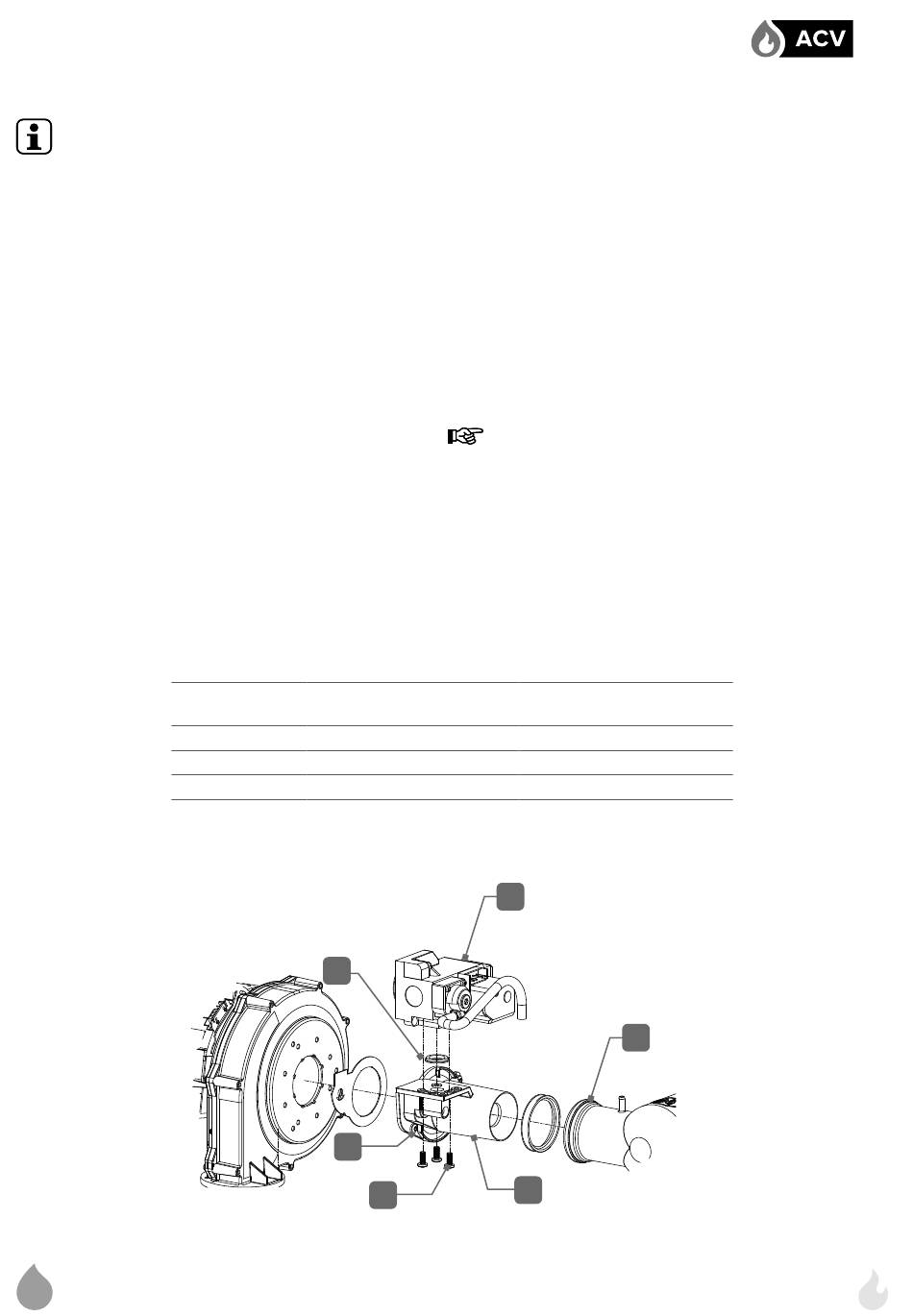

Procedure om diafragma toe te voegen
(Modellen vanaf 25 to 85 kW)
1. Schroef de koppeling van de gasbuis los.
2. Verwijder de stekker van de gasklep (1).
Modellen Evo
25 - 35 kW
45 kW
70 - 85 kW
NL
Diafragma aardgas
dia. (mm)
—
—
—
6
5
4
Modellen Evo 25 - 35 - 45 - 70 - 85 kW
Gas Conversion Evo Models: A1008962 - 664Y8110 • A
3. Ontkoppel de drukcompensatieleiding van de
gasklep en de luchttoevoer. Bewaar voor de late-
re terugplaatsing
4. Ontkoppel de luchttoevoer (2) en de venturi (3).
5. Demonteer het gasklep-venturisysteem
twee schroeven (5) los te draaien. Bewaar ze
voor de latere terugplaatsing.
6. Demonteer de gasklep (1) van de venturi (3) door
3 schroeven (4) los te draaien. Bewaar ze voor de
latere terugplaatsing.
7. Plaats het diafragma in het midden van de O-ring
(6).
Let erop dat u de O-ring juist plaatst.
8. Hermonteer het gasklep-venturisysteem, in om-
gekeerde volgorde, en zet de 3 schroeven (4) en
de 2 venturi schroeven (5) met een moment van
3,5 tot 4 Nm.
9. Hermonteer de luchttoevoer (2).
10. Koppel de compensatieslang terug met de gas-
klep en de luchttoevoer.
Diafragma propaangas
dia. (mm)
5,2
6,0
6,8
1
3
2
door
5
