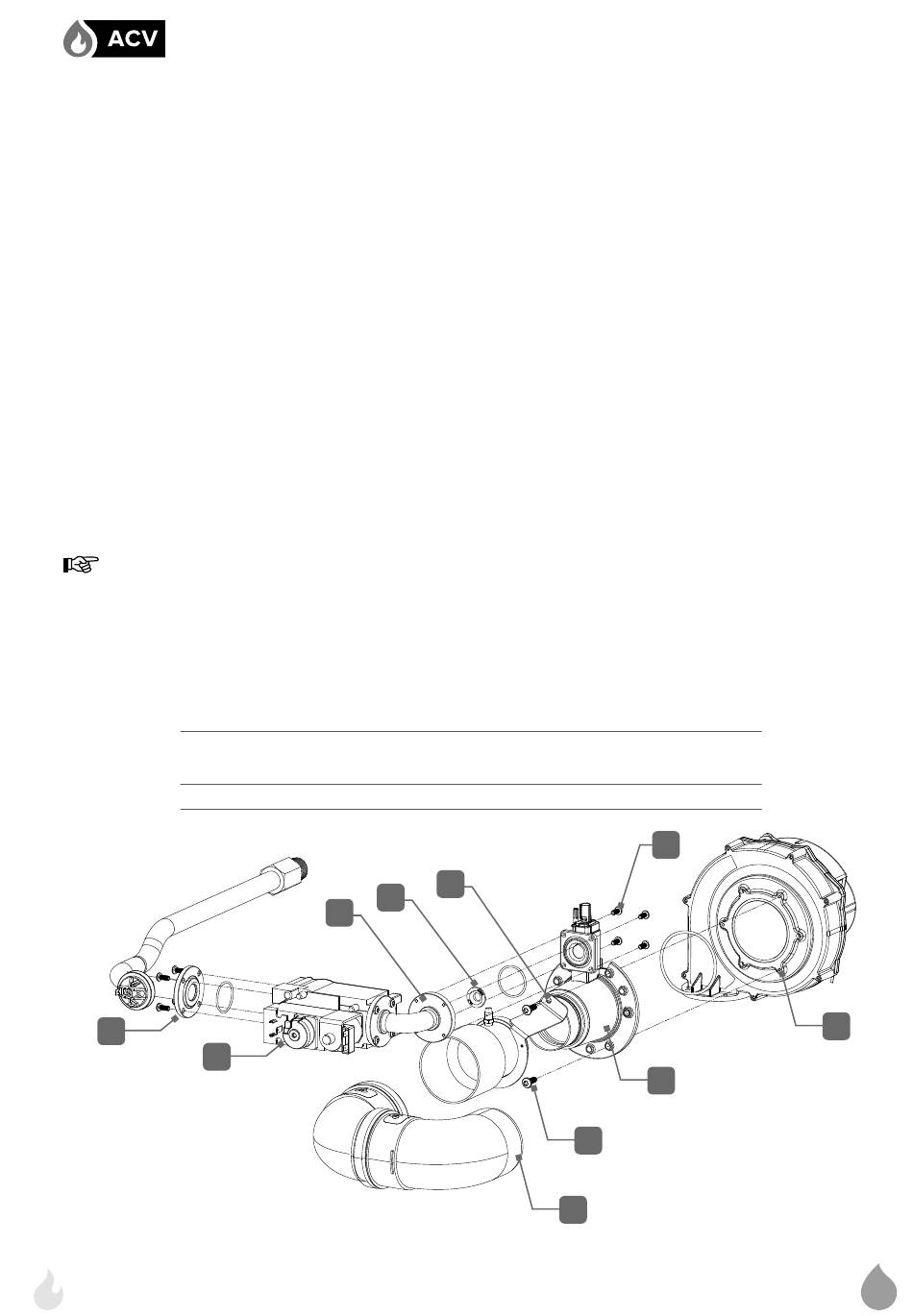

Procedimiento para reemplazar el dia-
fragma (Modelos de 120 kW)
1. Suelte los dos tornillos que mantienen el soporte
de entrada de aire (3) al venturi (6).
2. Retire el soporte (3) y desconecte el tubo de en-
trada de aire (8) del venturi (6). Conserve todo
para la reinstalación.
3. Suelte los cuatro tornillos para desconectar el
tubo de gas (10) de la válvula de gas (9). Conserve
la tornillería y la junta tórica para su reinstalación.
4. Desconecte la manguera de compensación de la
válvula de gas y de la entrada de aire. Vuelva a
instalar para la reinstalación.
5. Suelte uno de los tornillos restantes del venturi
(6) y retire el conjunto de la válvula de gas (válvu-
la de gas, codo y venturi) del ventilador (5). Con-
serve la tornillería y la junta tórica para su reins-
talación.
6. Suelte los cuatro tornillos (4) para desconectar el
codo brida (1) del venturi (6). Consérvelos para
volver a instalarlos.
7. Sustituya el orificio (2) por el nuevo en el centro
de la junta tórica.
Asegúrese
correctamente (la cara con hombros girada
hacia el venturi, cara plana girada hacia la
válvula de gas).
8. Manteniendo la junta tórica y el orificio en posición
en el venturi (6), instale la brida del codo (1) en el
venturi (6) utilizando los cuatro tornillos retenidos
(4). Apriete de 3,5 a 4 Nm.
Modelos Evo
120 kW
10
9
8
de
colocar
el
Diafragma de gas
dia. (mm)
2
1
Modelos Evo 120 kW
Gas Conversion Evo Models: A1008962 - 664Y8110 • A
9. Instale el conjunto de la válvula de gas en el ven-
tilador (5) con la junta tórica, utilizando los dos
tornillos retenidos.
10. Instale la brida de la tubería de gas (10) en la vál-
vula de gas (9) utilizando cuatro tornillos reteni-
dos. Apriete de 3,5 a 4 Nm.
11. Instale el tubo de entrada de aire (8) y el soporte
(3) en el venturi (6) utilizando los dos tornillos re-
tenidos.
12. Apriete los tres tornillos que mantienen el venturi
al ventilador con un par de 3,5 a 4 Nm.
13. Vuelva a conectar el tubo de compensación en la
válvula de gas y entrada de aire.
Tareas de seguimiento
1. Pegue las pegatinas proporcionadas con el kit
de conversión y compruebe la caja para indicar
el tipo de gas que se utilizará con la caldera.
2. Haga la conexión del tubo de gas.
3. Recoloque todas la tomas sobre la válvula de gas (1).
4. Vuelva a poner en marcha la caldera.
orificio
5. Cambie el código del aparato en el menú de ins-
talación, consulte el "Manual del instalador."
6. Ajuste el CO
7. Vuelva a precintar el desvío y el ajuste de la vál-
vula de gas (1), según necesidad.
8. Cierre todos los paneles abiertos, consulte el
manual del aparato.
Diafragma de propano
10,7
3
7
8
, (consulte el manual del aparato).
2
dia. (mm)
7,8
4
6
5
ES
