CONVERSION AU PROPANE
Remarque à caractère général
Selon l'indication sur la plaque signalétique, la
chaudière est réglée en usine pour fonctionner
au gaz naturel (G20/G25). La conversion du
gaz naturel au propane consiste à ajouter
un opercule, puis à effectuer les réglages
requis. En Belgique, cette conversion doit être
exécutée exclusivement par un technicien de
Groupe Atlantic Belgium. Veuillez contacter
Groupe Atlantic Belgium pour de plus amples
informations.
Conditions préalables
•
Alimentation électrique externe coupée
•
Alimentation en gaz coupée
•
Panneau supérieur avant et capot supérieur démon-
tés, voir la notice de l'appareil.
Procédure d'installation de l'opercule
(modèles de 25 à 85 kW)

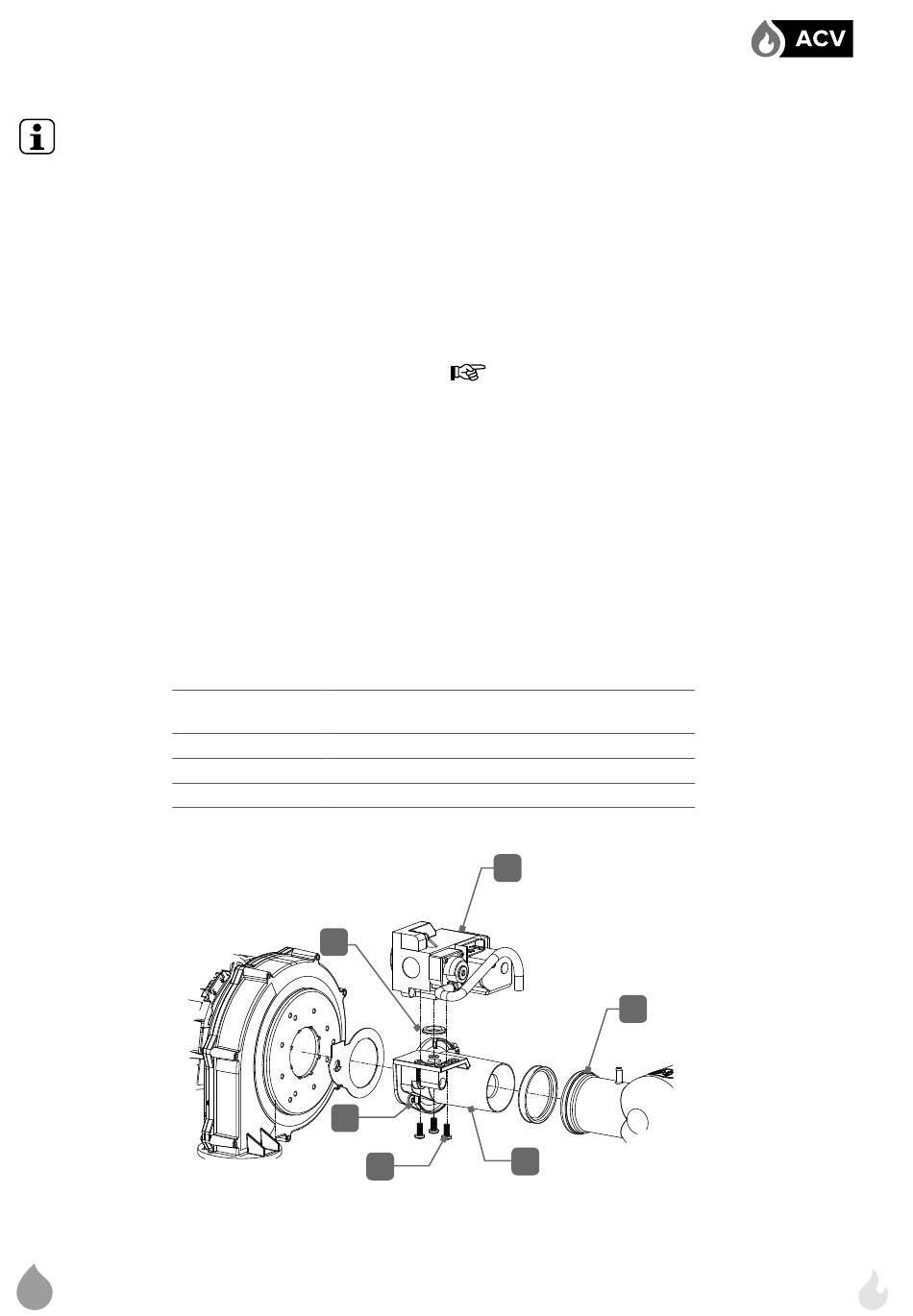

1. Dévisser le tube gaz.
2. Débrancher la fiche de la vanne gaz (1).
Modèles Evo
25 - 35 kW
45 kW
70 - 85 kW
FR
Opercule Gaz nat
dia. (mm)
—
—
—
6
5
4
Modèles Evo 25 - 35 - 45 - 70 - 85 kW
Gas Conversion Evo Models: A1008962 - 664Y8110 • A
3. Débrancher le tuyau de compensation de la vanne
gaz et de l'entrée d'air. Le conserver pour réinstal-
lation ultérieure.
4. Débrancher la prise d'air (2) du venturi (3).
5. Enlever l'ensemble vanne gaz/venturi en desser-
rant deux vis (5). Mettre les vis de côté pour le re-
montage.
6. Démonter la vanne gaz (1) du venturi (3) en desser-
rant trois vis (4). Mettre les vis de côté pour le re-
montage.
7. Placer l'opercule au centre du joint torique (6).
Attention, veiller à bien positionner le joint
torique.
8. Remonter l'ensemble vanne gaz/venturi en exécu-
tant la procédure en sens inverse. Serrer les trois
vis (4) de la vanne gaz et les 2 vis du venturi (5). au
couple de 3,5 à 4 Nm.
9. Remonter la prise d'air (4).
10. Rebrancher le tuyau de compensation sur la vanne
gaz et l'entrée d'air.
Opercule propane
dia. (mm)
5.2
6.0
6.8
1
3
2
3
