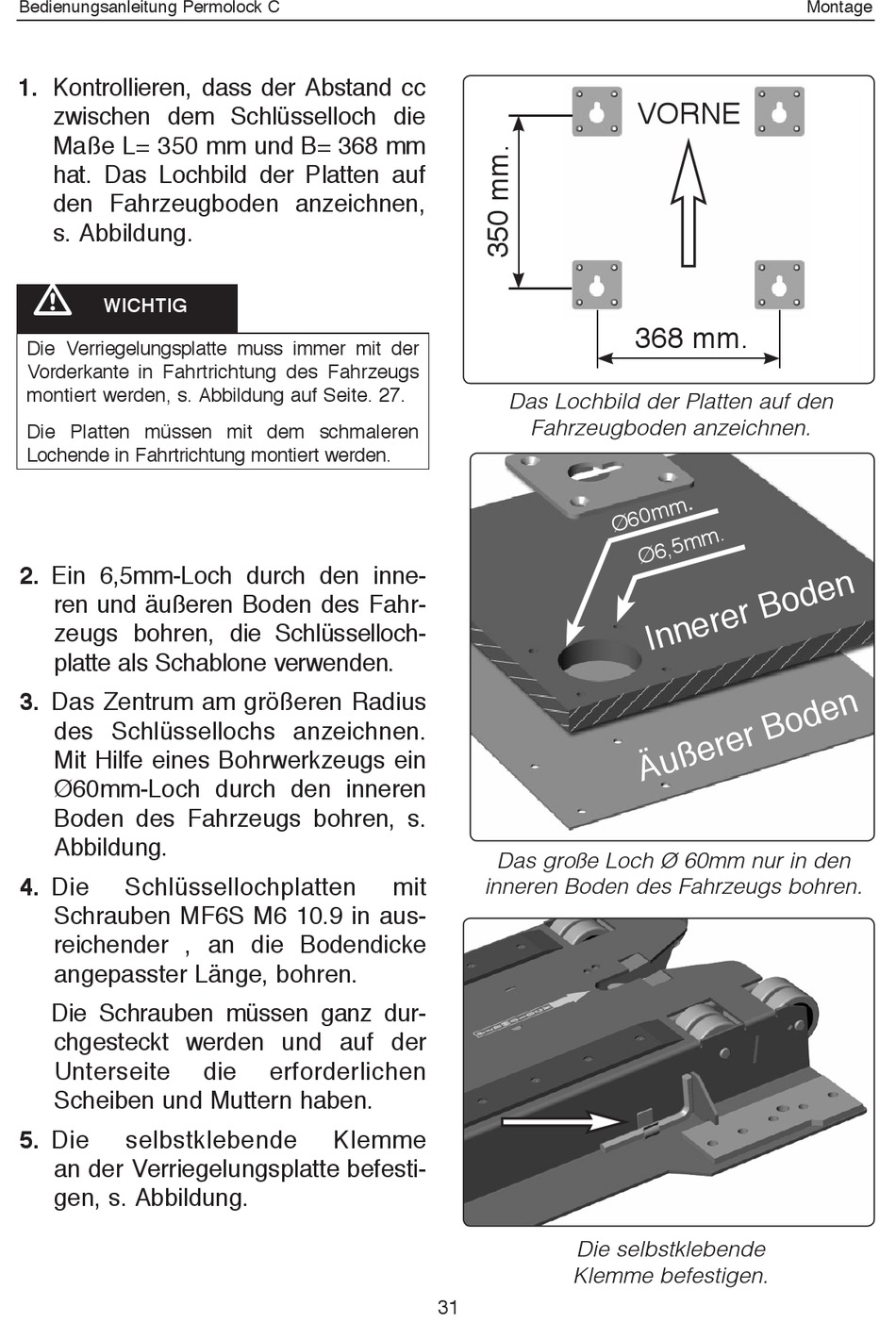

Bedienungsanleitung Permolock C
1. Kontrollieren, dass der Abstand cc
zwischen dem Schlüsselloch die
Maße L= 350 mm und B= 368 mm
hat. Das Lochbild der Platten auf
den Fahrzeugboden anzeichnen,
s. Abbildung.
m
WICHTIG
Die Verriegelungsplatte muss immer mit der
Vorderkante in Fahrtrichtung des Fahrzeugs
montiert werden, s. Abbildung auf Seite. 27.
Die Platten müssen mit dem schmaleren
Lochende in Fahrtrichtung montiert werden.
2. Ein 6,5mm-Loch durch den inne-
ren und äußeren Boden des Fahr-
zeugs bohren, die Schlüssel loch-
platte als Schablone verwenden.
3. Das Zentrum am größeren Radius
des Schlüssellochs anzeichnen.
Mit Hilfe eines Bohrwerkzeugs ein
Ø60mm-Loch durch den inneren
Boden des Fahrzeugs bohren, s.
Abbildung.
4. Die
Schlüssellochplatten
Schrauben MF6S M6 10.9 in aus-
reichender , an die Bodendicke
angepasster Länge, bohren.
Die Schrauben müssen ganz dur-
chgesteckt werden und auf der
Unterseite
Scheiben und Muttern haben.
5. Die
selbstklebende
an der Verriegelungsplatte befesti-
gen, s. Abbildung.
die
erforderlichen
Klemme
Das Lochbild der Platten auf den
Fahrzeugboden anzeichnen.
Das große Loch Ø 60mm nur in den
mit
inneren Boden des Fahrzeugs bohren.
31
VORNE
368 mm.
Die selbstklebende
Klemme befestigen.
Montage
