Bedienungsanleitung Permolock C
Einbau der Steuerelektronik in das Fahrgestell des Rollstuhls
(C400, C500)
Vor der Montage die Anleitung durchlesen.
1. Steuerelektronik in das Fahrgestell
des Rollstuhls einbauen. Elektronik-
box rechts um die Riegeleinheit
herunterführen, siehe Abbildung.
2. Box mit den beiden mitgelieferten
M4-Schrauben
Abbildung.
3. Mit Hilfe der Schalterbefestigung das
Befestigungsloch in der Vorderkante
der Armlehne markieren. Ein Loch
mit Ø 3mm bohren. Ebenfalls ein Ø
6mm-Loch für die Kabelbinder in die
Armlehne bohren, siehe Abbildung.
4. Schalter für die Riegeleinheit mit den
drei mitgelieferten M3-Schrauben in
der Vorderkante der Armlehne mon-
tieren, siehe Abbildung.
5. Die Kabel des Schalters mit den
Kabelbindern in die Armlehne ein-
bauen, siehe Abbildung.
befestigen,
s.

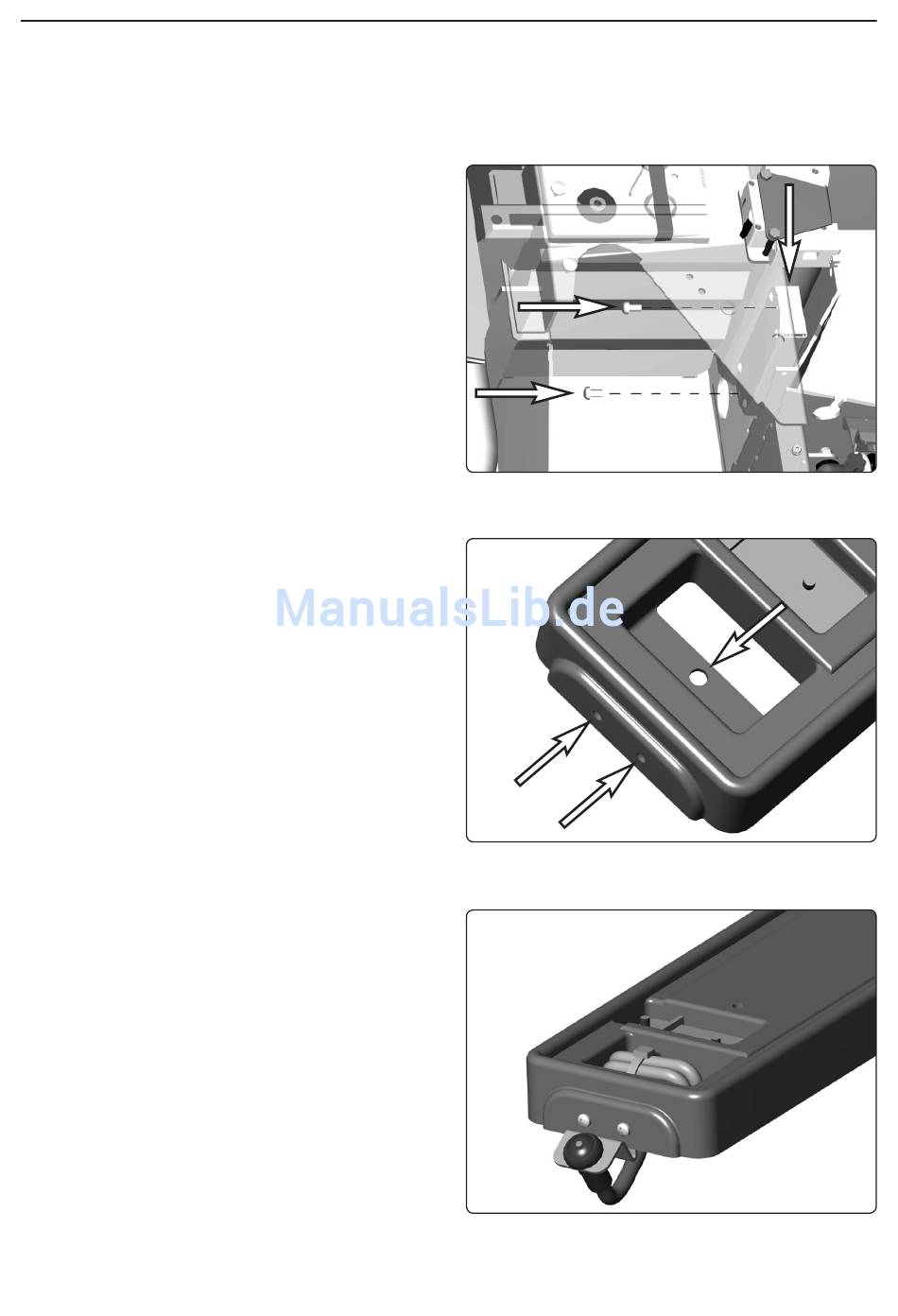

Box für die Steuerelektronik mit Hilfe der
mitgelieferten M4-Schrauben montieren.
Löcher für die Halterung des
Schalters und die Kabelbinder bohren.
Schalterkabel und
Anschlussschalter mit
Kabelbindern in die Armlehne montieren.
