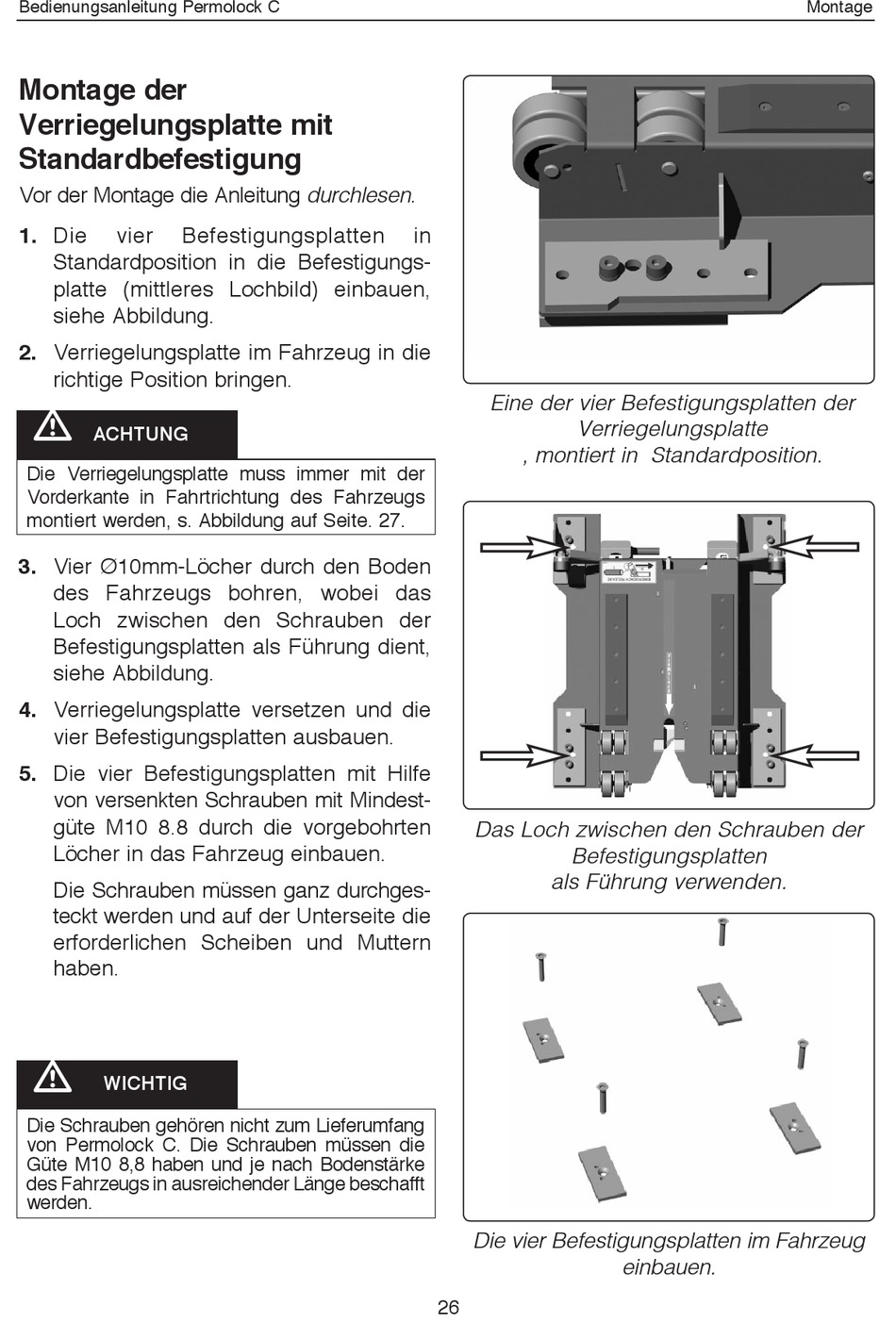

Bedienungsanleitung Permolock C
Montage der
Verriegelungsplatte mit
Standardbefestigung
Vor der Montage die Anleitung durchlesen.
1. Die
vier
Befestigungsplatten
Standardposition in die Befestigungs -
platte (mittleres Loch bild) einbauen,
siehe Abbildung.
2. Verriegelungsplatte im Fahrzeug in die
richtige Position bringen.
m
ACHTUNG
Die Verriegelungsplatte muss immer mit der
Vorderkante in Fahrtrichtung des Fahrzeugs
montiert werden, s. Abbildung auf Seite. 27.
3. Vier Ø10mm-Löcher durch den Boden
des Fahrzeugs bohren, wobei das
Loch zwischen den Schrauben der
Befestigungsplatten als Führung dient,
siehe Abbildung.
4. Verriegelungsplatte versetzen und die
vier Befestigungsplatten ausbauen.
5. Die vier Befestigungsplatten mit Hilfe
von versenkten Schrauben mit Mindest-
güte M10 8.8 durch die vorgebohrten
Löcher in das Fahrzeug einbauen.
Die Schrauben müssen ganz durchges-
teckt werden und auf der Unterseite die
erforderlichen Scheiben und Muttern
haben.
m
WICHTIG
Die Schrauben gehören nicht zum Lieferumfang
von Permolock C. Die Schrauben müssen die
Güte M10 8,8 haben und je nach Bodenstärke
des Fahrzeugs in ausreichender Länge beschafft
werden.
in
Eine der vier Befestigungsplatten der
Verriegelungsplatte
, montiert in Standardposition.
Das Loch zwischen den Schrauben der
Befestigungsplatten
als Führung verwenden.
Die vier Befestigungsplatten im Fahrzeug
26
einbauen.
Montage
