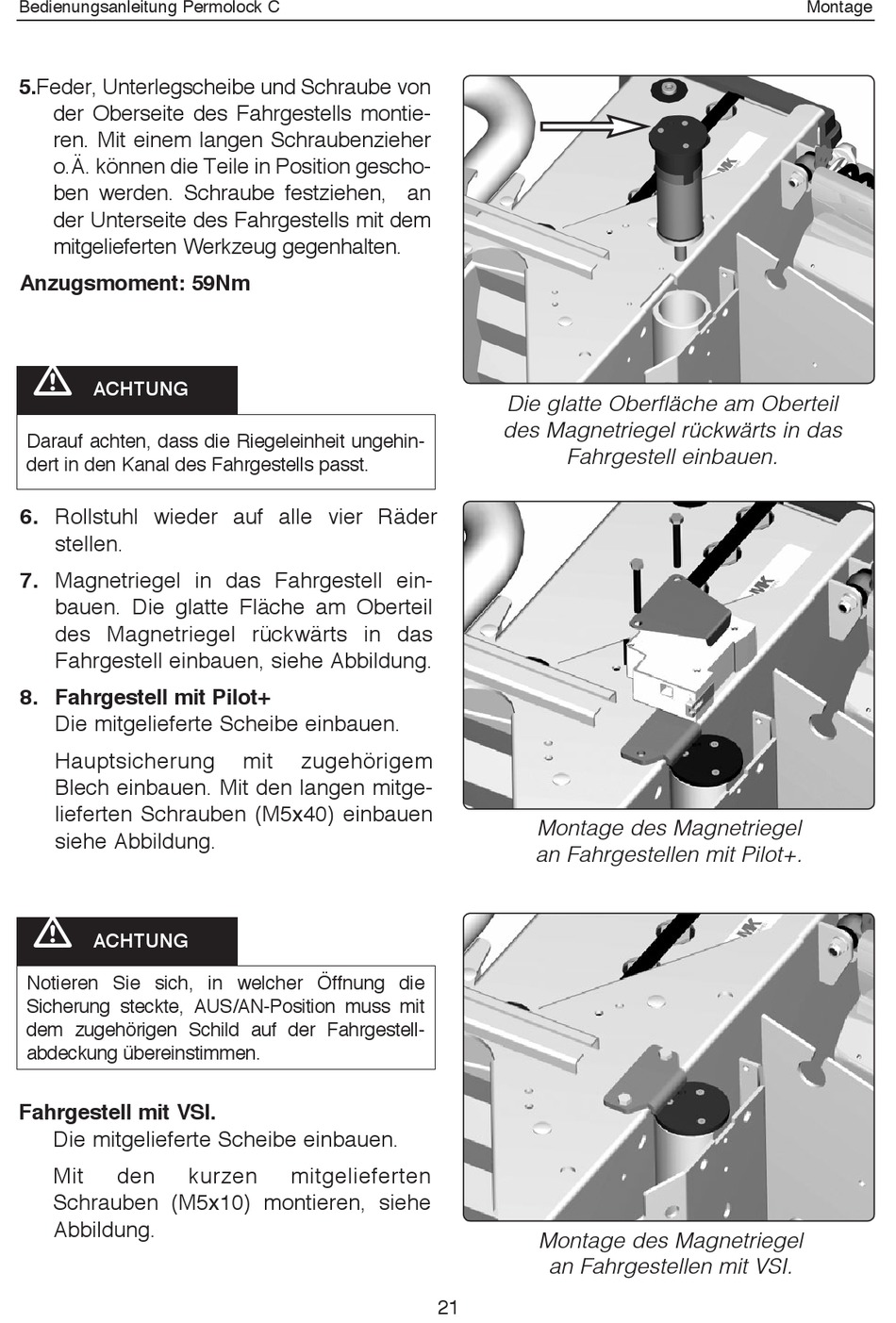

Bedienungsanleitung Permolock C
5.Feder, Unterlegscheibe und Schraube von
der Oberseite des Fahrgestells montie-
ren. Mit einem langen Schrauben zieher
o.Ä. können die Teile in Position gescho-
ben werden. Schraube festziehen, an
der Unterseite des Fahrgestells mit dem
mitgelieferten Werkzeug gegen halten.
Anzugsmoment: 59Nm
m
ACHTUNG
Darauf achten, dass die Riegeleinheit ungehin-
dert in den Kanal des Fahrgestells passt.
6. Rollstuhl wieder auf alle vier Räder
stellen.
7. Magnetriegel in das Fahrgestell ein-
bauen. Die glatte Fläche am Oberteil
des Magnetriegel rückwärts in das
Fahrgestell einbauen, siehe Abbildung.
8. Fahrgestell mit Pilot+
Die mitgelieferte Scheibe ein bauen.
Hauptsicherung
Blech einbauen. Mit den langen mitge-
lieferten Schrauben (M5x40) einbauen
siehe Abbildung.
m
ACHTUNG
Notieren Sie sich, in welcher Öffnung die
Sicherung steckte, AUS/AN-Position muss mit
dem zugehörigen Schild auf der Fahrgestell-
abdeckung übereinstimmen.
Fahrgestell mit VSI.
Die mitgelieferte Scheibe einbauen.
Mit
den
kurzen
Schrauben (M5x10) montieren, siehe
Abbildung.
mit
zugehörigem
mitgelieferten
Die glatte Oberfläche am Oberteil
des Magnetriegel rückwärts in das
Fahrgestell einbauen.
Montage des Magnetriegel
an Fahrgestellen mit Pilot+.
Montage des Magnetriegel
an Fahrgestellen mit VSI.
21
Montage
