Bedienungsanleitung Permolock C
Anpassung der
Verriegelungsplatte
Gummiräder
Die Gummiräder an der Rückseite der
Verriegelungsplatte können in zwei ver-
schiedenen Positionen eingebaut wer-

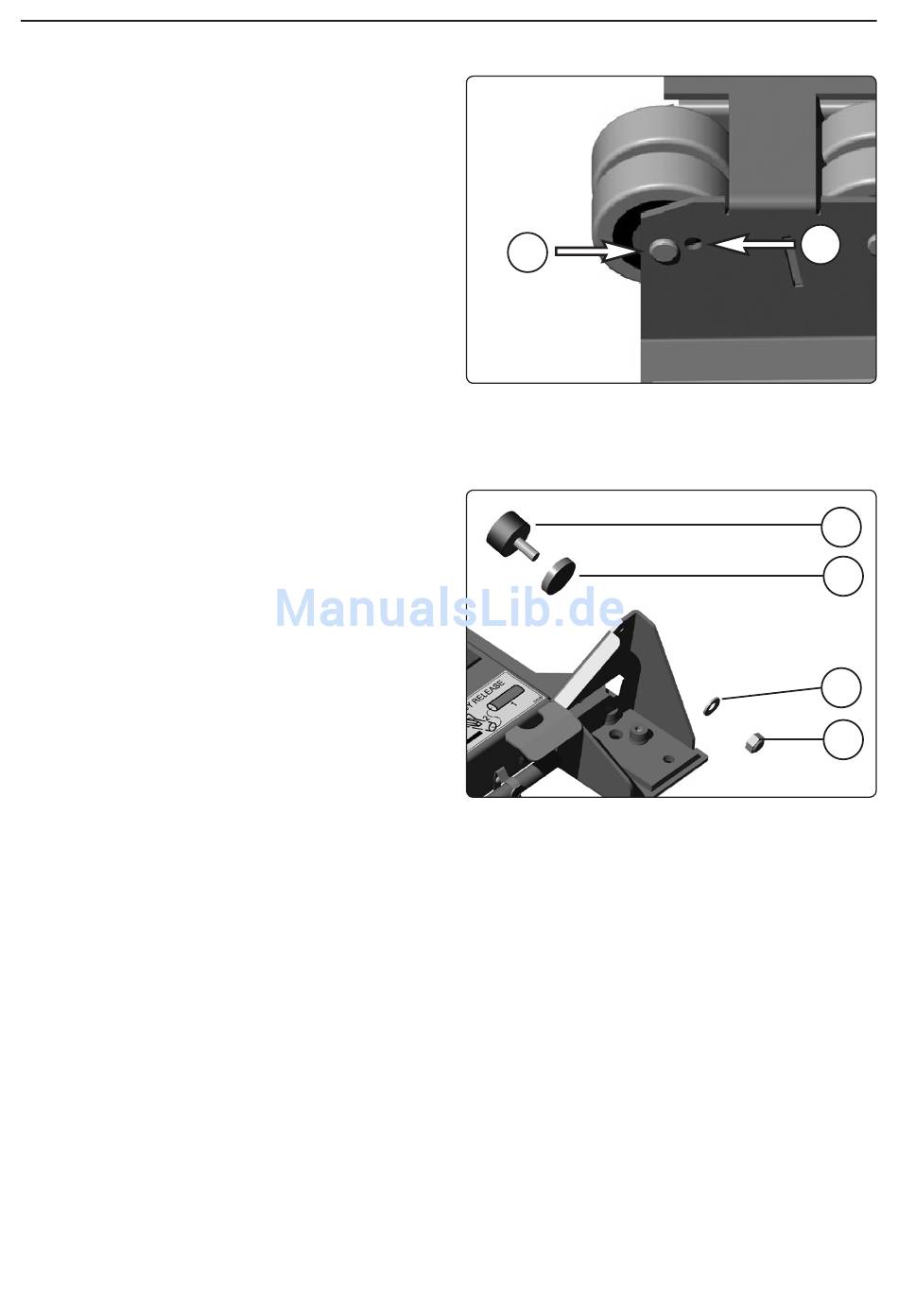

den, s. Abbildung.
Position 1: Standard, Gummiräder in
die hinteren Löcher einbauen (1), s.
Abbildung.
Position 2: Alternativer Einbau, wenn
die Platte auf schräger Unterlage
montiert ist. Gummiräder in vordere
Löcher einbauen (2), s. Abbildung.
Gummipuffer
Die Gummipuffer an der Vorderkante der
Verriegelungsplatte können abhängig
vom betreffenden Roll stuhlfahrgestell
mit oder ohne Abstandstück montiert
werden.
Permobil C400 Gummipuffer (1) mit
einem Abstandstück (2) einbauen und
mit Mutter (4) und Scheibe (3) fest-
schrauben, s. Abbildung.
Permobil C500 Gummipuffer (1) ohne
Abstandstück einbauen und mit Mutter
(4) und Scheibe (3) festschrauben, s.
Abbildung.
1
Die Position der hinteren Gummiräder
muss geändert werden, wenn die Platte
auf schräger Unterlage eingebaut wird.
Die Gummipuffer werden an den betref-
fenden Rollstuhl angepasst.
25
Montage
2
1
2
3
4
