Terex Genie S-45 XC CE Beilage Zum Bedienerhandbuch Seite 9

Erste Auflage • Siebter Druck
S-45 XC, S-45 XC Trax, S-65 XC, S-65 XC Trax mit 4-m-
Plattform

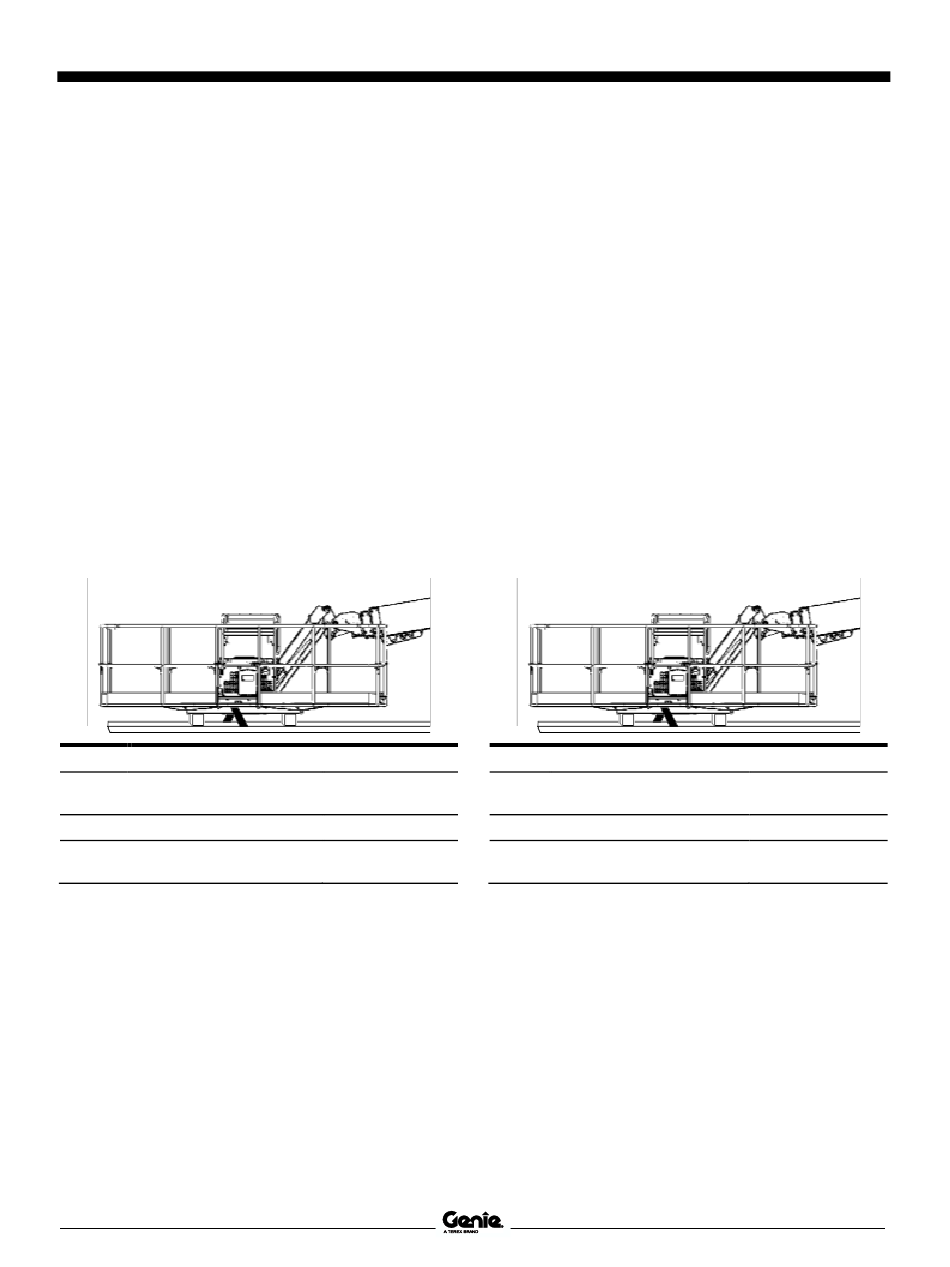

Plattform sichern – S-45 XC,
S-45 XC TRAX mit 4-Meter-Plattform
Stellen Sie sicher, dass sich der Korbausleger und
die Plattform in der eingefahrenen Position befinden.
Beim Transport einer Maschine mit einer 4-Meter-
Plattform auf einem Anhänger mit Standardbereite
muss der Drehtisch um 4 Grad gedreht werden.
Verriegeln Sie den gedrehten Drehtisch mithilfe der
dezentrierten Transportverriegelung (Teile-
Nr. 1309686GT). Die 4-Meter-Plattform muss wie in
der Abbildung vollständig gedreht werden.
Platzieren Sie einen Nylongurt parallel zu den
Gurtleisten, um die Plattform zu sichern. Drücken Sie
nicht zu stark nach unten, wenn Sie das Auslegerteil
sichern.
Modell S-45 XC, S-45 XC Trax mit 4-m-Plattform
Gesamtlänge für den Transport,
Plattform gedreht
Drehwinkel des Drehtischs
Plattformabmessungen, 4 m (Länge x
Breite)
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
Teile-Nr. 1295772GRGT
Plattform sichern – S-65 XC,
S-65 XC TRAX mit 4-Meter-Plattform
Stellen Sie sicher, dass sich der Korbausleger und
die Plattform in der eingefahrenen Position befinden.
Beim Transport einer Maschine mit einer 4-Meter-
Plattform auf einem Anhänger mit Standardbereite
muss der Drehtisch um 3,5 Grad gedreht werden.
Verriegeln Sie den gedrehten Drehtisch mithilfe der
dezentrierten Transportverriegelung (Teile-
Nr. 1296096GT). Die 4-Meter-Plattform muss wie in
der Abbildung vollständig gedreht werden.
Platzieren Sie einen Nylongurt parallel zu den
Gurtleisten, um die Plattform zu sichern. Drücken Sie
nicht zu stark nach unten, wenn Sie das Auslegerteil
sichern.
Modell
10,52 m Gesamtlänge für den Transport,
Plattform gedreht
4,0° Drehwinkel des Drehtischs
400 cm x 91 cm Plattformabmessungen, 4 m (Länge x
Breite)
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
4-Meter-Plattform
Beilage zur Bedienungsanleitung
S-65 XC, S-65 XC Trax mit 4-m-Plattform
11,29 m
3,5°
400 cm x 91 cm
