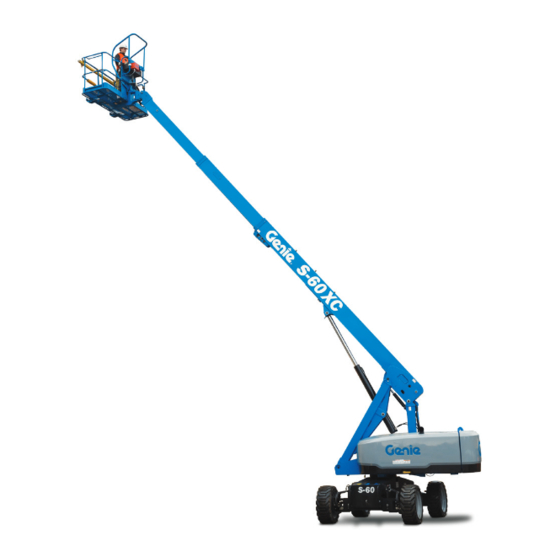

Terex Genie S-60 XC Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für Genie S-60 XC:
Inhaltsverzeichnis

Werbung

Bedienungsanleitung
S
-60 XC
®
S
-65 XC
®
S
-60 HF
®
S
-65 HF
®
S
-60 TRAX
®
S
-65 TRAX
®
Front Matter
CE
mit
Wartungsinformationen
Übersetzung der Original-
Anleitung
Second Edition
First Printing
Part No. 1312109GRGT

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Terex Genie S-60 XC

  • Seite 1 Bedienungsanleitung -60 XC ® ™ -65 XC ® ™ -60 HF ® -65 HF ® -60 TRAX ® ™ -65 TRAX ® ™ Wartungsinformationen Übersetzung der Original- Anleitung Second Edition First Printing Part No. 1312109GRGT Front Matter...
  • Seite 2: Inhaltsverzeichnis

    „Genie“ und „S“ sind in den USA und vielen anderen Ländern eingetragene Marken von Terex South Dakota, Inc. „XC“ und „TRAX“ sind Marken von Terex South Dakota, Inc. Erfüllt die EG-Richtlinie 2006/42/EG Siehe die EG-Konformitätserklärung Vorschriften für die Bereitstellung von Maschinen...
  • Seite 3: Zu Diesem Handbuch

    Zweite Auflage • Erster Druck Bedienungsanleitung Einleitung Einleitung Zu diesem Handbuch Beabsichtigter Einsatzzweck und Anleitung für die Einweisung Wir bedanken uns, dass Sie sich für eine Maschine von Genie entschieden haben. Wir legen größten Diese Maschine dient dazu, Personal samt Werkzeug Wert darauf, dass die Sicherheit aller Benutzer und Materialien zu einem hoch gelegenen gewährleistet ist.
  • Seite 4 Bedienungsanleitung Zweite Auflage • Erster Druck Einleitung Symbole auf der Plattformsteuerung und damit Symbole auf der Bodensteuerung und damit zusammenhängende Maschinenbewegungen: zusammenhängende Maschinenbewegungen: Plattform ausrichten Plattform ausrichten, Korbausleger heben/senken, Ausleger ausfahren/einfahren und Ausleger heben/senken Plattform schwenken Drehtisch drehen und Plattform schwenken Korbausleger heben/senken Aufeinander folgende Funktionen und Bewegungen: Fahren und lenken...
  • Seite 5: Aufnahme Von Kontakt Zum Hersteller

    Zweite Auflage • Erster Druck Bedienungsanleitung Einleitung Mitteilung über wichtige Informationen Aufnahme von Kontakt zum Hersteller und Einhaltung von Vorschriften Es kann erforderlich werden, dass Sie sich direkt an Genie wenden. In diesem Fall benötigen wir genaue Die Sicherheit der Gerätebenutzer ist für Genie von Angaben zur Modellnummer und zur Seriennummer größter Wichtigkeit.
  • Seite 6: Instandhaltung Aller Sicherheitshinweise

    Bedienungsanleitung Zweite Auflage • Erster Druck Einleitung Instandhaltung aller Sicherheitshinweise Ersetzen Sie fehlende oder beschädigte Sicherheitshinweise. Achten Sie jederzeit darauf, dass die Sicherheit des Bedienpersonals gewährleistet ist. Reinigen Sie die Sicherheitshinweise mit einer milden Seifenlösung Gefahr und Wasser. Benutzen Sie keine Reinigungsmittel, die Lösungsmittel enthalten, da dadurch das Material, Wenn die in dieser Bedienungsanleitung aus dem die Sicherheitshinweise bestehen,...
  • Seite 7: Gefahreneinstufung

    Zweite Auflage • Erster Druck Bedienungsanleitung Einleitung Gefahreneinstufung Die Aufschriften auf dieser Maschine weisen Symbole, Farbkodierungen und Signalwörter mit folgender Bedeutung auf: Symbol für Sicherheitshinweis – wird verwendet, um vor potenzieller Verletzungsgefahr zu warnen. Beachten Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungen oder tödliche Unfälle zu vermeiden.
  • Seite 8: Definition Der Symbole Und Gefahrenzeichen

    Bedienungsanleitung Zweite Auflage • Erster Druck Definition der Symbole und Gefahrenzeichen Definition der Symbole und Gefahrenzeichen Brandgefahr Explosionsgefahr Explosionsgefahr Bei Maschinen mit Rauchen verboten. Glühkerzen dürfen Keine offene Flamme. weder Äther noch Motor anhalten. andere energiereiche Starthilfsmittel verwendet werden. Feuerlöscher Nicht rauchen Explosionsgefahr Todesgefahr durch...
  • Seite 9 Zweite Auflage • Erster Druck Bedienungsanleitung Definition der Symbole und Gefahrenzeichen Radbelastung Windgeschwindigkeit Maximale Kraft per Hand Das Gewicht des Tragfähigkeit Schweißgeräts schränkt die Tragfähigkeit der Maschine ein. Befestigungspunkt Hebepunkt Anweisungen für das Anweisungen für das Ansatzstelle für Festbinden der Anheben und Sicherungsleine Plattform...
  • Seite 10 Bedienungsanleitung Zweite Auflage • Erster Druck Definition der Symbole und Gefahrenzeichen Todesgefahr durch Kontakt vermeiden Batterie abtrennen Spannungswerte für Druckwerte für Stromschlag Stromversorgung der Luftleitung der Plattform Plattform Quetschgefahr Plattform bzw. Wartungshandbuch Explosionsgefahr Gesamten Druck Ausleger bei lesen ablassen Wartungsarbeiten abstützen Gegenmaßnahmen, wenn der Neigungsalarm bei angehobenem Ausleger ausgelöst wird...
  • Seite 11: Allgemeine Sicherheitshinweise

    Zweite Auflage • Erster Druck Bedienungsanleitung Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Je nach Modell, Option und Konfiguration sind unterschiedliche Aufschriften vorhanden. Die Abbildungen in diesem Handbuch zeigen unter Umständen einen Ausleger mit Reifen und Rädern anstatt mit Kettenrädern. Alle Sicherheitshinweise und Bedienungsanweisungen gelten gleichermaßen für die Maschinen S-60 TRAX und S-65 TRAX, auch wenn auf den Bildern keine Kettenräder zu sehen sind.
  • Seite 12 Bedienungsanleitung Zweite Auflage • Erster Druck Allgemeine Sicherheitshinweise Je nach Modell, Option und Konfiguration sind unterschiedliche Aufschriften vorhanden. Die Abbildungen in diesem Handbuch zeigen unter Umständen einen Ausleger mit Reifen und Rädern anstatt mit Kettenrädern. Alle Sicherheitshinweise und Bedienungsanweisungen gelten gleichermaßen für die Maschinen S-60 TRAX und S-65 TRAX, auch wenn auf den Bildern keine Kettenräder zu sehen sind.
  • Seite 13 Zweite Auflage • Erster Druck Bedienungsanleitung Allgemeine Sicherheitshinweise Je nach Modell, Option und Konfiguration sind unterschiedliche Aufschriften vorhanden. Die Abbildungen in diesem Handbuch zeigen unter Umständen einen Ausleger mit Reifen und Rädern anstatt mit Kettenrädern. Alle Sicherheitshinweise und Bedienungsanweisungen gelten gleichermaßen für die Maschinen S-60 TRAX und S-65 TRAX, auch wenn auf den Bildern keine Kettenräder zu sehen sind.
  • Seite 14: Persönliche Sicherheit

    Bedienungsanleitung Zweite Auflage • Erster Druck Persönliche Sicherheit Persönliche Sicherheit Sicherheitsausrüstung Beim Betrieb dieser Maschine muss eine spezielle Sturzsicherung angelegt werden. Personen auf der Arbeitsbühne müssen Sicherheitsgurte bzw. die den behördlichen Bestimmungen entsprechende Ausrüstung tragen. Befestigen Sie die Sicherungsleine an der dafür vorgesehenen Verankerung auf der Plattform.
  • Seite 15: Sicherheit Am Arbeitsplatz

    Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Sicherheit am Arbeitsplatz Die Abbildungen in diesem Handbuch zeigen unter Halten Sie sich fern von der Umständen einen Ausleger mit Reifen und Rädern Maschine, wenn sie Strom anstatt mit Kettenrädern. Alle Sicherheitshinweise führende Leitungen berührt.
  • Seite 16 Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Lesen, verstehen und befolgen Sie alle Aufschriften, S-60 XC, S-65 XC, S-60 TRAX, S-65 TRAX: Wenn Anweisungen und Handbücher, die sich auf die Last auf der Plattform 300 kg übersteigt, müssen verwendetes Zubehör beziehen.
  • Seite 17 Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Wenden Sie größte Vorsicht an, wenn der Nehmen Sie die Maschine bei starkem oder böigem Neigungsalarm bei angehobener Plattform ausgelöst Wind nicht in Betrieb. Die Fläche der Plattform oder wird. Die Anzeigelampe Maschine nicht waagerecht der Ladung darf nicht vergrößert werden.
  • Seite 18 Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Verändern bzw. deaktivieren Sie keine Bestandteile Platzieren bzw. befestigen der Maschine, die zur Sicherheit und Stabilität der Sie keine fixen oder Maschine beitragen. überhängenden Lasten auf irgendeinem Teil der Ersetzen Sie niemals Teile, die für die Stabilität der Maschine.
  • Seite 19 Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Gefahr beim Betrieb in Sturzgefahr Arbeitsbereichen mit Gefälle Personen auf der Arbeitsbühne müssen Fahren Sie die Maschine nicht über abschüssiges Sicherheitsgurte bzw. die oder ansteigendes Gelände mit einem Gefälle in den behördlichen Fahrt- und Querrichtung, das außerhalb des Bestimmungen zulässigen Bereichs für die Maschine liegt.
  • Seite 20 Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Kollisionsgefahr Beachten und verwenden Sie für die Fahr- und Lenkfunktionen die farbkodierten Richtungspfeile auf Berücksichtigen Sie beim der Plattformsteuerung und am Fahrgestell. Fahren oder beim Betrieb die eingeschränkte Vergewissern Sie sich vor Sichtweite und tote Winkel.
  • Seite 21: Verletzungsgefahr

    Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Verletzungsgefahr Gefahr durch beschädigte Maschine Nehmen Sie die Maschine nur in einem gut Verwenden Sie niemals eine beschädigte Maschine belüfteten Bereich in Betrieb, um eine oder eine Maschine, die nicht richtig arbeitet. Kohlenmonoxidvergiftung zu verhindern.
  • Seite 22: Batteriesicherheit

    Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Batteriesicherheit Sicherheitshinweise für den Kontaktalarm Verätzungsgefahr Lesen, verstehen und befolgen Sie alle Warnhinweise und Anweisungen für den Batterien enthalten Säure. Kontaktalarm. Tragen Sie während des Umgangs mit Batterien stets Die zulässige Nennlast der Plattform darf nicht Schutzkleidung und eine überschritten werden.
  • Seite 23: Sicherheitshinweise Für Die Rohrablagen

    Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Sicherheitshinweise für die Sicherheitshinweise für Rohrablagen Plattenträger Lesen, verstehen und befolgen Sie alle Warnungen Lesen, verstehen und befolgen Sie alle und Anweisungen für die Rohrablagen. Warnhinweise und Anweisungen für die Plattenträger. Die zulässige Nennlast der Plattform darf nicht überschritten werden.
  • Seite 24: Sicherheitsbestimmungen Für Schweißarbeiten

    Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Sicherheitsbestimmungen für Sicherung nach jedem Einsatz Schweißarbeiten Wählen Sie einen sicheren Abstellplatz, d.h. eine feste, ebene und waagerechte Fläche ohne Lesen, verstehen und befolgen Sie alle Warnungen Hindernisse und Verkehr. und Anweisungen für das Schweißaggregat. Fahren Sie den Ausleger ein, und senken Sie ihn Beim Anschließen der Schweißleitungen oder -kabel in die eingefahrene Position ab.
  • Seite 25: Legende

    Zweite Auflage • Erster Druck Bedienungsanleitung Legende Legende Die Abbildungen in diesem Handbuch zeigen unter Umständen einen Ausleger mit Reifen und Rädern anstatt mit Kettenrädern. Alle Sicherheitshinweise und Bedienungsanweisungen gelten gleichermaßen für die Maschinen S-60 TRAX und S-65 TRAX, auch wenn auf den Bildern keine Kettenräder zu sehen sind. Nicht lenkbares Rad bzw.
  • Seite 26: Steuerung

    Bedienungsanleitung Zweite Auflage • Erster Druck Steuerung Steuerung Die Abbildungen in diesem Handbuch zeigen unter Die Bodensteuerungsstation dient dazu, die Plattform Umständen einen Ausleger mit Reifen und Rädern zum Parken und für Funktionstests anzuheben. In anstatt mit Kettenrädern. Alle Sicherheitshinweise Notfällen kann die Bodensteuerungsstation auch zur und Bedienungsanweisungen gelten gleichermaßen Bergung von handlungsunfähigen Personen auf der...
  • Seite 27: Bodensteuerpult

    Zweite Auflage • Erster Druck Bedienungsanleitung Steuerung Bodensteuerpult LCD-Display Totmanntaster Auf dem Display werden der Betriebssstundenzähler, die Spannung, der Halten Sie den Totmanntaster gedrückt, um die Öldruck und die Kühlmitteltemperatur angezeigt. Funktionen der Bodensteuerung zu aktivieren. Das Display informiert außerdem über Taster Ausleger senken Fehlercodes und andere Wartungsinformationen.
  • Seite 28 Bedienungsanleitung Zweite Auflage • Erster Druck Steuerung 11 Schlüsselschalter für Auswahl 16 Taster Plattformausrichtung nach unten /Bodensteuerung/Plattformsteuerung Drücken Sie den Taster zur Ausrichtung der Drehen Sie den Schlüsselschalter in die Stellung Plattform nach unten, um die Plattform nach . Dadurch wird die Maschine ausgeschaltet. unten auszurichten.
  • Seite 29 Zweite Auflage • Erster Druck Bedienungsanleitung Steuerung Plattformsteuerpult Teile-Nr. 1312109GRGT ® -60/65 XC ™ ® -60/65 HF S ® -60/65 TRAX ™...
  • Seite 30 Bedienungsanleitung Zweite Auflage • Erster Druck Steuerung ® -60/65 XC ™ ® -60/65 HF S ® -60/65 TRAX ™ Teile-Nr. 1312109GRGT...
  • Seite 31: Plattformsteuerpult

    Zweite Auflage • Erster Druck Bedienungsanleitung Steuerung Plattformsteuerpult Fehler-Anzeigelampe Hupentaster Die leuchtende Lampe weist auf einen Systemfehler hin. Solange Sie diesen Taster drücken, ertönt die Hupe. Lassen Sie den Taster wieder los, um den Anzeigelampe für beschränkte Reichweite, Hupton abzubrechen. Gewicht.
  • Seite 32 Bedienungsanleitung Zweite Auflage • Erster Druck Steuerung 11 Anzeigelampe Ausleger anheben/einfahren 17 Proportionaler Steuerhebel mit zwei Achsen für Fahr- und Lenkfunktionen Heben Sie den Ausleger an bzw. fahren Sie ihn ODER Proportionaler Steuerhebel für die ein, bis die Lampe erlischt. Fahrfunktion und Daumenwippschalter für die Lenkfunktion.
  • Seite 33 Zweite Auflage • Erster Druck Bedienungsanleitung Steuerung 19 Schalter Antriebsaktivierung 24 Schalter Motor starten Wenn die Lampe für die Antriebsaktivierung Bewegen Sie den Schalter Motor starten nach blinkt, halten Sie zum Fahren den Schalter links oder rechts, um den Motor zu starten. Antriebsaktivierung nach links oder rechts 25 Benzin-/Propangasmodelle:Kraftstoff- gedrückt, und bewegen Sie den Steuerhebel...
  • Seite 34: Inspektionen

    Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Inspektionen Die Abbildungen in diesem Handbuch zeigen unter Wichtige Aspekte der Inspektion vor Umständen einen Ausleger mit Reifen und Rädern Inbetriebnahme anstatt mit Kettenrädern. Alle Sicherheitshinweise und Bedienungsanweisungen gelten gleichermaßen Der Bediener ist dafür verantwortlich, die Inspektion für die Maschinen S-60 TRAX und S-65 TRAX, auch vor Inbetriebnahme und regelmäßige wenn auf den Bildern keine Kettenräder zu sehen...
  • Seite 35 Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Inspektion vor Inbetriebnahme Winkelsensor Primärausleger  Neigungssensor Drehtisch  Vergewissern Sie sich, dass die  Bedienungsanleitung vollständig und lesbar ist Seilzuglängensensor  und sich im Aufbewahrungsfach auf der Plattform Alarmeinrichtungen und Warnlampen (falls ...
  • Seite 36: Wichtige Aspekte Der Funktionstests

    Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Wichtige Aspekte der Funktionstests Die Funktionstests dienen dazu, Fehlfunktionen bereits vor Inbetriebnahme der Maschine festzustellen. Der Bediener muss die Anweisungen Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen. Eine Maschine mit Fehlfunktionen darf niemals Nehmen Sie die Maschine nur in verwendet werden.
  • Seite 37: An Der Bodensteuerung

    Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen An der Bodensteuerung Maschinenfunktionen überprüfen Wählen Sie ein ebenes, waagerechtes Drücken Sie nicht den Testgelände mit fester Oberfläche, das keine Totmanntaster. Versuchen Hindernisse aufweist. Sie, jeden Ausleger- und Plattformfunktionstaster zu Drehen Sie den Schlüsselschalter in die Stellung betätigen.
  • Seite 38: An Der Plattformsteuerung

    Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Reserveantrieb überprüfen NOT-AUS-Taster überprüfen 10 Drehen Sie den Schlüsselschalter auf 15 Starten Sie den Motor. Bodensteuerung, und schalten Sie den Motor ab. 16 Drücken Sie den roten NOT-AUS-Taster der 11 Ziehen Sie den roten NOT-AUS-Taster in die Plattformsteuerung in die Stellung Stellung Ergebnis: Der Motor sollte sich abschalten, und...
  • Seite 39: Lenkung Überprüfen

    Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Maschinenfunktionen überprüfen Fahrverhalten und Bremsen überprüfen 24 Betätigen Sie den Fußschalter. 29 Betätigen Sie den Fußschalter. 25 Aktivieren Sie die Steuerhebel oder Kippschalter 30 Bewegen Sie den Steuerhebel Fahren langsam in die durch den blauen Pfeil auf dem Steuerpult für alle Maschinenfunktionen.
  • Seite 40: Pendelachse Überprüfen

    Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Pendelachse überprüfen Antriebsaktivierungssystem überprüfen 32 Fahren Sie mit dem rechten gelenkten Rad bzw. 35 Betätigen Sie den Fußschalter, und senken Sie Kettenrad auf einen 15 cm hohen Block oder den Ausleger in die eingefahrene Position ab. Bordstein.
  • Seite 41: Begrenzung Der Fahrgeschwindigkeit Überprüfen

    Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Begrenzung der Fahrgeschwindigkeit Fahrsicherung für Neigungen überprüfen überprüfen 45 Betätigen Sie den Fußschalter. 39 Betätigen Sie den Fußschalter. 46 Fahren Sie die Maschine mit vollständig eingefahrenem Ausleger auf eine Schräge mit 40 Heben Sie den Ausleger um ungefähr 10° aus einem Neigungswinkel der Maschine (von vorne der horizontalen Position an.
  • Seite 42 Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen 55 Betätigen Sie den Fußschalter. 61 S-60 XC, S-65 XC, S-60 TRAX und S-65 TRAX: Fahren Sie die Maschine auf eine Schräge mit 56 Fahren Sie die Maschine mit vollständig einem Rollwinkel (von Seite zu Seite) von mehr eingefahrenem Ausleger auf eine Schräge mit als 5°.
  • Seite 43: Reserveantrieb Überprüfen

    Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Reserveantrieb überprüfen Kontaktalarm testen (falls vorhanden) 65 Schalten Sie den Motor ab. 72 Betätigen Sie den Fußschalter nicht, und drücken Sie auf das Kontaktalarmkabel, um den 66 Ziehen Sie den roten NOT-AUS-Taster in die Aktuator aus der Schaltbuchse zu lösen.
  • Seite 44: Flugzeugschutz Prüfen (Falls Vorhanden)

    Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Flugzeugschutz prüfen (falls vorhanden) 76 Versuchen Sie, alle Maschinenfunktionen zu aktivieren. Hinweis: Diese Prüfung muss unter Umständen von zwei Personen durchgeführt werden. Ergebnis: Keine der Maschinenfunktionen ist verfügbar. 79 Bewegen Sie die gelbe Stoßleiste am Boden der Plattform 10 cm in eine beliebige Richtung.
  • Seite 45: Inspektion Des Arbeitsplatzes

    Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Inspektion des Arbeitsplatzes Die folgenden Gefahrenquellen müssen vermieden werden: Abhänge oder Schlaglöcher  Schwellen, Hindernisse am Boden oder Schutt  Abschüssiges Gelände  Nehmen Sie die Maschine nur in Instabiler oder rutschiger Untergrund ...
  • Seite 46 Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Inspektion von Aufschriften mit Teile-Nr. Legende – Aufschriften Menge Symbolen 1258950 Bodensteuerpult. S-60 XC, S-60 HF, S-60 TRAX Verwenden Sie die Abbildungen auf der nächsten 1263542 Aufkleber – Fachzugang Seite, um festzustellen, ob alle Aufschriften lesbar 1272242 Aufkleber –...
  • Seite 47 Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Teile-Nr. 1312109GRGT ® -60/65 XC ™ ® -60/65 HF S ® -60/65 TRAX ™...
  • Seite 48: Bedienungsanweisungen

    Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Bedienungsanweisungen Die Abbildungen in diesem Handbuch zeigen unter Grundsätzliches Umständen einen Ausleger mit Reifen und Rädern Dieser Abschnitt enthält Anweisungen für jeden anstatt mit Kettenrädern. Alle Sicherheitshinweise Bereich des Maschinenbetriebs. Der Bediener ist für und Bedienungsanweisungen gelten gleichermaßen die Einhaltung aller Sicherheitsbestimmungen und für die Maschinen S-60 TRAX und S-65 TRAX, auch...
  • Seite 49 Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Motor starten NOT-AUS Drücken Sie den roten NOT-AUS-Taster an der Dieselmodelle Bodensteuerung oder auf dem Plattformsteuerpult in die Stellung , um sämtliche Funktionen Schalten Sie den Schlüsselschalter der anzuhalten und den Motor abzuschalten. Bodensteuerung in die gewünschte Stellung.
  • Seite 50 Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Betrieb vom Boden aus Bedienung von der Plattform aus Drehen Sie den Schlüsselschalter in die Stellung Drehen Sie den Schlüsselschalter in die Stellung Bodensteuerung. Plattformsteuerung. Ziehen Sie den roten NOT-AUS-Taster in die Ziehen Sie die roten NOT-AUS-Taster der Stellung Bodensteuerung und der Plattformsteuerung in die Stellung...
  • Seite 51: Fahrt Auf Abschüssigem Gelände

    Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Lenken Fahrt auf abschüssigem Gelände Betätigen Sie den Fußschalter. Stellen Sie fest, für welches Gefälle (in Fahrt- und Querrichtung) die Maschine zugelassen ist, und Bewegen Sie den Steuerhebel Fahren/Lenken bestimmen Sie das vorhandene Gefälle. langsam in die durch die blauen oder gelben Dreiecke angezeigte Richtung, Maximal zulässiges Gefälle,...
  • Seite 52: Antriebsaktivierung

    Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Gefälle bestimmen: Antriebsaktivierung Messen Sie das Gefälle mit einem digitalen Eine blinkende Lampe Neigungsmesser, ODER wenden Sie das signalisiert, dass sich der nachfolgend beschriebene Verfahren an. Ausleger über eines der nicht lenkbaren Räder bzw. Sie benötigen dazu die folgenden Gegenstände: Kettenräder hinausbewegt hat und die Fahrfunktion...
  • Seite 53 Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Auswahl der Motordrehzahl Anzeigelampen Betriebsparameter Wählen Sie die Motordrehzahl mithilfe der Symbole Die Anzeigelampen Betriebsparameter beginnen zu auf dem Steuerpult aus. leuchten und weisen den Bediener darauf hin, dass eine Funktion unterbrochen wurde und/oder eine Wenn der Fußschalter nicht betätigt wird, befindet Aktion des Bedieners notwendig ist.
  • Seite 54: Anzeigelampe Für Plattformüberlastung

    Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Plattform nicht waagerecht (Abweichung Wenn der Neigungsalarm ausgelöst > ±10°) wird, während die Plattform bergaufwärts positioniert ist: Wenn die Plattformausrichtung um > +/-10° vom Zielwinkel abweicht, beginnt die Anzeigelampe Senken Sie den Ausleger ab. Maschinenfehlfunktion zu leuchten und auf dem LCD-Display wird der Fehlercode 98-10 angezeigt.
  • Seite 55: Reichweite Der Plattform Je Nach Belastung

    Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Anzeigelampe Maschinenfehlfunktion Reichweite der Plattform je nach Belastung Die Reichweite wird automatisch entsprechend der Eine leuchtende Lampe signalisiert Last auf der Plattform gesteuert. einen Systemfehler. S-60 XC, S-65 XC, S-60 TRAX, S-65 TRAX Unbeschränkte Reichweite: bei einer Plattformlast von weniger als 661 lb/300 kg.
  • Seite 56: Aktivierungseinstellungen Des Neigungssensors

    Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen S-60 HF Aktivierungseinstellungen des Plattformlast: 600 lb/272 kg Neigungssensors Fahrgestell Max. Max. Fahrgestell winkel (von Höhe Reichweite S-60 XC, S-60 TRAX winkel (von Seite zu Seite) vorne nach Plattformlast: 660 lb/300 kg hinten) Max.
  • Seite 57: Lcd-Display

    Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen LCD-Display S-60 XC, S-65 XC, S-60 TRAX, S-65 TRAX: Die Anzeigelampe für Auf dem LCD-Display an der Bodensteuerung die Reichweite leuchtet, wenn die werden die Betriebsstunden, die Spannung, der Plattformlast mehr als 660 lb/300 kg Öldruck und die Kühlmitteltemperatur angezeigt.
  • Seite 58 Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Wenn auf dem LCD-Display die Meldung „Regen Drücken Sie OK. Auf dem LCD-Display wird der Required“ (Regeneration erforderlich) angezeigt wird, Warnhinweis „Non-flammable Environment“ muss der Dieselpartikelfilter (DPF) einer Stillstand- (Nicht entzündliche Umgebung) angezeigt. Regeneration unterzogen werden.
  • Seite 59 Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Starten Sie gegebenenfalls den Motor. Nachdem die Regeneration erfolgreich gestartet Möglicherweise erscheint auf dem LCD-Display wurde, läuft sie automatisch weiter und auf dem die Meldung „Engine Warming“ (Motor wärmt LCD-Display erscheint folgende Meldung: auf).
  • Seite 60: Kontaktalarm (Falls Vorhanden)

    Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Kontaktalarm (falls vorhanden) Betrieb mit Flugzeugschutz (falls vorhanden) Der Kontaktalarm dient dazu, das Bodenpersonal zu Wenn die Plattformstoßleiste mit einem Gegenstand warnen, wenn der Bediener das Plattformsteuerpult in Berührung kommt, sind keine Funktionen mehr berührt.
  • Seite 61: Anweisungen Für Rohrablagen

    Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Anweisungen für Rohrablagen Bitte beachten und befolgen: Die Rohrablageneinheit besteht aus zwei  Die Rohrablagen müssen auf der Innenseite der Rohrablagen, die auf beiden Plattformseiten Plattform montiert werden. positioniert und mit Bügelschrauben am Geländer ...
  • Seite 62: Plattenträgereinheit

    Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Verwendung der Rohrablage Plattenträgereinheit Stellen Sie sicher, dass die Montage- und Bringen Sie den Warnhinweis auf der Installationsanweisungen für die Rohrablage Vorderseite jedes Plattenträgers an (falls genau befolgt wurden und dass die Rohrablagen erforderlich).
  • Seite 63: Anbringen Der Polster

    Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Anbringen der Polster Bringen Sie die beiden Polster am Plattformgeländer an. Positionieren Sie die Polster so, dass die Platten nicht direkt mit dem Plattformgeländer in Berührung kommen können. Anbringen des Gurts Öffnen Sie die Klammer, und montieren Sie sie um eine vertikale Stange des Plattformgeländers.
  • Seite 64: Nach Jedem Einsatz

    Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Nach jedem Einsatz Wählen Sie einen sicheren Abstellplatz, d.h. eine feste, ebene und waagerechte Fläche ohne Hindernisse und Verkehr. Fahren Sie den Ausleger ein, und senken Sie ihn in die eingefahrene Position ab. Drehen Sie den Drehtisch so, dass sich der Ausleger zwischen den nicht lenkbaren Rädern bzw.
  • Seite 65: Transport- Und Hebeanweisungen

    Zweite Auflage • Erster Druck Bedienungsanleitung Transport- und Hebeanweisungen Transport- und Hebeanweisungen Die Abbildungen in diesem Handbuch zeigen unter  Sichern Sie den Drehtisch vor dem Transport mit Umständen einen Ausleger mit Reifen und Rädern der entsprechenden Drehsperre gegen anstatt mit Kettenrädern. Alle Sicherheitshinweise Drehbewegungen.
  • Seite 66: Transportsicherung Auf Einem Lastkraftwagen Oder Anhänger

    Bedienungsanleitung Zweite Auflage • Erster Druck Transport- und Hebeanweisungen Transportsicherung auf einem Plattform sichern – S-60 XC, S-60 HF und S-60 TRAX Lastkraftwagen oder Anhänger Achten Sie darauf, dass sich die Plattform in der Sichern Sie den Drehtisch bei jedem Transport mit eingefahrenen Position befindet.
  • Seite 67 Zweite Auflage • Erster Druck Bedienungsanleitung Transport- und Hebeanweisungen Hebeanweisungen Senken Sie den Ausleger ganz ab, und fahren Sie ihn vollständig ein. Senken Sie den Korbausleger vollständig ab. (falls vorhanden) Bestimmen Sie mithilfe der Tabelle und der Abbildung auf dieser Seite den Schwerpunkt der Bitte beachten und befolgen: Maschine.
  • Seite 68: Wartung

    Bedienungsanleitung Zweite Auflage • Erster Druck Wartung Wartung Motorölstand überprüfen Eine gute Motorleistung und lange Lebensdauer des Motors können nur erreicht werden, wenn das Motoröl immer auf angemessenem Stand gehalten wird. Wenn die Maschine mit falschem Ölstand Bitte beachten und befolgen: betrieben wird, können Teile des Motors beschädigt werden.
  • Seite 69: Anforderungen Für Diesel-Kraftstoff

    Zweite Auflage • Erster Druck Bedienungsanleitung Wartung Anforderungen für Diesel-Kraftstoff Hydraulikölstand überprüfen Eine zufriedenstellende Motorleistung wird nur mit Für den Maschinenbetrieb ist es unbedingt Kraftstoff von guter Qualität erzielt. Bei Verwendung erforderlich, dass das Hydrauliköl auf eines guten Kraftstoffs haben Sie die Gewissheit, angemessenem Stand gehalten wird.
  • Seite 70: Kühlmittelstand Überprüfenflüssigkeitsgekühlte Modelle

    Bedienungsanleitung Zweite Auflage • Erster Druck Wartung Kühlmittelstand überprüfen – Batterien überprüfen flüssigkeitsgekühlte Modelle Für den sicheren Maschinenbetrieb und eine adäquate Maschinenleistung ist es sehr wichtig, dass Um eine lange Lebensdauer des Motors zu sich die Batterien in gutem Zustand befinden. Ein gewährleisten, muss das Kühlmittel immer auf dem falscher Flüssigkeitsstand oder beschädigte Kabel richtigen Stand gehalten werden.
  • Seite 71: Planmäßige Wartungsarbeiten

    Zweite Auflage • Erster Druck Bedienungsanleitung Wartung Planmäßige Wartungsarbeiten Die Wartungsarbeiten, die zur Inbetriebnahme und vierteljährlich, jährlich und alle zwei Jahre auszuführen sind, dürfen nur von den für die Arbeiten an dieser Maschine ausgebildeten Personen und gemäß den Anweisungen in den Service- und Wartungshandbüchern für diese Maschine durchgeführt werden.
  • Seite 72: Technische Daten

    Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Technische Daten Modell S-60 XC Lärmemission Maximale Arbeitshöhe 66 ft 20,29 m Schalldruckpegel an der Arbeitsstation am 83 dBA Boden Maximale Plattformhöhe 60 ft 18,29 m Schalldruckpegel an der Arbeitsstation auf der 79 dBA Horizontale Reichweite, Plattform 48 ft 6 in...
  • Seite 73 Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten Modell S-65 XC Lärmemission Maximale Arbeitshöhe 71 ft 21,81 m Schalldruckpegel an der Arbeitsstation 83 dBA am Boden Maximale Plattformhöhe 65 ft 19,81 m Schalldruckpegel an der Arbeitsstation 79 dBA Horizontale Reichweite, Plattform 54 ft 2 in 16,51 m auf der Plattform...
  • Seite 74 Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Modell S-60 TRAX Lärmemission Maximale Arbeitshöhe 66 ft 20,29 m Schalldruckpegel an der Arbeitsstation am 83 dBA Boden Maximale Plattformhöhe 60 ft 18,29 m Schalldruckpegel an der Arbeitsstation auf der 79 dBA Horizontale Reichweite, Plattform 48 ft 7 in 14,8 m...
  • Seite 75 Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten Modell S-65 TRAX Lärmemission Maximale Arbeitshöhe 71 ft 21,81 m Schalldruckpegel an der Arbeitsstation am 83 dBA Boden Maximale Plattformhöhe 65 ft 19,81 m Schalldruckpegel an der Arbeitsstation auf der 79 dBA Horizontale Reichweite, Plattform 54 ft 2 in 16,51 m...
  • Seite 76 Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Modell S-60 HF Lärmemission Maximale Arbeitshöhe 66 ft 2 in 20,33 m Schalldruckpegel an der Arbeitsstation am Boden 83 dBA Maximale Plattformhöhe 60 ft 2 in 18,33 m Schalldruckpegel an der Arbeitsstation auf der 79 dBA Plattform Horizontale Reichweite, Plattform...
  • Seite 77 Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten Modell S-65 HF Lärmemission Maximale Arbeitshöhe 71 ft 2 in 21,86 m Schalldruckpegel an der Arbeitsstation am 83 dBA Boden Maximale Plattformhöhe 65 ft 2 in 19,86 m Schalldruckpegel an der Arbeitsstation auf der 79 dBA Horizontale Reichweite, Plattform 51 ft 2 in...
  • Seite 78: Xc Und S-60 Trax Reichweitentabelle

    Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten S-60 XC und S-60 TRAX Reichweitentabelle Maximale Plattformtragfähigkeit 1 000 lb 454 kg 660 lb 300 kg Vertikale Werte Horizontale Werte -10 ft -3,05 m -10 ft -3,05 m 0 ft 0 ft 10 ft 3,05 m 10 ft...
  • Seite 79: Xc Und S-65 Trax Reichweitentabelle

    Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten S-65 XC und S-65 TRAX Reichweitentabelle Maximale Plattformtragfähigkeit 1 000 lb 454 kg 660 lb 300 kg Vertikale Werte Horizontale Werte -20 ft -6,1 m -10 ft -3,05 m -10 ft -3,05 m 0 ft 0 ft 10 ft...
  • Seite 80 Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten S-60 HF Reichweitentabelle Maximale Plattformtragfähigkeit 1 000 lb 454 kg 600 lb 272 kg Vertikale Werte Horizontale Werte -10 ft -3,05 m -10 ft -3,05 m 0 ft 0 ft 10 ft 3,05 m 10 ft 3,05 m...
  • Seite 81 Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten S-65 HF Reichweitentabelle Maximale Plattformtragfähigkeit 1 000 lb 454 kg 600 lb 272 kg Vertikale Werte Horizontale Werte -10 ft -3,05 m -10 ft -3,05 m 0 ft 0 ft 10 ft 3,05 m 10 ft 3,05 m...
  • Seite 82 Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Contents of EC Declaration of Conformity - 1 <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives: 1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field>...
  • Seite 83 Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten Contents of EC Declaration of Conformity - 2 <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives: 1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with the application of European Harmonized Standard EN 280:2013+A1:2015.
  • Seite 84 Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Contents of UK Declaration of Conformity <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation: 1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in type-examination certificate <variable field>...
