Alternator
CHASSIS
Starter Battery

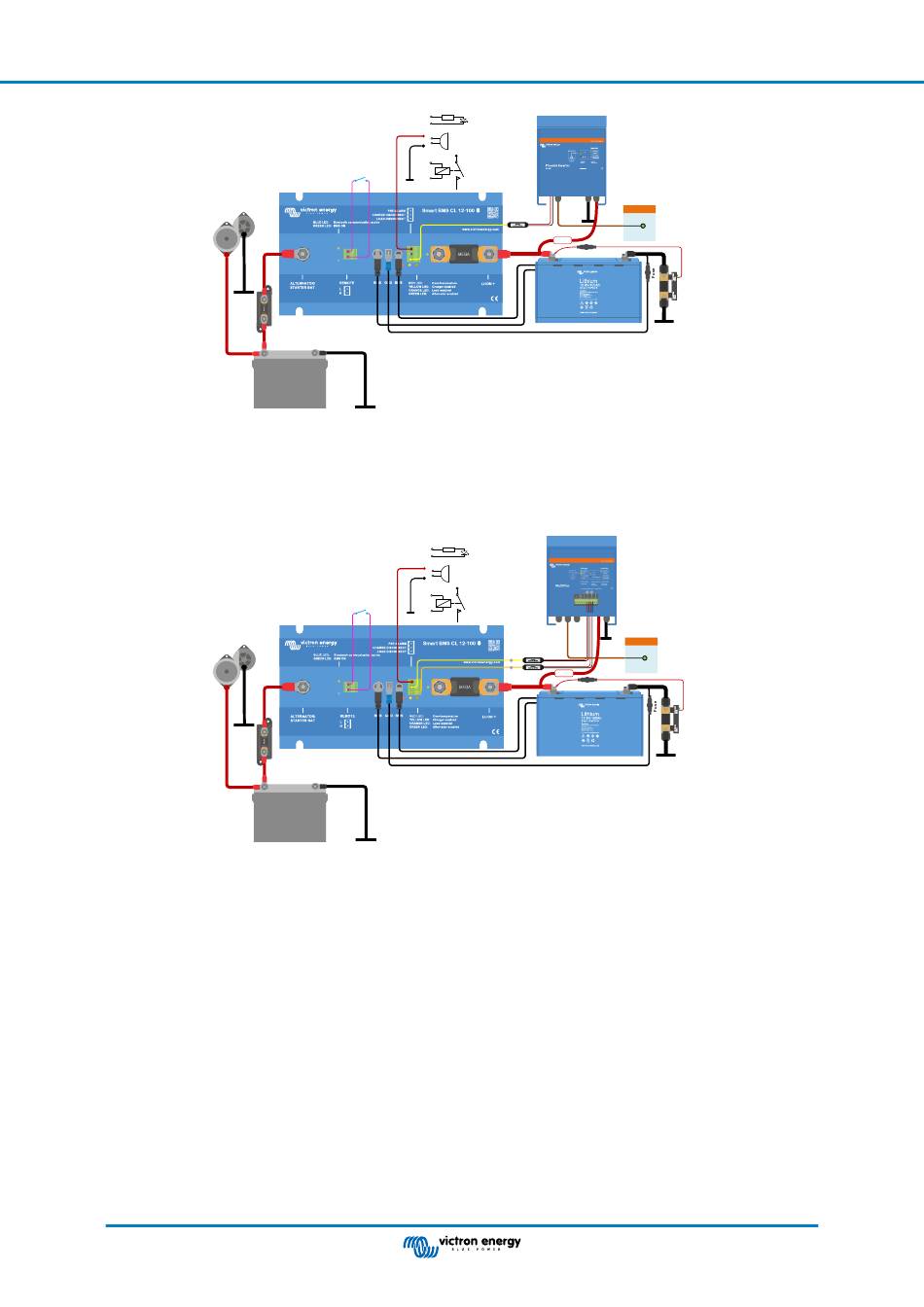

Anwendungsbeispiel mit einem Phoenix VE.Bus Wechselrichter mit einer Mindestnennscheinleistung von 3 kVA
Dieser VE.Bus-Wechselrichter benötigt ein invertierendes Kabel zum ferngesteuerten Ein-/Ausschalten, um über den
Lasttrennausgang der BMS gesteuert zu werden. Der SmartShunt liefert Informationen über den Ladezustand der Lithium-
Batterie.
Alternator
CHASSIS
Starter Battery
Anwendungsbeispiel mit 3kVA Multi eines neueren Typs, der über Zusatzeingänge verfügt
Größere Wechselrichter/Ladegeräte, wie dieses MultiPlus 12/3000, benötigen zwei invertierende Kabel zum ferngesteuerten
Ein-/Ausschalten, eines zur Steuerung der Ladefunktion des Multi über den Ladetrennausgang und eines zur Steuerung des
Wechselrichters des Multi über den Lasttrennausgang des BMS. Für das oben genannte System muss der Multi ein neueres
Modell sein, das über Zusatzeingänge verfügt. Dies erfordert eine zusätzliche Konfiguration. Für weitere Informationen lesen Sie
bitte das Dokument
Handbuch zum Anschluss von Lithium-Batterie-Systemen an
Seite 7
Smart BMS CL 12-100
Led
Alarm
DC buzzer
Relay
Remote on/off
CHASSIS
Inverting remote
on/off cable
CHASSIS
Led
DC buzzer
Alarm
MultiPlus 12/3000
Remote on/off
Relay
CHASSIS
Inverting remote
on/off cable
1
2
CHASSIS
AC load
CHASSIS
Fuse
Lithium Battery Smart
SmartShunt
CHASSIS
1 2
CHASSIS
AC load
Fuse
Lithium Battery Smart
SmartShunt
CHASSIS
Multis.
Installation und Konfiguration
