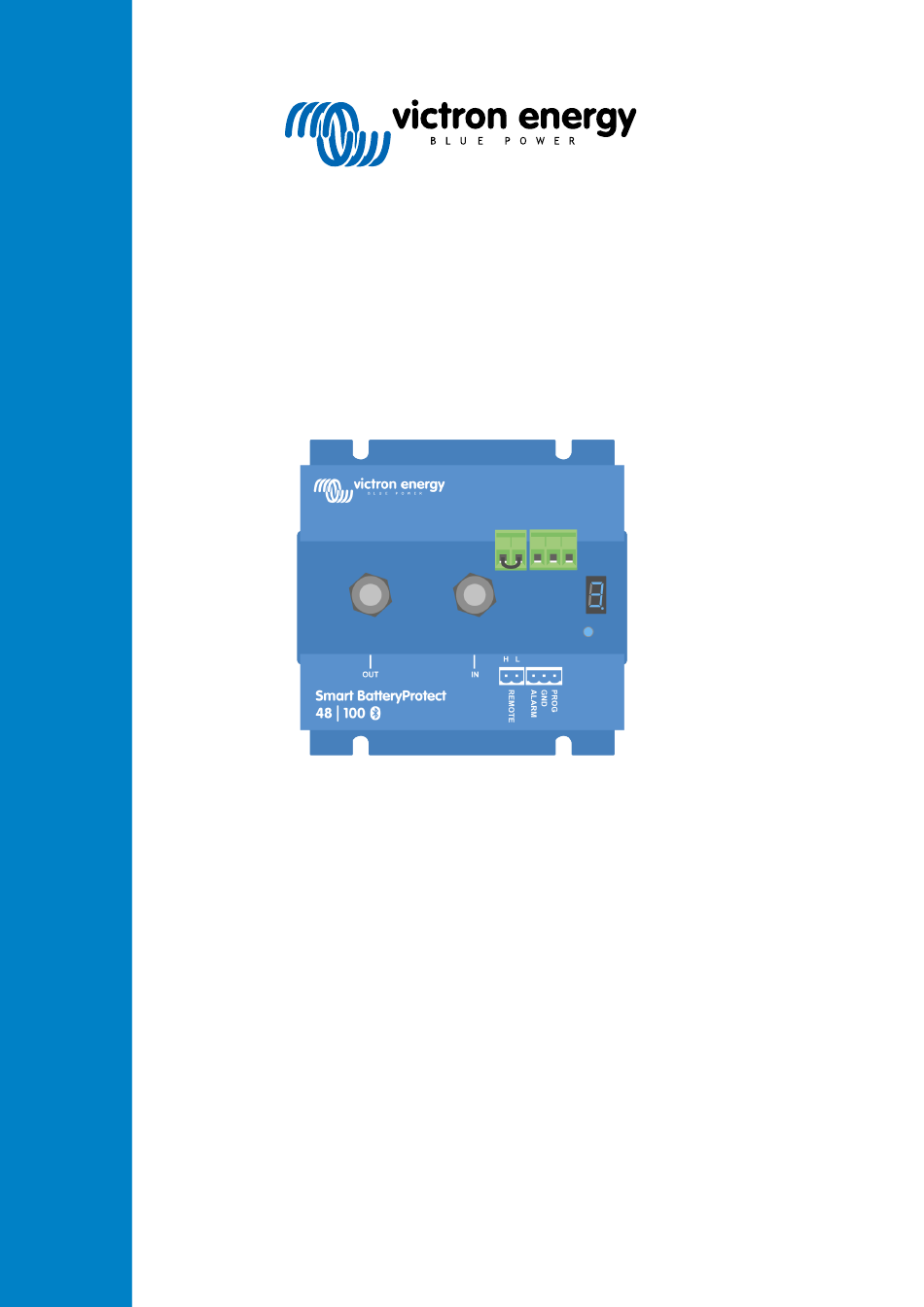

- Seite 1 DEUTSCH Smart BatteryProtect 48V 100A 48V - 100A rev 00 08/2022...
-
Seite 2: Inhaltsverzeichnis
Smart BatteryProtect 48V 100A Inhaltsverzeichnis 1. Einführung ..........................1 2. Eigenschaften ......................... 2 3. Beispiele für Installation und Verkabelung ..................3 3.1. Vorsichtsmaßnahmen und Hinweise zur Installation ..............3 3.2. Warnung beim Anschluss von Wechselrichtern und Wechselrichtern/Ladegeräten ......... 4 3.3. Verkabelungsbeispiele ...................... 5 3.3.1. -
Seite 3: Einführung
Smart BatteryProtect 48V 100A 1. Einführung Der Smart BatteryProtect trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt. Er bietet auch eine Alternative zur Deaktivierung von Ladegeräten ohne ferngesteuerte Ein-/Aus-Schaltung zum Schutz vor Überspannung. -
Seite 4: Eigenschaften
Smart BatteryProtect 48V 100A 2. Eigenschaften Der Smart BatteryProtect bietet eine breite Auswahl an verschiedenen Eigenschaften. Dazu gehören: • Schutz der Batterie vor übermäßiger Entladung und kann als Ein-/Aus-Schalter für das System verwendet werden. • Einfache Bluetooth-Programmierung. • Eine spezielle Einstellung für Lithium-Batterien. Diese Eigenschaft ermöglicht die externe Steuerung durch ein BMS wie das VE.Bus BMS oder Lynx Smart BMS. -
Seite 5: Beispiele Für Installation Und Verkabelung
Smart BatteryProtect 48V 100A 3. Beispiele für Installation und Verkabelung 3.1. Vorsichtsmaßnahmen und Hinweise zur Installation Bei der Installation eines Smart BatteryProtect gibt es einige grundlegende Dinge zu beachten: 1. Der Smart BatteryProtect ist in einem gut belüfteten Bereich und vorzugsweise in Nähe der Batterie (Abstand maximal 50 cm) anzubringen (aufgrund möglicher Schadgase jedoch nicht über der Batterie!). -
Seite 6: Warnung Beim Anschluss Von Wechselrichtern Und Wechselrichtern/Ladegeräten
Smart BatteryProtect 48V 100A 3.2. Warnung beim Anschluss von Wechselrichtern und Wechselrichtern/ Ladegeräten Es ist unter keinen Umständen erlaubt, Wechselrichter oder Wechselrichter/Ladegeräte über ihre DC- Eingänge an einen SBP anzuschließen, es kann ein Rückstrom fließen, der den SBP beschädigt. Wenn Sie einen Wechselrichter oder ein Wechselrichter/Ladegerät über einen SBP steuern möchten, müssen Sie... -
Seite 7: Verkabelungsbeispiele
Smart BatteryProtect 48V 100A 3.3. Verkabelungsbeispiele Dieser Abschnitt enthält verschiedene Beispiele für die Verkabelung, um alle Möglichkeiten der Verkabelung aufzuzeigen. 3.3.1. Smart BatteryProtect in einem einfachen System Das folgende Beispiel zeigt einen Smart BatteryProtect mit der Drahtschleife (Standard) zwischen L und H der Klemme zum ferngesteuerten Ein-/Aus-Schalten. -
Seite 8: Smart Batteryprotect Ferngesteuerte Ein-/Aus-Schaltung
Smart BatteryProtect 48V 100A 3.3.2. Smart BatteryProtect Ferngesteuerte Ein-/Aus-Schaltung Das folgende Beispiel zeigt einen Smart BatteryProtect in einem einfachen System mit einem ferngesteuerten Ein-/Aus-Schalter, der mit den Klemmen zum ferngesteuerten Ein-/Aus-Schalten verkabelt ist. Mit diesem Schalter können Sie zum Beispiel das System aus der Ferne ein- und ausschalten. Der Stromverbrauch des Smart BatteryProtect ist mit weniger als 1 mA im ausgeschalteten Zustand vernachlässigbar (siehe Kapitel... -
Seite 9: Smart Batteryprotect In Einem Lithium-System Mit Externem Bms Und Lasttrennausgang
Smart BatteryProtect 48V 100A 3.3.4. Smart BatteryProtect in einem Lithium-System mit externem BMS und Lasttrennausgang Dieses Verkabelungsbeispiel zeigt einen Smart BatteryProtect, der mit einem Lithium-System verkabelt ist, das von einem externen BMS (Victron smallBMS mit Voralarm) gesteuert wird. Dieses BMS verfügt über einen Last- und einen Lasttrennausgang, die direkt mit dem Eingang H der Klemme zum ferngesteuerten Ein-/Aus-Schalten des Smart BatteryProtect verdrahtet werden können. -
Seite 10: Zwei Smart Batteryprotects Zur Steuerung Von Last Und Ladegerät
Smart BatteryProtect 48V 100A 3.3.5. Zwei Smart BatteryProtects zur Steuerung von Last und Ladegerät Es ist auch möglich, mehrere Smart BatteryProtect in einem System zu haben, zum Beispiel, um Ladegeräte und Lasten gleichzeitig zu steuern. Wenn das BMS eine Zellenunterspannung meldet, trennt der für die Last zuständige SBP die Last von der Batterie, um die Batterie vor einer weiteren Entladung zu schützen. - Seite 11 Smart BatteryProtect 48V 100A Relay Buzzer DC loads Verkabelung einer LED, eines akustischen Alarms oder eines Relais mit dem Ausgang von Smart BatteryProtect Beispiele für Installation und Seite 9 Verkabelung...
-
Seite 12: Betrieb Und Programmierung
Smart BatteryProtect 48V 100A 4. Betrieb und Programmierung 4.1. Betriebsmodi Der Smart BatteryProtect verfügt über drei Betriebsmodi. Der entsprechende Modus kann über die VictronConnect App oder eine Programmiermethode ausgewählt werden (siehe Kapitel Programmierung [11]). • Modus A: Akustischer Alarm oder LED-Modus (Standard). -
Seite 13: Programmierung
Smart BatteryProtect 48V 100A 4.2. Programmierung Es gibt zwei Möglichkeiten, einen Smart BatteryProtect zu programmieren: • Über ein Bluetooth-fähiges Smartphone oder Tablet mit unserer VictronConnect App. • oder durch Verbinden des PROG-Pins mit dem GND-Pin. 4.2.1. Programmierung über VictronConnect App Programmierung über VictronConnect App... -
Seite 14: Programmierungstabelle
Sie können Bluetooth deaktivieren / wieder aktivieren, indem Sie F (aktivieren) oder H (deaktivieren) wählen. Push button Drucktaste zur Programmierung des Smart BatteryProtect verkabelt 4.2.3. Programmierungstabelle Programmierungstabelle für Smart BatteryProtect 48V 100A 7-Segmentanzeige 48V-System zur Abschaltung bei 48V-System zum Neustart bei... -
Seite 15: Fernsteuerung Und Kurzschlussverhalten
Smart BatteryProtect 48V 100A • Leuchtet: der Smart BatteryProtect versucht, den Ausgang zu aktivieren. • Blinkt alle 5 Sekunden: Ausgang ist aktiv • Blinkt alle 2 Sekunden im Li-Ion-Modus: Ausgang „wird verbunden“. Im Lithium-Ionen-Modus überwacht der SBP eine Totzeit von 30 Sekunden, nachdem der Eingang zum ferngesteuerten Ein-/Aus-Schalten des SBP frei schwebend geworden ist. -
Seite 16: Erklärung Zur Einhaltung Von Normen
Smart BatteryProtect 48V 100A 5. Erklärung zur Einhaltung von Normen Erklärung zur Einhaltung von Normen (Teil 15.19) Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: 1. dieses Gerät darf keine schädlichen Funkstörungen verursachen und 2. -
Seite 17: Technische Angaben
Smart BatteryProtect 48V 100A 6. Technische Angaben 6.1. Technische Angaben Smart BatteryProtect SBP 48 V 100 A Max. unterbrechungsfreier Laststrom 100 A Spitzenstrom 250 A Betriebsbereich Spannung 24 - 70 V Stromverbrauch BLE Ein und wenn eingeschaltet: 1,9 mA Wenn aus oder nach Abschalten bei... -
Seite 18: Anhang
Smart BatteryProtect 48V 100A 7. Anhang 7.1. Fehler- und Warncodes In diesem Anhang finden Sie eine Liste von Fehler- und Warncodes und mögliche Lösungen. E0: Kalibrierfehler Interne Fehlfunktion - Ausfall/Fehlen von Kalibrierdaten • Wenden Sie sich an den Händler, um Unterstützung zu erhalten - Der Fehler kann nicht vom Benutzer behoben werden und SBP muss ersetzt werden. - Seite 19 Smart BatteryProtect 48V 100A 1. Setzen Sie das Gerät auf die Werkseinstellungen zurück unter - Einstellungen > Weitere Optionen > Rücksetzen auf Werkseinstellungen 2. Trennen Sie die gesamte Stromversorgung und warten Sie 3 Minuten, bevor Sie sie wieder einschalten. 3. Konfigurieren Sie das Gerät nach Bedarf neu.
