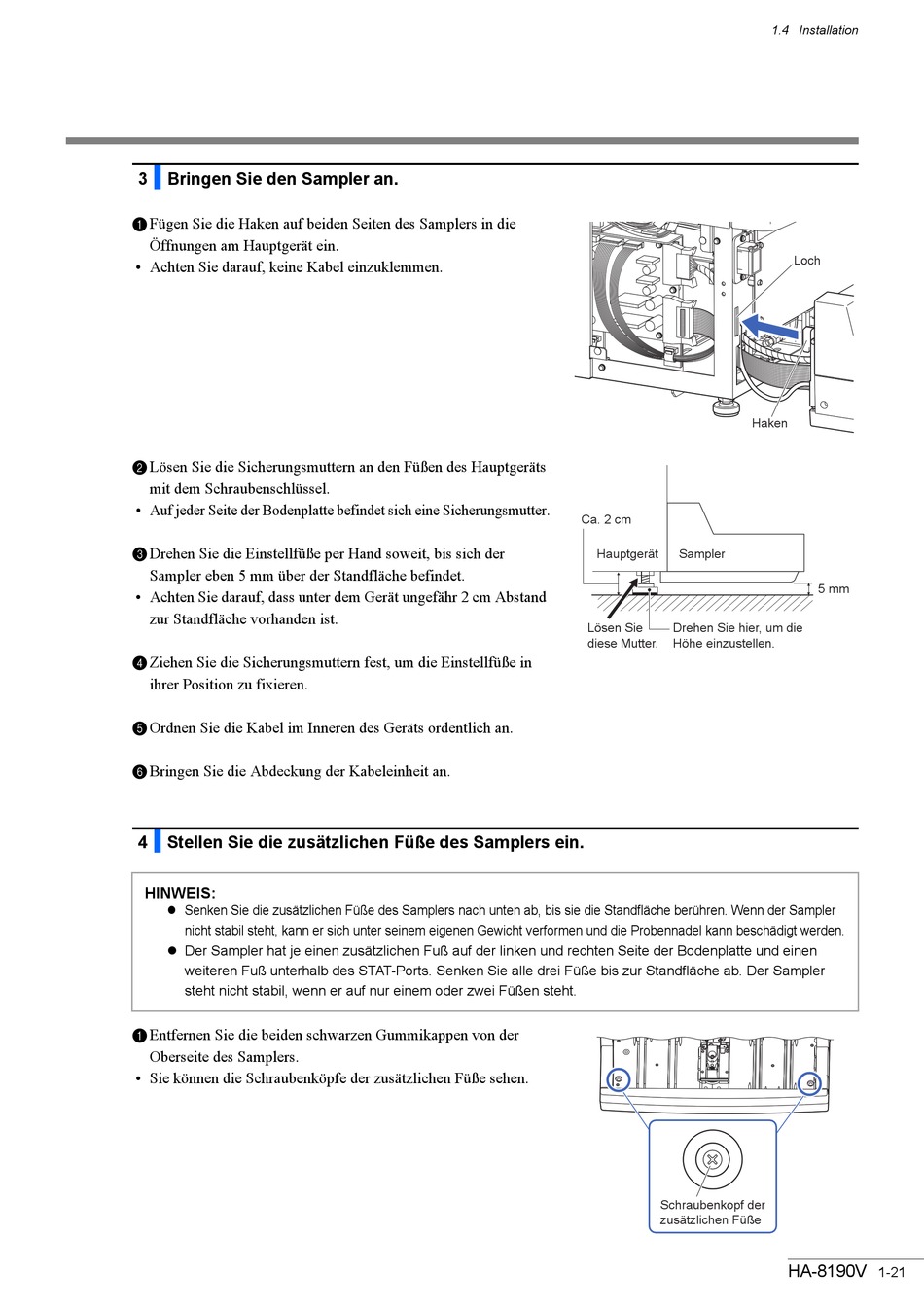

Arkray ADAMS A1c HA-8190V Bedienungsanleitung Seite 33

3 Bringen Sie den Sampler an.
a Fügen Sie die Haken auf beiden Seiten des Samplers in die
Öffnungen am Hauptgerät ein.
• Achten Sie darauf, keine Kabel einzuklemmen.
b Lösen Sie die Sicherungsmuttern an den Füßen des Hauptgeräts
mit dem Schraubenschlüssel.
• Auf jeder Seite der Bodenplatte befindet sich eine Sicherungsmutter.
c Drehen Sie die Einstellfüße per Hand soweit, bis sich der
Sampler eben 5 mm über der Standfläche befindet.
• Achten Sie darauf, dass unter dem Gerät ungefähr 2 cm Abstand
zur Standfläche vorhanden ist.
d Ziehen Sie die Sicherungsmuttern fest, um die Einstellfüße in
ihrer Position zu fixieren.
e Ordnen Sie die Kabel im Inneren des Geräts ordentlich an.
f Bringen Sie die Abdeckung der Kabeleinheit an.
4 Stellen Sie die zusätzlichen Füße des Samplers ein.
HINWEIS:
 Senken Sie die zusätzlichen Füße des Samplers nach unten ab, bis sie die Standfläche berühren. Wenn der Sampler
nicht stabil steht, kann er sich unter seinem eigenen Gewicht verformen und die Probennadel kann beschädigt werden.
 Der Sampler hat je einen zusätzlichen Fuß auf der linken und rechten Seite der Bodenplatte und einen
weiteren Fuß unterhalb des STAT-Ports. Senken Sie alle drei Füße bis zur Standfläche ab. Der Sampler
steht nicht stabil, wenn er auf nur einem oder zwei Füßen steht.
a Entfernen Sie die beiden schwarzen Gummikappen von der
Oberseite des Samplers.
• Sie können die Schraubenköpfe der zusätzlichen Füße sehen.
Haken
Ca. 2 cm
Hauptgerät Sampler
Lösen Sie Drehen Sie hier, um die
diese Mutter. Höhe einzustellen.
Schraubenkopf der
zusätzlichen Füße
