7. Inbetriebnahme
7.3.2 Variante VSG-KR für stufenlose Regulierung und
optische Funktionskontrolle
Die stufenlose Regulierung der Fördermenge ist durch die Regu-
lierschraube (8-2) möglich. Die volle Fördermenge wird erreicht,
wenn die Regulierschraube in ihrer oberen Endstellung steht.
Je weiter diese eingeschraubt wird, um so kleiner wird die För-
dermenge.
Die optische Funktionskontrolle von jeweils zwei Auslässen er-
folgt über den mit dem Förderkolben fest verbundenen Kontroll-
stift (8-3).
Die Bewegung des Kontrollstiftes zeigt an, dass der Verteiler
Schmierstoff fördert.
Nach der Einstellung der Fördermenge wird die Regulierschrau-
be (8-2) mit der Schraube (8-1) gekontert.
Zum Sichern der Einstellung nur
bei eingefahrenem Kontrollstift kontern.

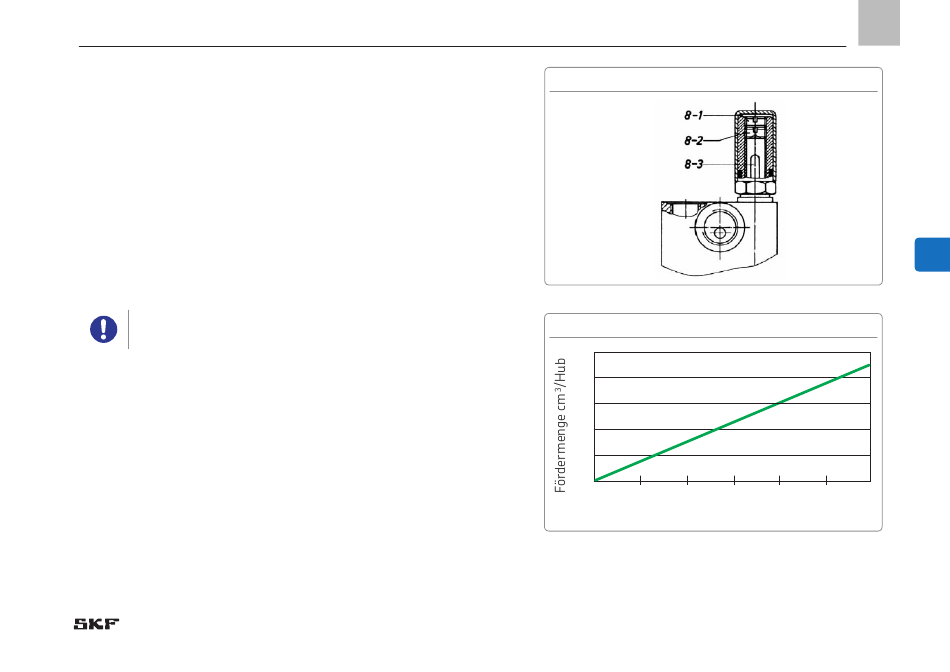

Abb. 28: Einstellen der Fördermenge (VSG-Verteiler)
2,5
2
1,5
1
0,5
0
0
- 47 -
Abb. 29: Fördermengendiagramm VSG-KR
2
6
12
16
Umdrehungen der Regulierschraube
951-171-046
DE
7
20
24
Version 01
