Montage
7) Montage der Kabelführung: Tisch an Toolboard, Kabelrohr (B)

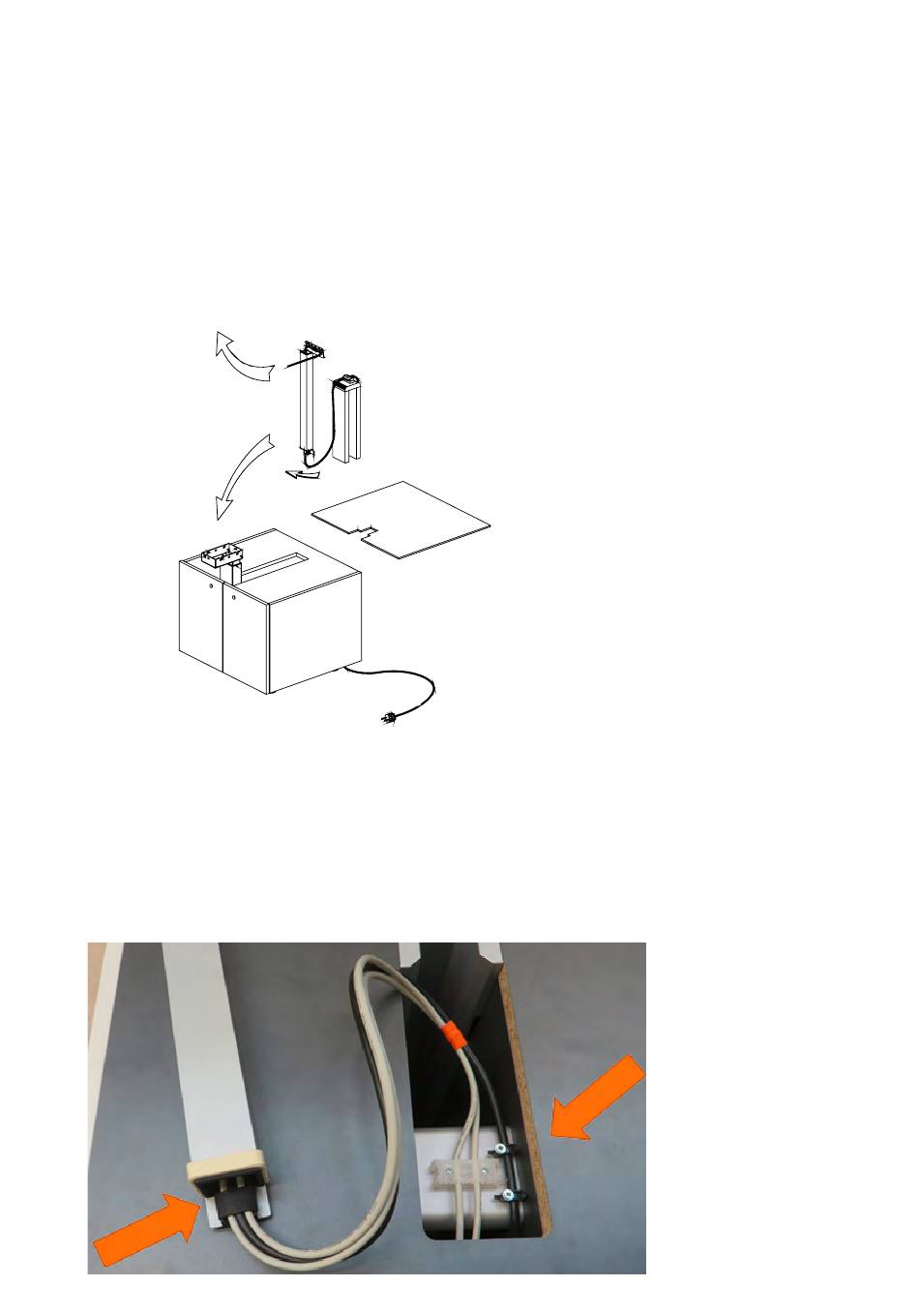

1. Kombination Tisch und Container:
- Tisch und Container müssen auf einer Ebene ausgerichtet sein.
- Legen Sie dazu das Tischgestell mit montierter Hubsäule (freie Seite mit Ausleger) zunächst nur auf der
Containerhubsäule auf.
- Stellen Sie die Elemente mit den Stellgleitern so ein, dass die Hubsäulen vertikal und horizontal in allen
Richtungen fluchten. Nur parallele Säulen garantieren einwandfreien Betrieb.
- Verbinden Sie die Gestellteile mit den Schrauben
Veränderung der Verkabelung nur durch Fachpersonal!
2. Kabelführung korrekt einbauen:
Demontieren Sie den Abdeckboden am Container U76 (von unten geschraubt).
- Die Zugentlastungen des Netzkabels (rote Pfeile) dürfen nicht gelöst oder verändert werden
- Veränderungen an der Verkabelung nur durch Fachpersonal
12
