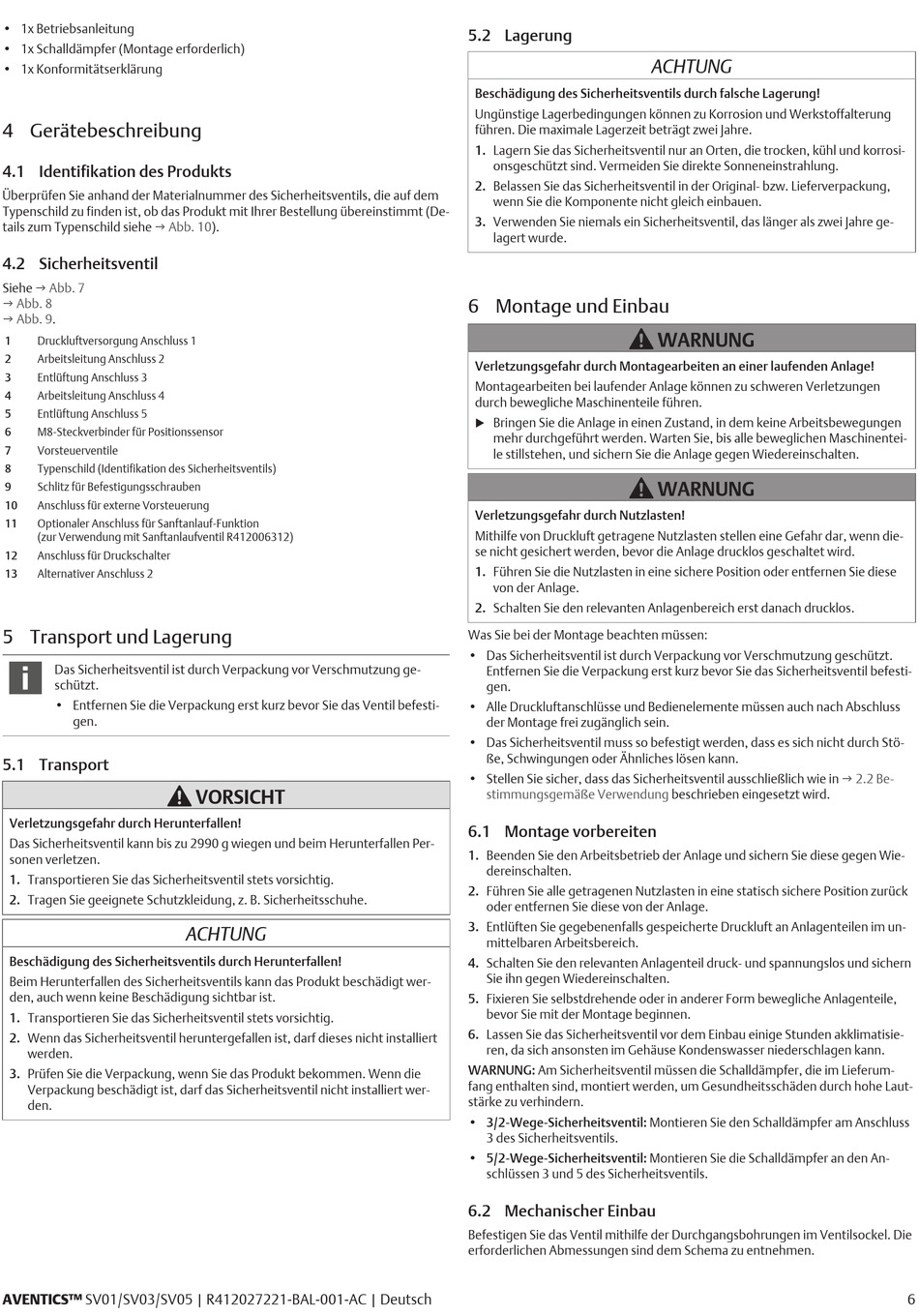

• 1x Betriebsanleitung
• 1x Schalldämpfer (Montage erforderlich)
• 1x Konformitätserklärung
4 Gerätebeschreibung
4.1 Identifikation des Produkts
Überprüfen Sie anhand der Materialnummer des Sicherheitsventils, die auf dem
Typenschild zu finden ist, ob das Produkt mit Ihrer Bestellung übereinstimmt (De-
tails zum Typenschild siehe g Abb. 10).
4.2 Sicherheitsventil
Siehe
g Abb. 7
g Abb. 8
g Abb. 9.
1
Druckluftversorgung Anschluss 1
2
Arbeitsleitung Anschluss 2
3
Entlüftung Anschluss 3
4
Arbeitsleitung Anschluss 4
5
Entlüftung Anschluss 5
6
M8-Steckverbinder für Positionssensor
7
Vorsteuerventile
8
Typenschild (Identifikation des Sicherheitsventils)
9
Schlitz für Befestigungsschrauben
10
Anschluss für externe Vorsteuerung
11
Optionaler Anschluss für Sanftanlauf-Funktion
(zur Verwendung mit Sanftanlaufventil R412006312)
12
Anschluss für Druckschalter
13
Alternativer Anschluss 2
5 Transport und Lagerung
Das Sicherheitsventil ist durch Verpackung vor Verschmutzung ge-
schützt.
• Entfernen Sie die Verpackung erst kurz bevor Sie das Ventil befesti-
gen.
5.1 Transport
Verletzungsgefahr durch Herunterfallen!
Das Sicherheitsventil kann bis zu 2990 g wiegen und beim Herunterfallen Per-
sonen verletzen.
1. Transportieren Sie das Sicherheitsventil stets vorsichtig.
2. Tragen Sie geeignete Schutzkleidung, z. B. Sicherheitsschuhe.
Beschädigung des Sicherheitsventils durch Herunterfallen!
Beim Herunterfallen des Sicherheitsventils kann das Produkt beschädigt wer-
den, auch wenn keine Beschädigung sichtbar ist.
1. Transportieren Sie das Sicherheitsventil stets vorsichtig.
2. Wenn das Sicherheitsventil heruntergefallen ist, darf dieses nicht installiert
werden.
3. Prüfen Sie die Verpackung, wenn Sie das Produkt bekommen. Wenn die
Verpackung beschädigt ist, darf das Sicherheitsventil nicht installiert wer-
den.
AVENTICS™ SV01/SV03/SV05 | R412027221-BAL-001-AC | Deutsch
VORSICHT
ACHTUNG
5.2 Lagerung
Beschädigung des Sicherheitsventils durch falsche Lagerung!
Ungünstige Lagerbedingungen können zu Korrosion und Werkstoffalterung
führen. Die maximale Lagerzeit beträgt zwei Jahre.
1. Lagern Sie das Sicherheitsventil nur an Orten, die trocken, kühl und korrosi-
onsgeschützt sind. Vermeiden Sie direkte Sonneneinstrahlung.
2. Belassen Sie das Sicherheitsventil in der Original- bzw. Lieferverpackung,
wenn Sie die Komponente nicht gleich einbauen.
3. Verwenden Sie niemals ein Sicherheitsventil, das länger als zwei Jahre ge-
lagert wurde.
6 Montage und Einbau
Verletzungsgefahr durch Montagearbeiten an einer laufenden Anlage!
Montagearbeiten bei laufender Anlage können zu schweren Verletzungen
durch bewegliche Maschinenteile führen.
Bringen Sie die Anlage in einen Zustand, in dem keine Arbeitsbewegungen
u
mehr durchgeführt werden. Warten Sie, bis alle beweglichen Maschinentei-
le stillstehen, und sichern Sie die Anlage gegen Wiedereinschalten.
Verletzungsgefahr durch Nutzlasten!
Mithilfe von Druckluft getragene Nutzlasten stellen eine Gefahr dar, wenn die-
se nicht gesichert werden, bevor die Anlage drucklos geschaltet wird.
1. Führen Sie die Nutzlasten in eine sichere Position oder entfernen Sie diese
von der Anlage.
2. Schalten Sie den relevanten Anlagenbereich erst danach drucklos.
Was Sie bei der Montage beachten müssen:
• Das Sicherheitsventil ist durch Verpackung vor Verschmutzung geschützt.
Entfernen Sie die Verpackung erst kurz bevor Sie das Sicherheitsventil befesti-
gen.
• Alle Druckluftanschlüsse und Bedienelemente müssen auch nach Abschluss
der Montage frei zugänglich sein.
• Das Sicherheitsventil muss so befestigt werden, dass es sich nicht durch Stö-
ße, Schwingungen oder Ähnliches lösen kann.
• Stellen Sie sicher, dass das Sicherheitsventil ausschließlich wie in
stimmungsgemäße Verwendung
6.1 Montage vorbereiten
1. Beenden Sie den Arbeitsbetrieb der Anlage und sichern Sie diese gegen Wie-
dereinschalten.
2. Führen Sie alle getragenen Nutzlasten in eine statisch sichere Position zurück
oder entfernen Sie diese von der Anlage.
3. Entlüften Sie gegebenenfalls gespeicherte Druckluft an Anlagenteilen im un-
mittelbaren Arbeitsbereich.
4. Schalten Sie den relevanten Anlagenteil druck- und spannungslos und sichern
Sie ihn gegen Wiedereinschalten.
5. Fixieren Sie selbstdrehende oder in anderer Form bewegliche Anlagenteile,
bevor Sie mit der Montage beginnen.
6. Lassen Sie das Sicherheitsventil vor dem Einbau einige Stunden akklimatisie-
ren, da sich ansonsten im Gehäuse Kondenswasser niederschlagen kann.
WARNUNG: Am Sicherheitsventil müssen die Schalldämpfer, die im Lieferum-
fang enthalten sind, montiert werden, um Gesundheitsschäden durch hohe Laut-
stärke zu verhindern.
• 3/2-Wege-Sicherheitsventil: Montieren Sie den Schalldämpfer am Anschluss
3 des Sicherheitsventils.
• 5/2-Wege-Sicherheitsventil: Montieren Sie die Schalldämpfer an den An-
schlüssen 3 und 5 des Sicherheitsventils.
6.2 Mechanischer Einbau
Befestigen Sie das Ventil mithilfe der Durchgangsbohrungen im Ventilsockel. Die
erforderlichen Abmessungen sind dem Schema zu entnehmen.
ACHTUNG
WARNUNG
WARNUNG
beschrieben eingesetzt wird.
g 2.2 Be-
