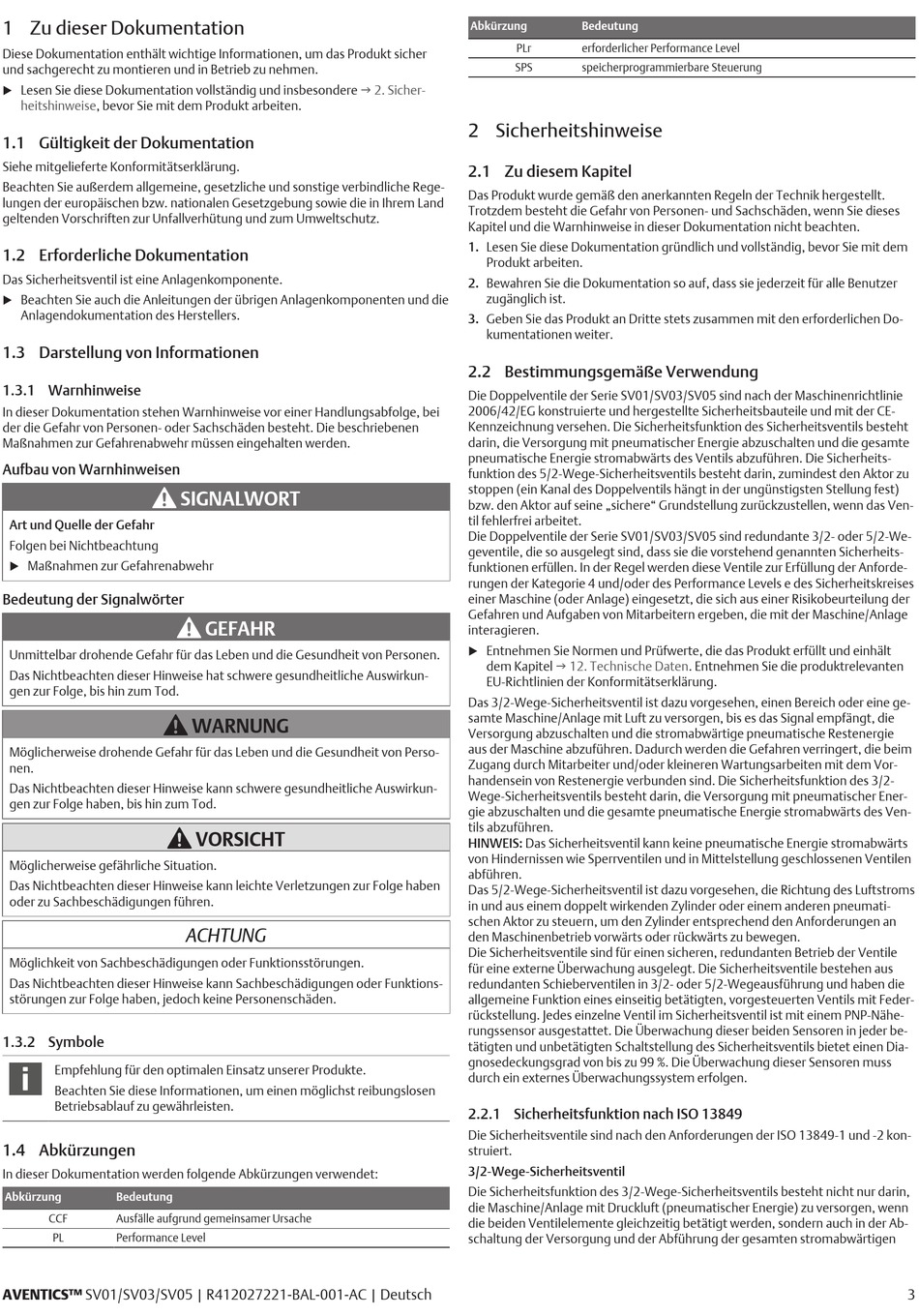

1 Zu dieser Dokumentation

Diese Dokumentation enthält wichtige Informationen, um das Produkt sicher
und sachgerecht zu montieren und in Betrieb zu nehmen.
Lesen Sie diese Dokumentation vollständig und insbesondere
u
heitshinweise, bevor Sie mit dem Produkt arbeiten.
1.1 Gültigkeit der Dokumentation
Siehe mitgelieferte Konformitätserklärung.
Beachten Sie außerdem allgemeine, gesetzliche und sonstige verbindliche Rege-
lungen der europäischen bzw. nationalen Gesetzgebung sowie die in Ihrem Land
geltenden Vorschriften zur Unfallverhütung und zum Umweltschutz.

1.2 Erforderliche Dokumentation

Das Sicherheitsventil ist eine Anlagenkomponente.
Beachten Sie auch die Anleitungen der übrigen Anlagenkomponenten und die
u
Anlagendokumentation des Herstellers.

1.3 Darstellung von Informationen

1.3.1 Warnhinweise

In dieser Dokumentation stehen Warnhinweise vor einer Handlungsabfolge, bei
der die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen
Maßnahmen zur Gefahrenabwehr müssen eingehalten werden.

Aufbau von Warnhinweisen

Art und Quelle der Gefahr
Folgen bei Nichtbeachtung
Maßnahmen zur Gefahrenabwehr
u
Bedeutung der Signalwörter
Unmittelbar drohende Gefahr für das Leben und die Gesundheit von Personen.
Das Nichtbeachten dieser Hinweise hat schwere gesundheitliche Auswirkun-
gen zur Folge, bis hin zum Tod.
Möglicherweise drohende Gefahr für das Leben und die Gesundheit von Perso-
nen.
Das Nichtbeachten dieser Hinweise kann schwere gesundheitliche Auswirkun-
gen zur Folge haben, bis hin zum Tod.
Möglicherweise gefährliche Situation.
Das Nichtbeachten dieser Hinweise kann leichte Verletzungen zur Folge haben
oder zu Sachbeschädigungen führen.
Möglichkeit von Sachbeschädigungen oder Funktionsstörungen.
Das Nichtbeachten dieser Hinweise kann Sachbeschädigungen oder Funktions-
störungen zur Folge haben, jedoch keine Personenschäden.

1.3.2 Symbole

Empfehlung für den optimalen Einsatz unserer Produkte.
Beachten Sie diese Informationen, um einen möglichst reibungslosen
Betriebsablauf zu gewährleisten.
1.4 Abkürzungen
In dieser Dokumentation werden folgende Abkürzungen verwendet:
Abkürzung Bedeutung
CCF Ausfälle aufgrund gemeinsamer Ursache
PL Performance Level
AVENTICS™ SV01/SV03/SV05 | R412027221-BAL-001-AC | Deutsch
SIGNALWORT
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
Abkürzung
PLr
SPS
g 2. Sicher-

2 Sicherheitshinweise

2.1 Zu diesem Kapitel

Das Produkt wurde gemäß den anerkannten Regeln der Technik hergestellt.
Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie dieses
Kapitel und die Warnhinweise in dieser Dokumentation nicht beachten.
1. Lesen Sie diese Dokumentation gründlich und vollständig, bevor Sie mit dem
Produkt arbeiten.
2. Bewahren Sie die Dokumentation so auf, dass sie jederzeit für alle Benutzer
zugänglich ist.
3. Geben Sie das Produkt an Dritte stets zusammen mit den erforderlichen Do-
kumentationen weiter.
2.2 Bestimmungsgemäße Verwendung
Die Doppelventile der Serie SV01/SV03/SV05 sind nach der Maschinenrichtlinie
2006/42/EG konstruierte und hergestellte Sicherheitsbauteile und mit der CE-
Kennzeichnung versehen. Die Sicherheitsfunktion des Sicherheitsventils besteht
darin, die Versorgung mit pneumatischer Energie abzuschalten und die gesamte
pneumatische Energie stromabwärts des Ventils abzuführen. Die Sicherheits-
funktion des 5/2-Wege-Sicherheitsventils besteht darin, zumindest den Aktor zu
stoppen (ein Kanal des Doppelventils hängt in der ungünstigsten Stellung fest)
bzw. den Aktor auf seine „sichere" Grundstellung zurückzustellen, wenn das Ven-
til fehlerfrei arbeitet.
Die Doppelventile der Serie SV01/SV03/SV05 sind redundante 3/2- oder 5/2-We-
geventile, die so ausgelegt sind, dass sie die vorstehend genannten Sicherheits-
funktionen erfüllen. In der Regel werden diese Ventile zur Erfüllung der Anforde-
rungen der Kategorie 4 und/oder des Performance Levels e des Sicherheitskreises
einer Maschine (oder Anlage) eingesetzt, die sich aus einer Risikobeurteilung der
Gefahren und Aufgaben von Mitarbeitern ergeben, die mit der Maschine/Anlage
interagieren.
Entnehmen Sie Normen und Prüfwerte, die das Produkt erfüllt und einhält
u
dem Kapitel
EU-Richtlinien der Konformitätserklärung.
Das 3/2-Wege-Sicherheitsventil ist dazu vorgesehen, einen Bereich oder eine ge-
samte Maschine/Anlage mit Luft zu versorgen, bis es das Signal empfängt, die
Versorgung abzuschalten und die stromabwärtige pneumatische Restenergie
aus der Maschine abzuführen. Dadurch werden die Gefahren verringert, die beim
Zugang durch Mitarbeiter und/oder kleineren Wartungsarbeiten mit dem Vor-
handensein von Restenergie verbunden sind. Die Sicherheitsfunktion des 3/2-
Wege-Sicherheitsventils besteht darin, die Versorgung mit pneumatischer Ener-
gie abzuschalten und die gesamte pneumatische Energie stromabwärts des Ven-
tils abzuführen.
HINWEIS: Das Sicherheitsventil kann keine pneumatische Energie stromabwärts
von Hindernissen wie Sperrventilen und in Mittelstellung geschlossenen Ventilen
abführen.
Das 5/2-Wege-Sicherheitsventil ist dazu vorgesehen, die Richtung des Luftstroms
in und aus einem doppelt wirkenden Zylinder oder einem anderen pneumati-
schen Aktor zu steuern, um den Zylinder entsprechend den Anforderungen an
den Maschinenbetrieb vorwärts oder rückwärts zu bewegen.
Die Sicherheitsventile sind für einen sicheren, redundanten Betrieb der Ventile
für eine externe Überwachung ausgelegt. Die Sicherheitsventile bestehen aus
redundanten Schieberventilen in 3/2- oder 5/2-Wegeausführung und haben die
allgemeine Funktion eines einseitig betätigten, vorgesteuerten Ventils mit Feder-
rückstellung. Jedes einzelne Ventil im Sicherheitsventil ist mit einem PNP-Nähe-
rungssensor ausgestattet. Die Überwachung dieser beiden Sensoren in jeder be-
tätigten und unbetätigten Schaltstellung des Sicherheitsventils bietet einen Dia-
gnosedeckungsgrad von bis zu 99 %. Die Überwachung dieser Sensoren muss
durch ein externes Überwachungssystem erfolgen.
2.2.1 Sicherheitsfunktion nach ISO 13849
Die Sicherheitsventile sind nach den Anforderungen der ISO 13849-1 und -2 kon-
struiert.
3/2-Wege-Sicherheitsventil
Die Sicherheitsfunktion des 3/2-Wege-Sicherheitsventils besteht nicht nur darin,
die Maschine/Anlage mit Druckluft (pneumatischer Energie) zu versorgen, wenn
die beiden Ventilelemente gleichzeitig betätigt werden, sondern auch in der Ab-
schaltung der Versorgung und der Abführung der gesamten stromabwärtigen
Bedeutung
erforderlicher Performance Level
speicherprogrammierbare Steuerung
g 12. Technische Daten. Entnehmen Sie die produktrelevanten
3
