Vorgehensweise - Einbau
1.
2.
3.
4.
SIMATIC IPC PX-39A
Betriebsanleitung, 08/2022, A5E51699598-AA

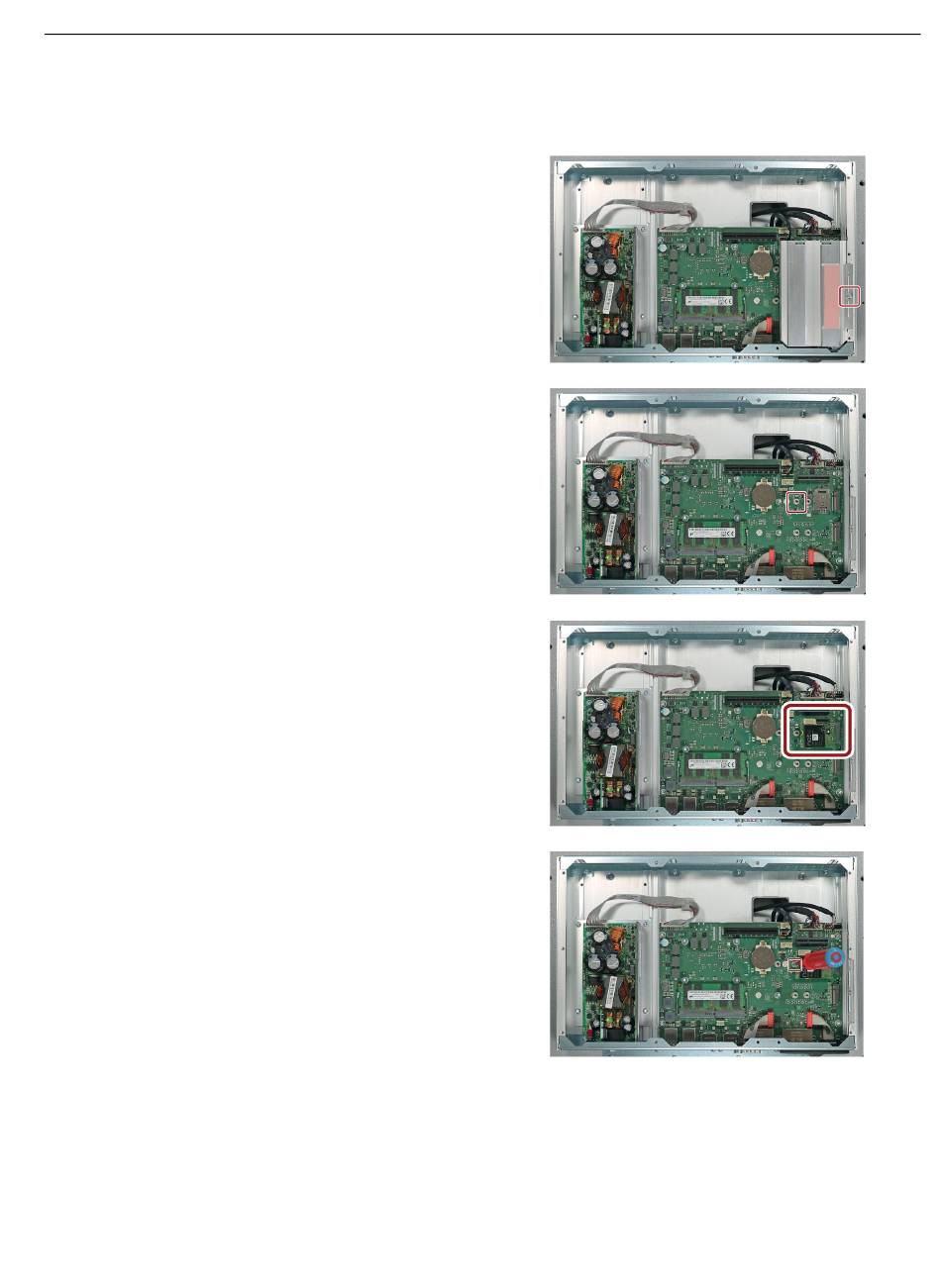

Bauen Sie den SSD-Laufwerksträger aus.
Entfernen Sie dazu die gekennzeichnete
Schraube mit dem Schraubendreher vom
Typ Torx T10 und ziehen Sie den SSD-
Laufwerksträger nach oben heraus.
Legen Sie den SSD-Laufwerksträger seit-
lich ab.
Entfernen Sie die gekennzeichnete
Schraube auf der Grundplatine mit dem
Schraubendreher vom Typ Torx T8.
Stecken Sie das M.2-Modul auf den vor-
gesehenen Steckplatz (X100 bzw. X101).
Achten Sie darauf, dass Sie die Kontakte
des M.2-Moduls dabei nicht berühren.
Befestigen Sie das M.2-Modul mit der
Schraube, die Sie im zweiten Schritt zu-
vor gelöst haben.
Verwenden Sie dafür nur die Original-
schrauben mit den Distanzstücken.
Hinweis: Achten Sie darauf, dass sich
das M.2-Modul zwischen dem Kopf und
dem Distanzstück der Schraube befindet.
Gerät erweitern und parametrieren
6.4 Erweiterungsmodule (M.2)
