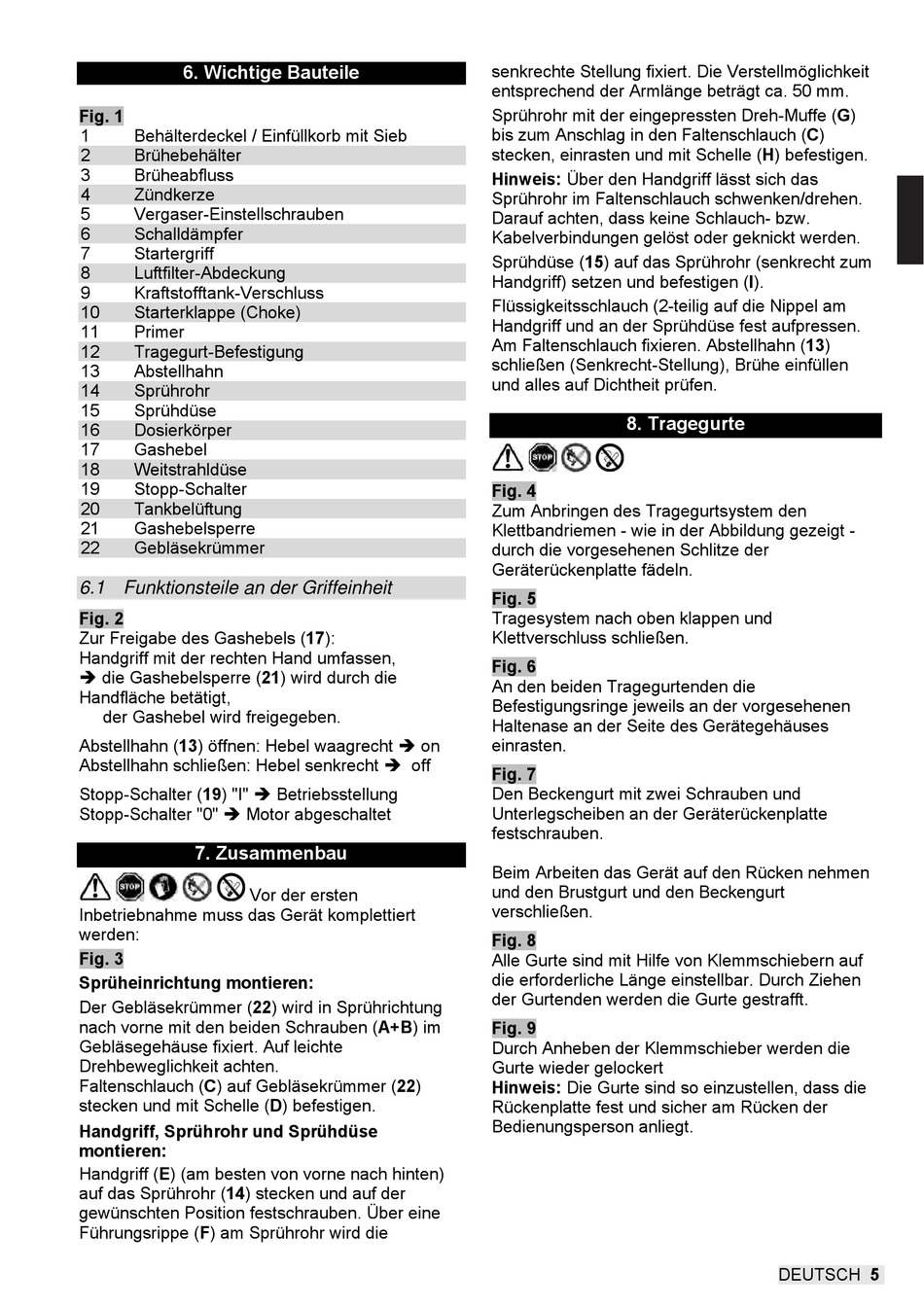

6. Wichtige Bauteile

Fig. 1
1 Behälterdeckel / Einfüllkorb mit Sieb
2 Brühebehälter
3 Brüheabfluss
4 Zündkerze
5 Vergaser-Einstellschrauben
6 Schalldämpfer
7 Startergriff
8 Luftfilter-Abdeckung
9 Kraftstofftank-Verschluss
10 Starterklappe (Choke)
11 Primer
12 Tragegurt-Befestigung
13 Abstellhahn
14 Sprührohr
15 Sprühdüse
16 Dosierkörper
17 Gashebel
18 Weitstrahldüse
19 Stopp-Schalter
20 Tankbelüftung
21 Gashebelsperre
22 Gebläsekrümmer

6.1 Funktionsteile an der Griffeinheit

Fig. 2
Zur Freigabe des Gashebels (17):
Handgriff mit der rechten Hand umfassen,
 die Gashebelsperre (21) wird durch die
Handfläche betätigt,
der Gashebel wird freigegeben.
Abstellhahn (13) öffnen: Hebel waagrecht  on
Abstellhahn schließen: Hebel senkrecht  off
Stopp-Schalter (19) "I"  Betriebsstellung
Stopp-Schalter "0"  Motor abgeschaltet

7. Zusammenbau

Vor der ersten
Inbetriebnahme muss das Gerät komplettiert
werden:
Fig. 3
Sprüheinrichtung montieren:
Der Gebläsekrümmer (22) wird in Sprührichtung
nach vorne mit den beiden Schrauben (A+B) im
Gebläsegehäuse fixiert. Auf leichte
Drehbeweglichkeit achten.
Faltenschlauch (C) auf Gebläsekrümmer (22)
stecken und mit Schelle (D) befestigen.
Handgriff, Sprührohr und Sprühdüse
montieren:
Handgriff (E) (am besten von vorne nach hinten)
auf das Sprührohr (14) stecken und auf der
gewünschten Position festschrauben. Über eine
Führungsrippe (F) am Sprührohr wird die
senkrechte Stellung fixiert. Die Verstellmöglichkeit
entsprechend der Armlänge beträgt ca. 50 mm.
Sprührohr mit der eingepressten Dreh-Muffe (G)
bis zum Anschlag in den Faltenschlauch (C)
stecken, einrasten und mit Schelle (H) befestigen.
Hinweis: Über den Handgriff lässt sich das
Sprührohr im Faltenschlauch schwenken/drehen.
Darauf achten, dass keine Schlauch- bzw.
Kabelverbindungen gelöst oder geknickt werden.
Sprühdüse (15) auf das Sprührohr (senkrecht zum
Handgriff) setzen und befestigen (I).
Flüssigkeitsschlauch (2-teilig auf die Nippel am
Handgriff und an der Sprühdüse fest aufpressen.
Am Faltenschlauch fixieren. Abstellhahn (13)
schließen (Senkrecht-Stellung), Brühe einfüllen
und alles auf Dichtheit prüfen.
8. Tragegurte
Fig. 4
Zum Anbringen des Tragegurtsystem den
Klettbandriemen - wie in der Abbildung gezeigt -
durch die vorgesehenen Schlitze der
Geräterückenplatte fädeln.
Fig. 5
Tragesystem nach oben klappen und
Klettverschluss schließen.
Fig. 6
An den beiden Tragegurtenden die
Befestigungsringe jeweils an der vorgesehenen
Haltenase an der Seite des Gerätegehäuses
einrasten.
Fig. 7
Den Beckengurt mit zwei Schrauben und
Unterlegscheiben an der Geräterückenplatte
festschrauben.
Beim Arbeiten das Gerät auf den Rücken nehmen
und den Brustgurt und den Beckengurt
verschließen.
Fig. 8
Alle Gurte sind mit Hilfe von Klemmschiebern auf
die erforderliche Länge einstellbar. Durch Ziehen
der Gurtenden werden die Gurte gestrafft.
Fig. 9
Durch Anheben der Klemmschieber werden die
Gurte wieder gelockert
Hinweis: Die Gurte sind so einzustellen, dass die
Rückenplatte fest und sicher am Rücken der
Bedienungsperson anliegt.
