Originalbetriebsanleitung
Gebrauchsanweisung
Original instructions
Instruction manual
Notice originale
Instructions d'emploi
Manual original
Manual del usario
Achtung!
Lesen Sie vor der ersten Inbetriebnahme
diese Gebrauchsanweisung gründlich
durch und beachten Sie unbedingt die
Sicherheitsvorschriften!
Important!
Read this instruction manual carefully
before first operation and strictly
observe the safety regulations!
Attention !
Lire attentivement ce manuel avant
la première mise en service et
observer absolument les
prescriptions de sécurité !
¡Atención!
Es indispensable leer con mucha
atención las instrucciones de manejo
antes de utilizarla por primera vez.
¡Preste especial atención a las
recomendaciones de seguridad!

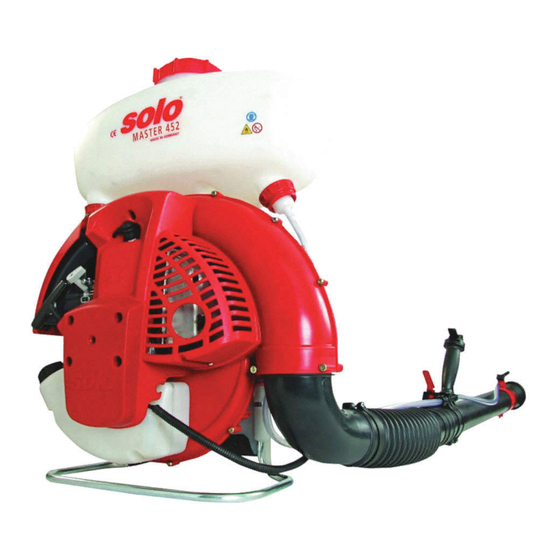

MASTER 452
Motor-Sprühgerät
Motorized mistblower
Atomiseur à dos
Atomizador
70201
de
en
fr
es
07/2020
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Solo MASTER 452

Inhaltszusammenfassung für Solo MASTER 452

  • Seite 1 MASTER 452 Originalbetriebsanleitung Motor-Sprühgerät Gebrauchsanweisung Original instructions Motorized mistblower Instruction manual Notice originale Atomiseur à dos Instructions d'emploi Manual original Atomizador Manual del usario Achtung! Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch und beachten Sie unbedingt die...

  • Seite 2: Typenschild

    Betriebs- und Wartungshinweise genau einhalten. Vorschriftsmäßige Schutzkleidung tragen. Sollten Sie nach dem Studium dieser Gebrauchsanweisung noch weitergehende Fragen Zur Vermeidung von Gehörschäden sind haben, steht Ihnen Ihr SOLO-Händler gerne zur geeignete persönliche Schallschutzmittel Verfügung. zu tragen (wie z.B. Gehörschutz, Kapseln, Wachswatte etc.).

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis ; Werkstattservice, Ersatzteile Inhaltsverzeichnis 1. Werkstattservice, Ersatzteile 1.1 Wartung und Reparaturen Seite Die Wartung und die Instandsetzung von 1. Werkstattservice, Ersatzteile ...... 3  modernen Geräten sowie deren sicherheits- relevanten Baugruppen erfordern eine qualifizierte 1.1  Wartung und Reparaturen 3  Fachausbildung und eine mit Spezialwerkzeugen 1.2 ...

  • Seite 4: Garantie

    Garantie ; Verschleißteile ; Sicherheitsvorschriften 2. Garantie Der Hersteller garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle von Material- oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte beachten Sie, dass in einigen Ländern spezifische Garantiebedingungen gültig sind.

  • Seite 5: Allgemeine Sicherheitshinweise

    Sicherheitsvorschriften 4.2 Allgemeine Sicherheitshinweise Aus Versandgründen wird das Motor-Sprühgerät teilweise zerlegt ausgeliefert und muss vor Erstinbetriebnahme komplettiert werden. Das Motor-Sprühgerät darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden. Lesen Sie diese Gebrauchsanweisung vor der ersten Inbetriebnahme aufmerksam durch und bewahren Sie sie sicher auf.

  • Seite 6: Unregelmäßigkeiten, Störungen, Unfälle

    Sicherheitsvorschriften 4.5 Unregelmäßigkeiten, Störungen, Unfälle  Bei Unregelmäßigkeiten, Undichtheiten, erkennbaren Beschädigungen oder eingeschränkter Funktionstüchtigkeit beginnen Sie nicht mit der Arbeit, sondern lassen Sie das Gerät von einer Fachwerkstatt überprüfen.  Bei auftretenden Unregelmäßigkeiten, Undichtheiten oder Funktionsstörungen während des Betriebes ist das Gerät sofort über den Stopp-Schalter abzustellen und umgehend abzulegen. Das Gerät darf erst wieder verwendet werden, wenn es von einer Fachwerkstatt überprüft und die Ursache der Störung behoben ist.

  • Seite 7: Wichtige Bauteile

    Wichtige Bauteile 5. Wichtige Bauteile Fig. 1 Behälterdeckel / Einfüllkorb mit Sieb Primer Brühebehälter Tragegurt-Klickverschluss Brüheabfluss Abstellhahn Zündkerze Sprührohr Vergaser-Einstellschrauben Sprühdüse Schalldämpfer Dosierkörper Startergriff Gashebel Luftfilter-Abdeckung Weitstrahldüse Kraftstofftank-Verschluss Stopp-Schalter Starterklappe (Choke) Tankbelüftung DEUTSCH 7...

  • Seite 8: Sprüheinrichtung Montieren

    Sprüheinrichtung montieren ; Einstellen der Tragegurte 6. Sprüheinrichtung montieren Fig. 4 Vor der ersten Inbetriebnahme muss das Gerät komplettiert werden. Fig. 2 Die Schlauchverschraubungen am Abstellhahn prüfen, ggfs. Überwurfmuttern nachziehen. Abstellhahn schließen, Brühe einfüllen und alles auf Dichtheit prüfen. Hinweis: Über den Handgriff lässt sich das Sprührohr im Faltenschlauch schwenken/drehen.

  • Seite 9: Kraftstoff-Information

    Handlungsweise. ISO-L-EGD oder JASO FD entspricht Unbedingt Sicherheitshinweise beachten! Empfehlung: Tanken Sie nur bei ausgeschaltetem Motor! Verwenden Sie "SOLO Profi 2T-Motoröl" in einem  Umgebung der Einfüllbereiche gut säubern. Mischungsverhältnis Öl:Benzin von 1:50 (2 %).  Tankverschluss abschrauben und Lagern Sie das Kraftstoffgemisch nicht länger als...

  • Seite 10: Motor Starten / Motor Abstellen

    Teile gründlich reinigen und mit dann schnell und kräftig durchziehen, bis das sauberem Wasser reichlich nachspülen. Gerät hörbar kurzzeitig anspringt (zündet). Zur Reinigung empfehlen wir den SOLO-Pflanzen- Wenn der Motor "versucht" anzuspringen schutzgerätereiniger (Dosierflasche à 500 ml, (zündet), Starter-Klappe in Mittelstellung Bestell-Nr.: 49600).

  • Seite 11: Arbeitshinweise

    Arbeitshinweise Hinweis: Der im Zubehörsatz Flüssigkeitspumpe 11. Arbeitshinweise beinhaltete spezielle Dosierkörper, ist bei der Verwendung der Flüssigkeitspumpe einzubauen. Achtung: Bei der Verwendung einer 11.1 Sprüheinsatz Flüssigkeitspumpe ist unbedingt darauf Fig. 7 zu achten, dass immer ausreichen Brühflüssigkeit im Brühebehälter vorhanden ist.

  • Seite 12: Restmenge Des Sprühmittels

    Reinigungshinweise in der Gebrauchsanleitung „Richtwerttabelle“ entspricht (siehe auch unter des Pflanzenschutzmittels beachten. Punkt „Wartungsplan“). Zur Reinigung empfehlen wir den SOLO Befüllen Sie dazu das Gerät bis zur Maximalmarke Pflanzenschutzgerätereiniger in Dosierflasche zu mit Wasser, nehmen es in Betrieb und sprühen 500 ml Bestell Nr.: 49600.

  • Seite 13: Wartung Und Pflege

    Zündkerzenstecker abziehen. Ausnahmen: Leerlaufeinstellung Andere Wartungsarbeiten, als die in dieser Gebrauchsanweisung beschriebenen, dürfen nur von einer autorisierten SOLO Fachwerkstatt vorgenommen werden. Dabei dürfen nur Original- Ersatzteile verwendet werden. Keine Änderung am Motor-Sprühgerät vornehmen - Ihre eigene Sicherheit ist dadurch gefährdet.

  • Seite 14: Vergasereinstellung

    Wartung und Pflege 12.2 Vergasereinstellung 12.3 Zündkerze Der Vergaser wird im Werk optimal eingestellt. Je Die Zündkerze (Wärmewert 200) ist z.B. unter nach Einsatzort (Gebirge, Flachland) kann eine folgenden Bezeichnungen erhältlich: Korrektur der Vergasereinstellung erforderlich BOSCH WSR6F werden. CHAMPION RCJ-6Y Fig.

  • Seite 15: Wartungsplan

    Wartungsplan 13. Wartungsplan Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse. Bei besonderen Bedingungen, wie z.B. besonders langer, täglicher Arbeitszeit, müssen die angegeben Wartungsintervalle entsprechend verkürzt werden. Führen Sie die Wartungsarbeiten regelmäßig durch. Beauftragen Sie eventuell eine Fachwerkstatt, wenn Sie nicht alle Arbeiten selber durchführen können. Der Gerätebesitzer ist auch verantwortlich für: ...

  • Seite 16: Technische Daten

    SOLO Einzylinder-Zweitaktmotor Hubraum 66,5 Bohrung / Hub 46 / 40 Max Motorleistung (ISO 8893) kW / U/min 2,1 / 5750 Kraftstofftank-Inhalt Kraftstoff-Mischungsverhältnis: mit SOLO Profi 2T-Motoröl 1:50 (2%) Vergaser Lageunabhängiger Membranvergaser mit Primer und integrierter Kraftstoffpumpe Luftfilter Schaumstofffilter Zündung Elektronisch gesteuerte Magnetzündung, verschleißfrei...
  • Seite 64 Made in Germany SOLO Kleinmotoren GmbH Industriestraße 9 D-71069 Sindelfingen Postfach / PO Box 60 01 52 D-71050 Sindelfingen DEUTSCHLAND / GERMANY Tel.: +49 (0)7031 301-0 Fax: +49 (0)7031 301-149 info@solo-germany.com http://solo.global/...
