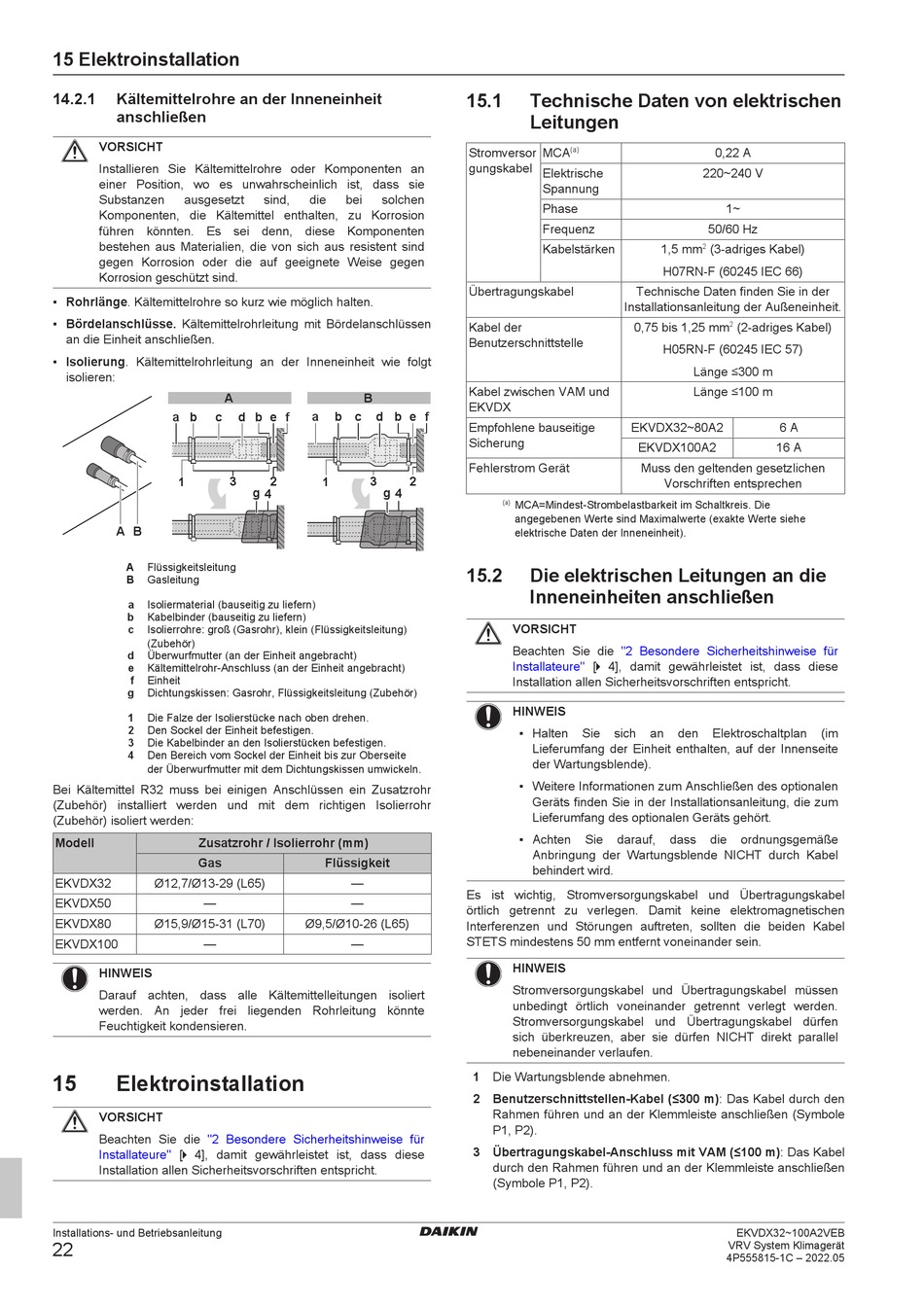

15 Elektroinstallation

14.2.1 Kältemittelrohre an der Inneneinheit
anschließen
VORSICHT
Installieren Sie Kältemittelrohre oder Komponenten an
einer Position, wo es unwahrscheinlich ist, dass sie
Substanzen ausgesetzt
Komponenten, die Kältemittel enthalten, zu Korrosion
führen könnten. Es sei denn, diese Komponenten
bestehen aus Materialien, die von sich aus resistent sind
gegen Korrosion oder die auf geeignete Weise gegen
Korrosion geschützt sind.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen
an die Einheit anschließen.
▪ Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt
isolieren:
A
a b c
1
A B
A Flüssigkeitsleitung
B Gasleitung
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (bauseitig zu liefern)
c Isolierrohre: groß (Gasrohr), klein (Flüssigkeitsleitung)
(Zubehör)
d Überwurfmutter (an der Einheit angebracht)
e Kältemittelrohr-Anschluss (an der Einheit angebracht)
f Einheit
g Dichtungskissen: Gasrohr, Flüssigkeitsleitung (Zubehör)
1 Die Falze der Isolierstücke nach oben drehen.
2 Den Sockel der Einheit befestigen.
3 Die Kabelbinder an den Isolierstücken befestigen.
4 Den Bereich vom Sockel der Einheit bis zur Oberseite
der Überwurfmutter mit dem Dichtungskissen umwickeln.
Bei Kältemittel R32 muss bei einigen Anschlüssen ein Zusatzrohr
(Zubehör) installiert werden und mit dem richtigen Isolierrohr
(Zubehör) isoliert werden:
Modell Zusatzrohr / Isolierrohr (mm)
Gas
EKVDX32 Ø12,7/Ø13-29 (L65)
EKVDX50 —
EKVDX80 Ø15,9/Ø15-31 (L70)
EKVDX100 —
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
15 Elektroinstallation
VORSICHT
Beachten Sie die "2 Besondere Sicherheitshinweise für
Installateure" [ 4 4], damit gewährleistet ist, dass diese
Installation allen Sicherheitsvorschriften entspricht.
Installations- und Betriebsanleitung
22
sind, die bei solchen
B
d b e f a b c d b
3 2 3
1
g g 4
4
Flüssigkeit
—
—
Ø9,5/Ø10-26 (L65)
—
15.1 Technische Daten von elektrischen
Leitungen
(a)
Stromversor MCA
gungskabel
Elektrische
Spannung
Phase
Frequenz
Kabelstärken
Übertragungskabel
Kabel der
Benutzerschnittstelle
Kabel zwischen VAM und
EKVDX
e f
Empfohlene bauseitige
Sicherung
Fehlerstrom Gerät
2
(a)
MCA=Mindest-Strombelastbarkeit im Schaltkreis. Die
angegebenen Werte sind Maximalwerte (exakte Werte siehe
elektrische Daten der Inneneinheit).
15.2 Die elektrischen Leitungen an die
Inneneinheiten anschließen
VORSICHT
Beachten Sie die
Installateure" [ 4 4], damit gewährleistet ist, dass diese
Installation allen Sicherheitsvorschriften entspricht.
HINWEIS
▪ Halten Sie
Lieferumfang der Einheit enthalten, auf der Innenseite
der Wartungsblende).
▪ Weitere Informationen zum Anschließen des optionalen
Geräts finden Sie in der Installationsanleitung, die zum
Lieferumfang des optionalen Geräts gehört.
▪ Achten
Anbringung der Wartungsblende NICHT durch Kabel
behindert wird.
Es ist wichtig, Stromversorgungskabel und Übertragungskabel
örtlich getrennt zu verlegen. Damit keine elektromagnetischen
Interferenzen und Störungen auftreten, sollten die beiden Kabel
STETS mindestens 50 mm entfernt voneinander sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen
unbedingt örtlich voneinander getrennt verlegt werden.
Stromversorgungskabel und Übertragungskabel dürfen
sich überkreuzen, aber sie dürfen NICHT direkt parallel
nebeneinander verlaufen.
1 Die Wartungsblende abnehmen.
2 Benutzerschnittstellen-Kabel (≤300 m): Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen (Symbole
P1, P2).
3 Übertragungskabel-Anschluss mit VAM (≤100 m): Das Kabel
durch den Rahmen führen und an der Klemmleiste anschließen
(Symbole P1, P2).
0,22 A
220~240 V
1~
50/60 Hz
2
1,5 mm (3-adriges Kabel)
H07RN-F (60245 IEC 66)
Technische Daten finden Sie in der
Installationsanleitung der Außeneinheit.
2
0,75 bis 1,25 mm (2‑adriges Kabel)
H05RN-F (60245 IEC 57)
Länge ≤300 m
Länge ≤100 m
EKVDX32~80A2
EKVDX100A2
Muss den geltenden gesetzlichen
Vorschriften entsprechen
"2 Besondere Sicherheitshinweise für
sich an den Elektroschaltplan
Sie darauf, dass die ordnungsgemäße
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1C – 2022.05
6 A
16 A
(im
