Für den Installateur
11 Über das Paket
11.1 Innengerät

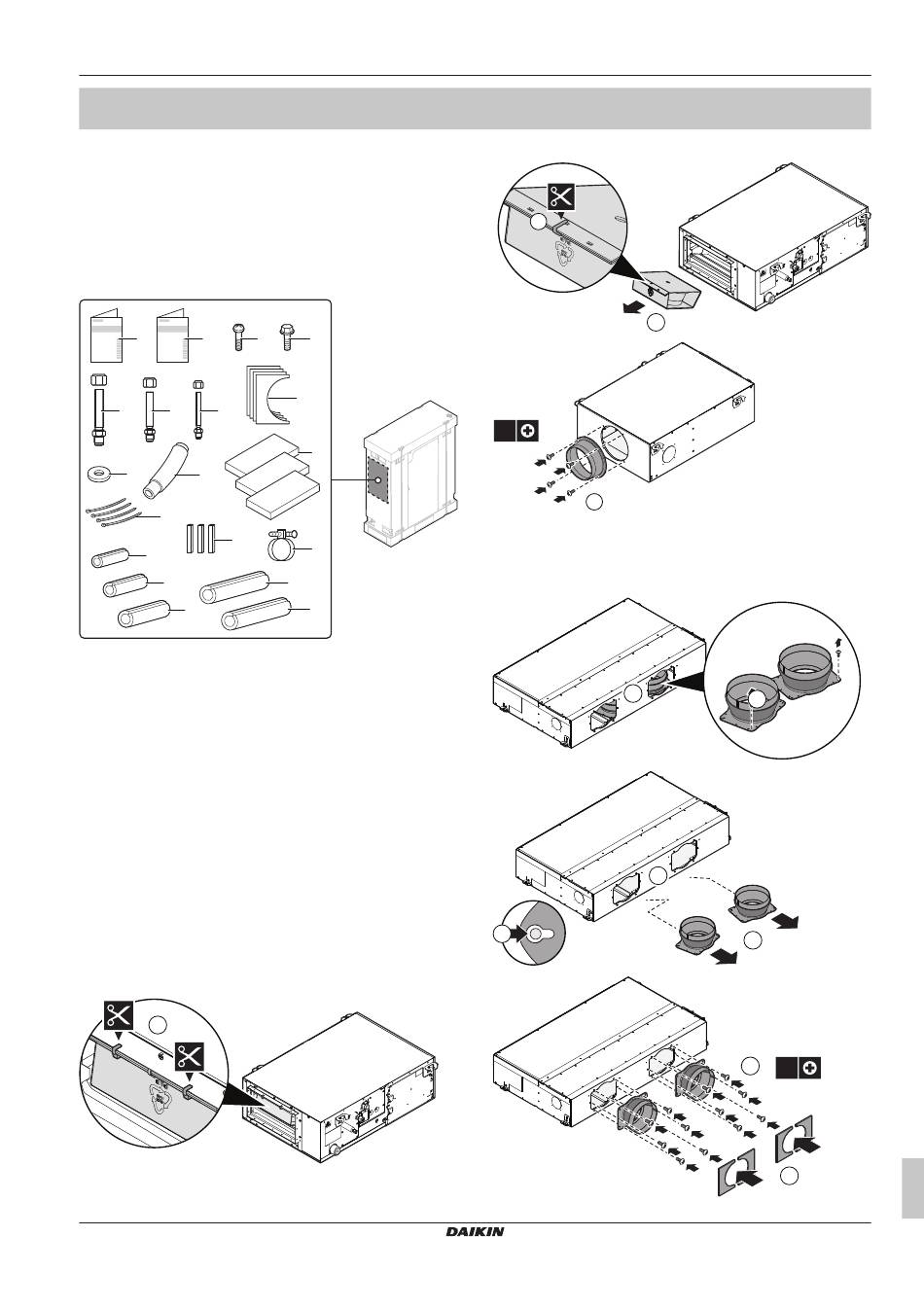

11.1.1 So entfernen Sie das Zubehör vom
Innengerät
1× 1× 4×
a b
1× 1× 1×
e f g
8× 1×
i j
4×
l
3×
m
1×
o
1×
p
1×
q
a Installations- und Betriebsanleitung
b Allgemeine Sicherheitshinweise
c Schrauben für Kanalflansche (EKVDX32A2)
d Schrauben für Kanalflansche (EKVDX50~100A2)
e Zusatzrohr (Gas) (Ø15,9 mm)
f Zusatzrohr (Gas) (Ø12,7 mm)
g Zusatzrohr (Flüssigkeit) (Ø9,5 mm)
h Dichtung für Kanalflansche (EKVDX50~100A2)
i Unterlegscheiben für Aufhängebügel
j Abflussschlauch
k Dichtungspads: Ablaufrohr, Gasrohr und
Flüssigkeitsleitung
l Kabelbinder
m Dichtungsstreifen für Kabel (Schaltkasten und optionale
Kabeleinführung)
n Metallschelle
o Isolierrohr (Ø10-26 mm, Länge 65 mm)
p Isolierrohr (Ø13-29 mm, Länge 65 mm)
q Isolierrohr (Ø15-31 mm, Länge 70 mm)
r Isolierrohr (Ø26-42 mm, Länge 250 mm)
s Isolierrohr (Ø32-52 mm, Länge 250 mm)
11.1.2 So werden Kanalflansche von der
Inneneinheit entfernt
Kanalflansch bei EKVDX32A2
1
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1C – 2022.05
52×
c d
4×
h
3×
k
1×
n
1×
r
1×
s
3
2
4×
4
Kanalflansch(e) bei EKVDX50~100A2
Im unten gezeigten Verfahren wird EKVDX100A2 gezeigt, aber bei
EKVDX50-80A2, bei dem es nur 1 Kanalflansch (Reduzierstück)
gibt, ist es ähnlich.
1
2
*
*
2
11 Über das Paket
1
*
3
4
12×
5
Installations- und Betriebsanleitung
