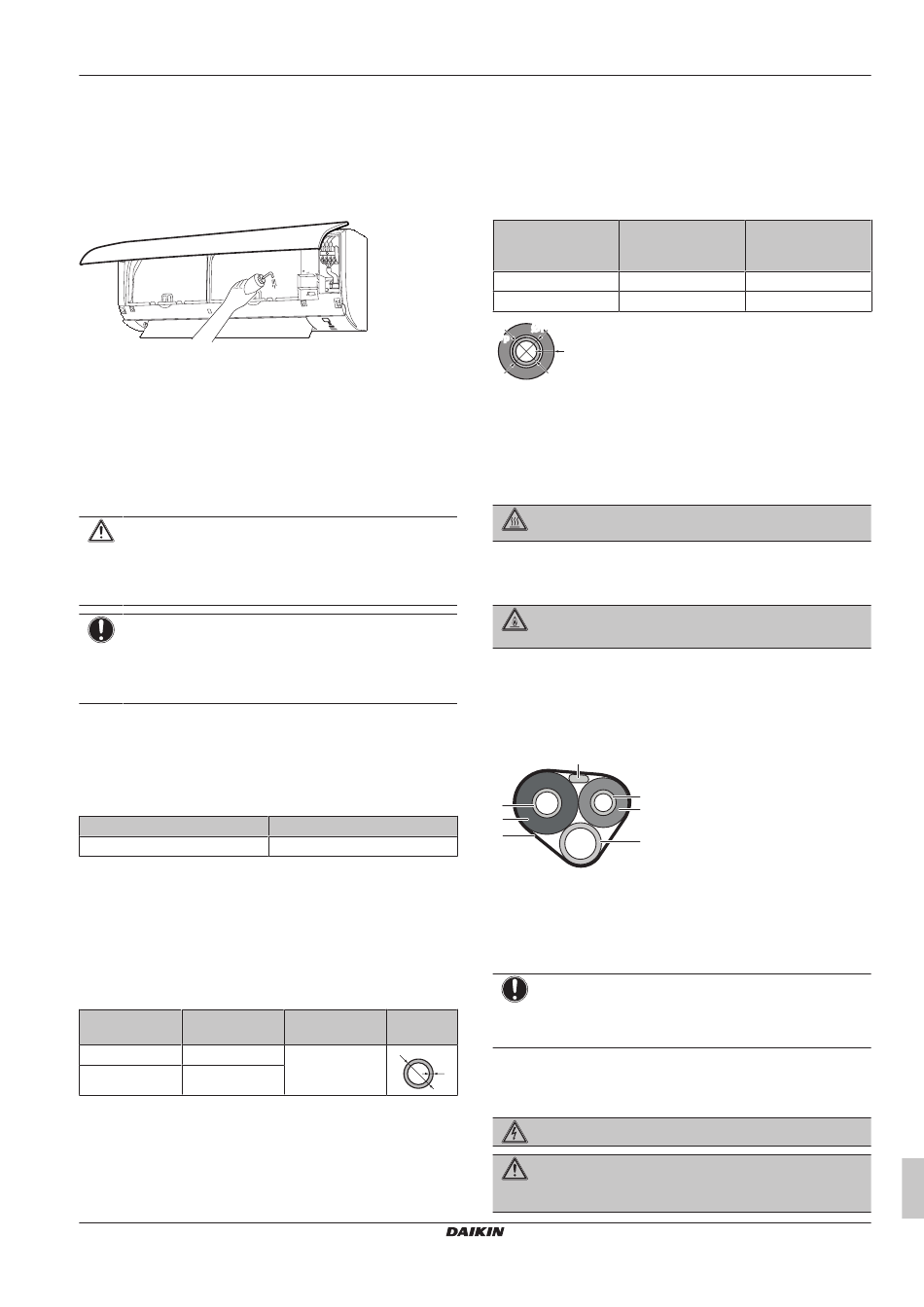

5.3.3 Auf Wasserleckagen prüfen
1 Luftfilter entfernen.
2 Gießen Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen
Sie, ob es irgendwo leckt.
6

Rohrinstallation

6.1 Kältemittelleitungen vorbereiten
6.1.1 Anforderungen an Kältemittel-
Rohrleitungen
VORSICHT
Verrohrung und Verbindungen eines Split-Systems sollten
in Form permanenter Verbindungen durchgeführt werden,
wenn es innerhalb
Verbindungen nur die Rohre zu den Inneneinheiten gibt.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an
den Außeneinheiten:
Flüssigkeitsleitung
Ø6,4 mm
Anforderungen an das Material von Kältemittel-
Rohrleitungen
▪ Rohrmaterial: Es sind
übergangslos verbundene Kupferrohre zu verwenden
▪ Bördelanschlüsse: Verwenden
weichgeglühtes Material.
▪ Rohrleitungs-Härtegrad und -stärke:
Außendurchme Temper-Grad
sser (Ø)
6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm
9,5 mm (3/8") Weichgeglüht (O)
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem
Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
FTXTP-M_ATXTP-M
Innenraum-Klimagerät von Daikin
3P650253-2S – 2022.11
eines belegten Raums außer
Gasleitung
Ø9,5 mm
mit Phosphorsäure deoxidierte,
Sie ausschließlich
(a)
Stärke (t)
Ø
6.1.2 Kältemittelleitungen isolieren
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Rohr-
Außendurchmesser
(Ø )
p
6,4 mm (1/4")
9,5 mm (3/8")
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Dichtungsmaterials kein Kondenswasser bildet.
6.2 Kältemittelleitungen anschließen
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
6.2.1 Kältemittelrohre an der Inneneinheit
anschließen
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel innerhalb der Einheit ist leicht entzündlich.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
1 Kältemittelrohrleitungen mit Bördelanschlüssen an die Einheit
anschließen.
2 Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch
bei der Inneneinheit wie folgt isolieren:
c
a
b
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Zielband
g Ablaufschlauch
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
t
7

Elektroinstallation

GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Für Stromversorgungskabel IMMER mehradrige Kabel
verwenden.
6 Rohrinstallation
Innendurchmesser Isolationsdicke (t)
der Isolation (Ø )
i
8~10 mm ≥10 mm
10~14 mm ≥13 mm
d
e
g
