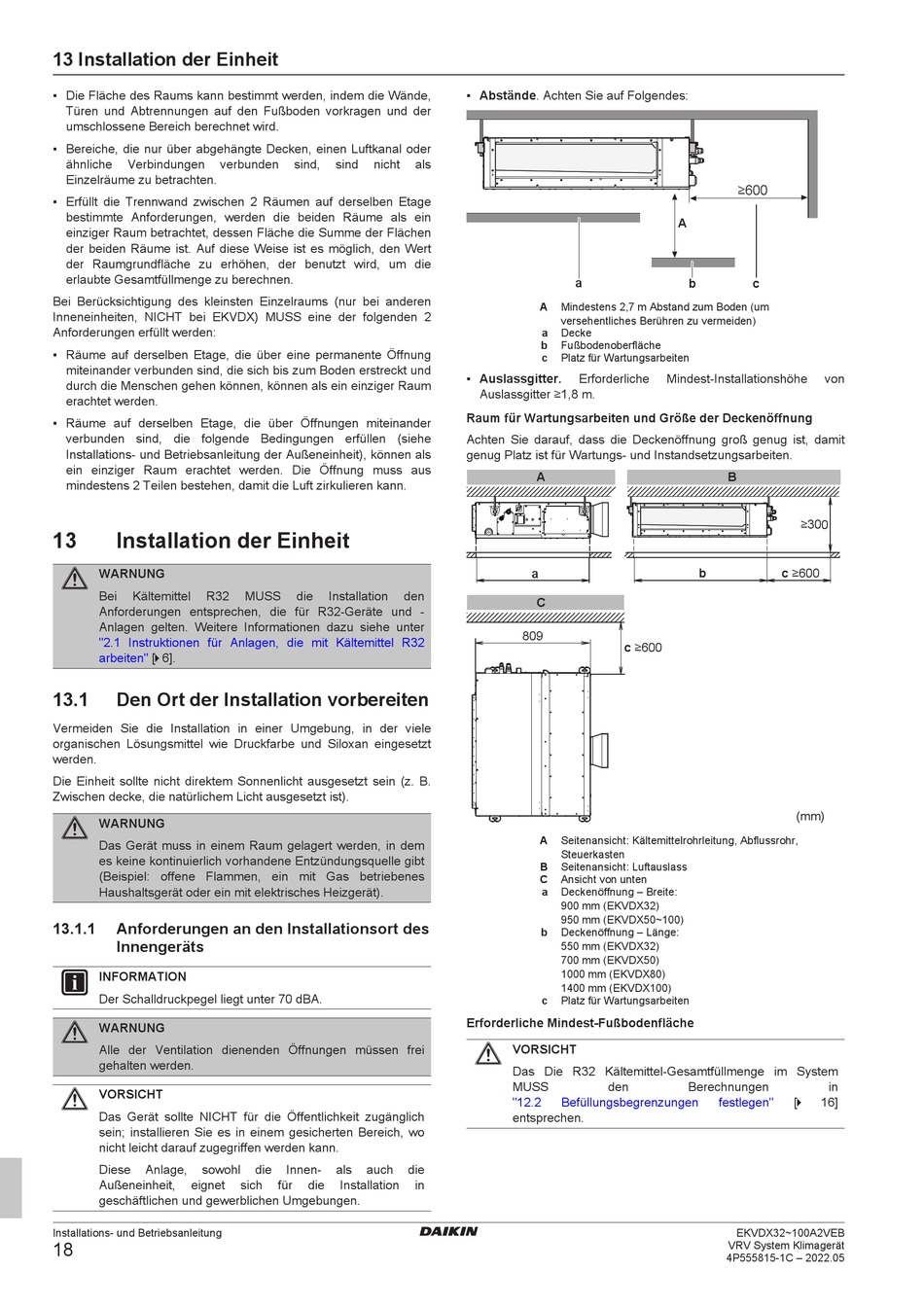

13 Installation der Einheit

▪ Die Fläche des Raums kann bestimmt werden, indem die Wände,
Türen und Abtrennungen auf den Fußboden vorkragen und der
umschlossene Bereich berechnet wird.
▪ Bereiche, die nur über abgehängte Decken, einen Luftkanal oder
ähnliche Verbindungen verbunden
Einzelräume zu betrachten.
▪ Erfüllt die Trennwand zwischen 2 Räumen auf derselben Etage
bestimmte Anforderungen, werden die beiden Räume als ein
einziger Raum betrachtet, dessen Fläche die Summe der Flächen
der beiden Räume ist. Auf diese Weise ist es möglich, den Wert
der Raumgrundfläche zu erhöhen, der benutzt wird, um die
erlaubte Gesamtfüllmenge zu berechnen.
Bei Berücksichtigung des kleinsten Einzelraums (nur bei anderen
Inneneinheiten, NICHT bei EKVDX) MUSS eine der folgenden 2
Anforderungen erfüllt werden:
▪ Räume auf derselben Etage, die über eine permanente Öffnung
miteinander verbunden sind, die sich bis zum Boden erstreckt und
durch die Menschen gehen können, können als ein einziger Raum
erachtet werden.
▪ Räume auf derselben Etage, die über Öffnungen miteinander
verbunden sind, die folgende Bedingungen erfüllen (siehe
Installations- und Betriebsanleitung der Außeneinheit), können als
ein einziger Raum erachtet werden. Die Öffnung muss aus
mindestens 2 Teilen bestehen, damit die Luft zirkulieren kann.
13 Installation der Einheit
WARNUNG
Bei Kältemittel R32
Anforderungen entsprechen, die für R32-Geräte und -
Anlagen gelten. Weitere Informationen dazu siehe unter
"2.1 Instruktionen für Anlagen, die mit Kältemittel R32
arbeiten" [ 4 6].
13.1

Den Ort der Installation vorbereiten

Vermeiden Sie die Installation in einer Umgebung, in der viele
organischen Lösungsmittel wie Druckfarbe und Siloxan eingesetzt
werden.
Die Einheit sollte nicht direktem Sonnenlicht ausgesetzt sein (z. B.
Zwischen decke, die natürlichem Licht ausgesetzt ist).
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem
es keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
13.1.1 Anforderungen an den Installationsort des
Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
WARNUNG
Alle der Ventilation dienenden Öffnungen müssen frei
gehalten werden.
VORSICHT
Das Gerät sollte NICHT für die Öffentlichkeit zugänglich
sein; installieren Sie es in einem gesicherten Bereich, wo
nicht leicht darauf zugegriffen werden kann.
Diese Anlage, sowohl
Außeneinheit, eignet
geschäftlichen und gewerblichen Umgebungen.
Installations- und Betriebsanleitung
18
sind, sind nicht als
MUSS die Installation den
die Innen- als auch die
sich für die Installation in
▪ Abstände. Achten Sie auf Folgendes:
a
A Mindestens 2,7 m Abstand zum Boden (um
versehentliches Berühren zu vermeiden)
a Decke
b Fußbodenoberfläche
c Platz für Wartungsarbeiten
▪ Auslassgitter. Erforderliche
Auslassgitter ≥1,8 m.
Raum für Wartungsarbeiten und Größe der Deckenöffnung
Achten Sie darauf, dass die Deckenöffnung groß genug ist, damit
genug Platz ist für Wartungs- und Instandsetzungsarbeiten.
A
a
C
809
A Seitenansicht: Kältemittelrohrleitung, Abflussrohr,
Steuerkasten
B Seitenansicht: Luftauslass
C Ansicht von unten
a Deckenöffnung – Breite:
900 mm (EKVDX32)
950 mm (EKVDX50~100)
b Deckenöffnung – Länge:
550 mm (EKVDX32)
700 mm (EKVDX50)
1000 mm (EKVDX80)
1400 mm (EKVDX100)
c Platz für Wartungsarbeiten
Erforderliche Mindest-Fußbodenfläche
VORSICHT
Das Die R32 Kältemittel-Gesamtfüllmenge im System
MUSS den
"12.2 Befüllungsbegrenzungen
entsprechen.
≥ 600
A
b c
Mindest-Installationshöhe von
B
b c ≥600
(mm)
Berechnungen in
[ 4
festlegen" 16]
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1C – 2022.05
