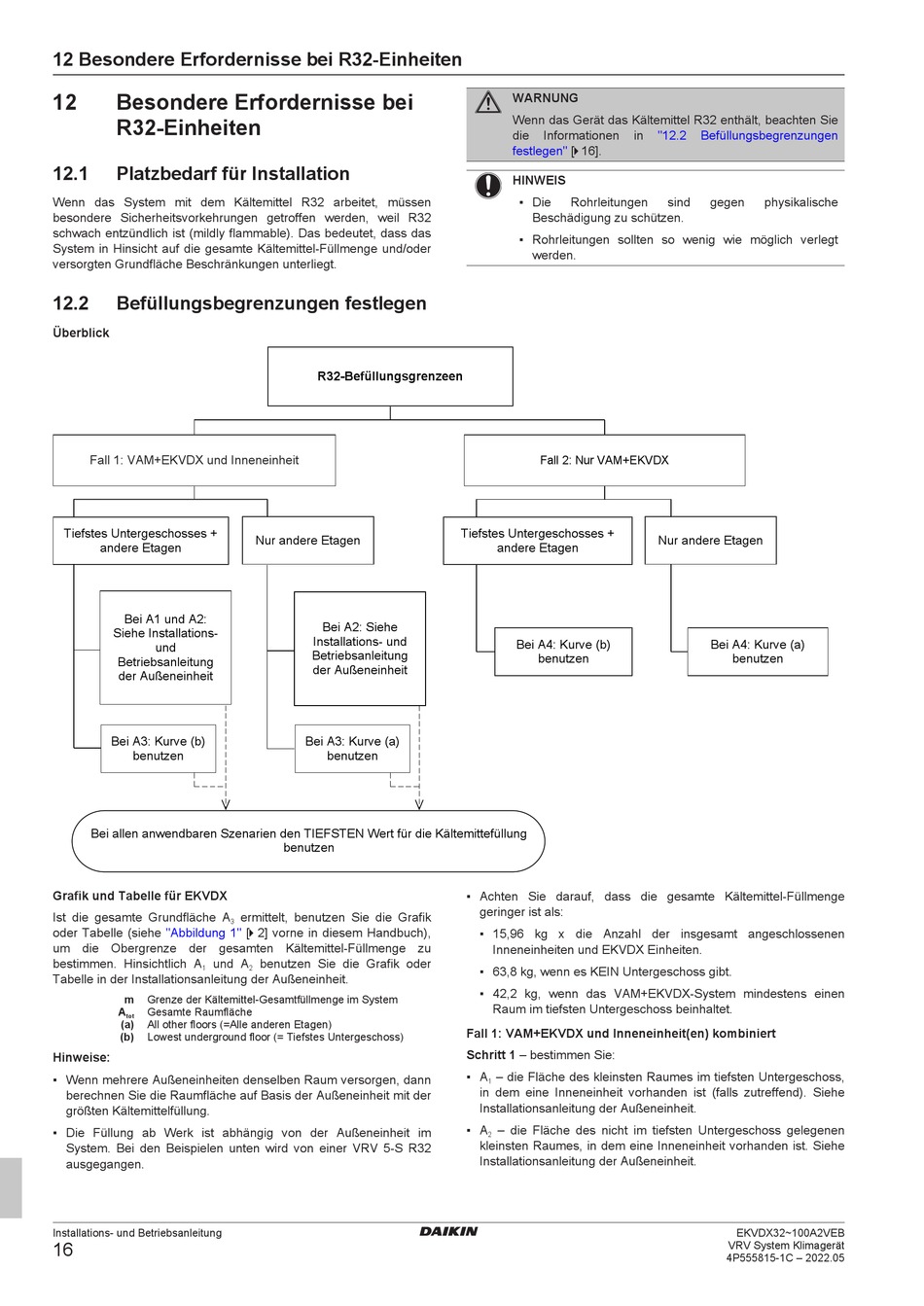

12 Besondere Erfordernisse bei R32-Einheiten

12 Besondere Erfordernisse bei
R32-Einheiten
12.1 Platzbedarf für Installation
Wenn das System mit dem Kältemittel R32 arbeitet, müssen
besondere Sicherheitsvorkehrungen getroffen werden, weil R32
schwach entzündlich ist (mildly flammable). Das bedeutet, dass das
System in Hinsicht auf die gesamte Kältemittel-Füllmenge und/oder
versorgten Grundfläche Beschränkungen unterliegt.
12.2 Befüllungsbegrenzungen festlegen
Überblick
Fall 1: VAM+EKVDX und Inneneinheit
Tiefstes Untergeschosses +
andere Etagen
Bei A1 und A2:
Siehe Installations-
und
Betriebsanleitung
der Außeneinheit
Bei A3: Kurve (b)
benutzen
Bei allen anwendbaren Szenarien den TIEFSTEN Wert für die Kältemittefüllung
Grafik und Tabelle für EKVDX
Ist die gesamte Grundfläche A
oder Tabelle (siehe "Abbildung
um die Obergrenze der gesamten Kältemittel-Füllmenge zu
bestimmen. Hinsichtlich A und A
1
Tabelle in der Installationsanleitung der Außeneinheit.
m Grenze der Kältemittel-Gesamtfüllmenge im System
A Gesamte Raumfläche
tot
(a) All other floors (=Alle anderen Etagen)
(b) Lowest underground floor (= Tiefstes Untergeschoss)
Hinweise:
▪ Wenn mehrere Außeneinheiten denselben Raum versorgen, dann
berechnen Sie die Raumfläche auf Basis der Außeneinheit mit der
größten Kältemittelfüllung.
▪ Die Füllung ab Werk ist abhängig von der Außeneinheit im
System. Bei den Beispielen unten wird von einer VRV 5-S R32
ausgegangen.
Installations- und Betriebsanleitung
16
R32-Befüllungsgrenzeen
Nur andere Etagen
Bei A2: Siehe
Installations- und
Betriebsanleitung
der Außeneinheit
Bei A3: Kurve (a)
benutzen
benutzen
ermittelt, benutzen Sie die Grafik
3
1" [ 4 2] vorne in diesem Handbuch),
benutzen Sie die Grafik oder
2
WARNUNG
Wenn das Gerät das Kältemittel R32 enthält, beachten Sie
die Informationen in
festlegen" [ 4 16].
HINWEIS
▪ Die Rohrleitungen
Beschädigung zu schützen.
▪ Rohrleitungen sollten so wenig wie möglich verlegt
werden.
Fall 2: Nur VAM+EKVDX
Tiefstes Untergeschosses +
andere Etagen
Bei A4: Kurve (b)
benutzen
▪ Achten Sie darauf, dass die gesamte Kältemittel-Füllmenge
geringer ist als:
▪ 15,96 kg x die Anzahl der insgesamt angeschlossenen
Inneneinheiten und EKVDX Einheiten.
▪ 63,8 kg, wenn es KEIN Untergeschoss gibt.
▪ 42,2 kg, wenn das VAM+EKVDX-System mindestens einen
Raum im tiefsten Untergeschoss beinhaltet.
Fall 1: VAM+EKVDX und Inneneinheit(en) kombiniert
Schritt 1 – bestimmen Sie:
▪ A – die Fläche des kleinsten Raumes im tiefsten Untergeschoss,
1
in dem eine Inneneinheit vorhanden ist (falls zutreffend). Siehe
Installationsanleitung der Außeneinheit.
▪ A – die Fläche des nicht im tiefsten Untergeschoss gelegenen
2
kleinsten Raumes, in dem eine Inneneinheit vorhanden ist. Siehe
Installationsanleitung der Außeneinheit.
"12.2 Befüllungsbegrenzungen
sind gegen physikalische
Nur andere Etagen
Bei A4: Kurve (a)
benutzen
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1C – 2022.05
