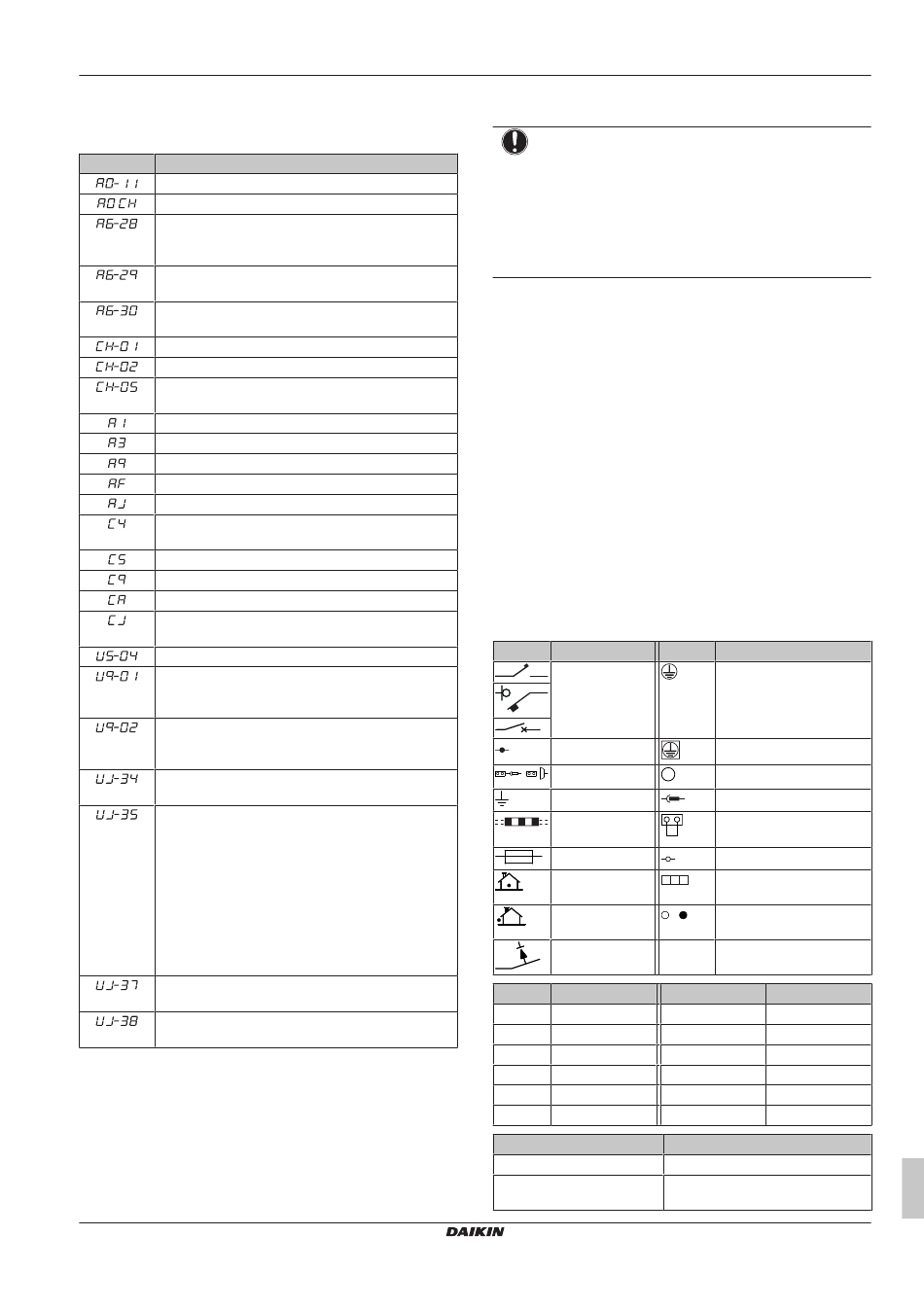

18.1.1 Fehlercodes: Überblick
Falls andere Fehlercodes angezeigt werden, wenden Sie sich an
Ihren Händler.
Code
Der R32-Sensor hat eine Kältemittel-Leckage erkannt
/ Fehler bei Sicherheitssystem (Leckage-Erkennung)
Der VAM-Luftdurchsatz ist unter die gesetzliche
Schwellenwertgrenze gefallen (bei Anwendung von
R32)
Der VAM-Luftdurchsatz nähert sich der gesetzlichen
Schwellenwertgrenze (bei Anwendung von R32)
VAM-Warnung aufgrund von Luftdurchsatz-Abfall (bei
Anwendung von R32)
Fehler bei R32-Sensor
Ende der Lebensdauer von R32-Sensor
6 Monate bis zum Ende der Lebensdauer von R32-
Sensor
Störung bei Inneneinheit-Platine
Anomalie bei Steuerungssystem für Abflusspegel
Fehler beim elektronisch geregelten Expansionsventil
Fehler bei System zur Luftbefeuchtung
Fehler bei Leistungseinstellung (Inneneinheit-Platine)
Fehler bei Flüssigkeitsleitung-Thermistor für
Wärmetauscher
Fehler bei Gasleitung-Thermistor für Wärmetauscher
Fehler bei Ansaugluft-Thermistor
Fehler bei Auslassluft-Thermistor
Anomalie bei Raumtemperatur-Thermistor von
Fernregler
Kein Fernregler des H-Typs angeschlossen
Auf derselben F1 F2 Leitung ist ein Fehler bei einer
anderen Inneneinheit aufgetreten, aber die EKVDX /
Inneneinheit arbeitet weiterhin
Auf derselben F1 F2 Leitung ist ein Fehler bei einer
anderen Inneneinheit aufgetreten, aber die EKVDX /
Inneneinheit kann nicht weiter betrieben werden
Diskrepanz bei der Leistung von VAM- und EKVDX-
Einheit
VAM-Anomalie. Es gibt vier mögliche Ursachen:
▪ Bei der VAM liegt ein Fehler vor. Ermitteln Sie die
Ursache in der Fehler-Chronik.
▪ Ausfall der Kommunikation zwischen VAM und
EKVDX .
▪ Die lokale VAM-Einstellung verträgt sich nicht mit
dem EKVDX-Anschluss: 18(28)‑10 ist nicht ‑02.
▪ Fernregler-Firmware ist nicht aktuell. Bitte die
jüngste verfügbare Softwareversion installieren.
VAM: A6-28 Fehler aufgetreten (bei Verwendung von
R32)
VAM: A6-29 Fehler aufgetreten (bei Verwendung von
R32)
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1C – 2022.05
Beschreibung
19

Entsorgung

HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber
auseinander zu nehmen. Die Demontage des Systems
sowie die Handhabung von Kältemittel, Öl und weiteren
Teilen MUSS in Übereinstimmung mit den entsprechenden
Vorschriften erfolgen. Einheiten MÜSSEN bei einer
Einrichtung aufbereitet
Wiederverwendung, Recycling
spezialisiert ist.
20

Technische Daten

▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar auf dem Daikin Business Portal (Authentifizierung
erforderlich).
20.1

Schaltplan

Siehe internen Elektroschaltplan (auf der Innenseite der Abdeckung
des Schaltkastens der Inneneinheit).
verwendeten Abkürzungen aufgeführt.
Einheitliche Beschriftung
Informationen zu den Teilen und die Nummerierung entnehmen Sie
bitte dem Elektroschaltplan auf der Einheit. In der Übersicht unten
wird durch "*" die Nummerierung jedes Teils im Teilecode
dargestellt, und zwar in Form arabischer Ziffern in aufsteigender
Folge.
Symbol Bedeutung Symbol Bedeutung
Hauptschalter
Verbindung
A
,
Konnektor
Erde
Bauseitige
Verkabelung
Sicherung
Inneneinheit
INDOOR
Außeneinheit
OUTDOOR
Fehlerstrom
Gerät
Symbol Farbe Symbol
BLK Schwarz ORG
BLU Blau PNK
BRN Braun PRP, PPL
GRN Grün RED
GRY Grau WHT
YLW
Symbol Bedeutung
A*P Platine
BS* Drucktaste EIN/AUS,
Betriebsschalter
19 Entsorgung
werden, die auf
und Wiederverwertung
Nachfolgend sind die
Schutzerde
Schutzerde (Schraube)
Gleichrichter
Relais-Anschluss
Kurzschlussstecker
Anschluss
Anschlussleiste
Drahtklammer
Farbe
Orange
Rosa
Lila
Rot
Weiß
Gelb
