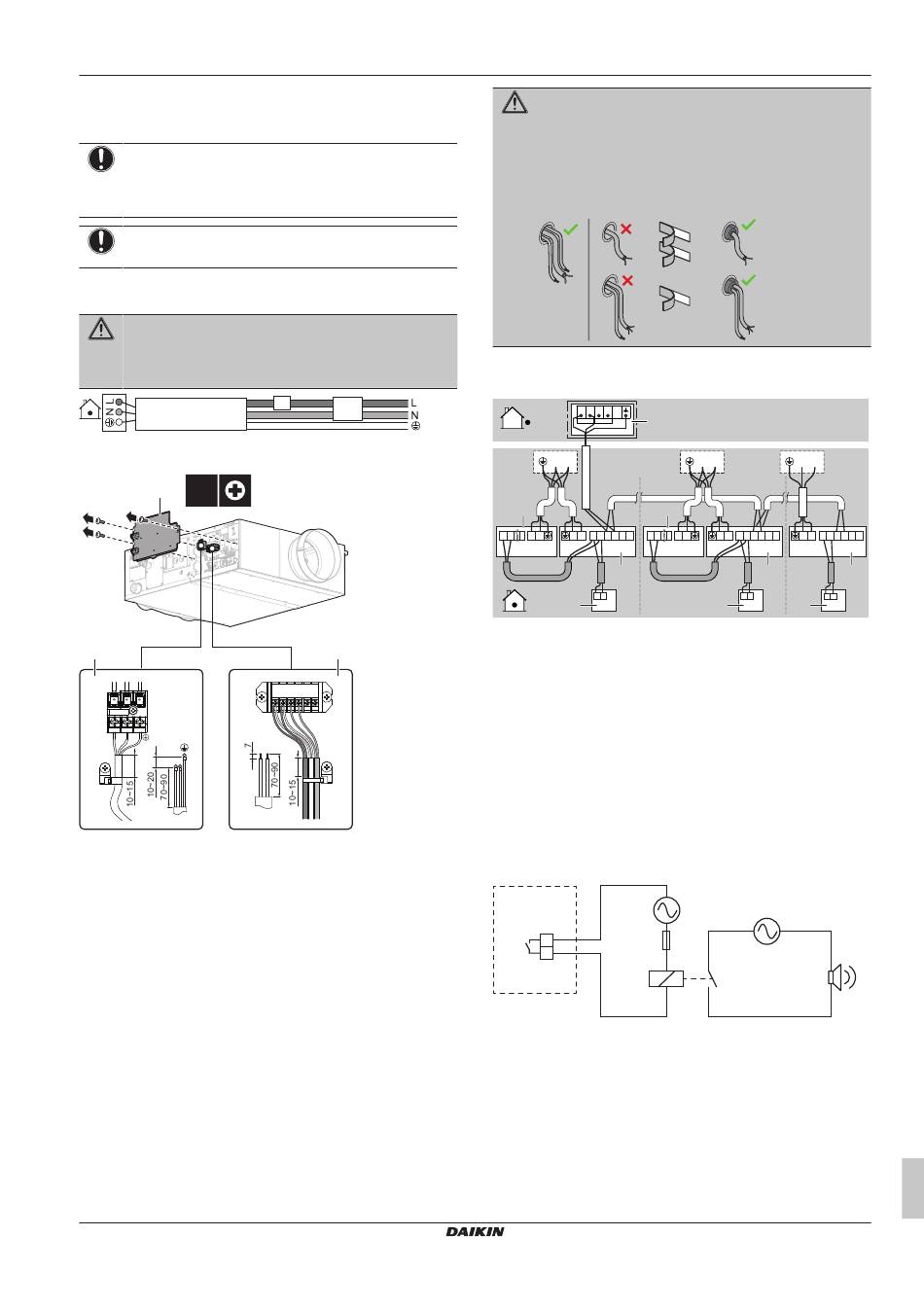

4 Übertragungskabel-Anschluss an Außeneinheit und/oder
anderen EKVDX-Einheiten: Das Kabel durch den Rahmen
führen und an der Klemmleiste anschließen (Symbole F1, F2).
HINWEIS
Informationen zu Erfordernissen
Verkabelung finden Sie in der Installationsanleitung der
Außeneinheit.
HINWEIS
Der Anschluss einer Gruppenregelung ist NICHT zulässig.
5 Stromversorgungskabel: Das Kabel durch den Rahmen
führen und an der Klemmleiste anschließen (L, N, Erde).
WARNUNG
Die VAM- und die EKVDX-Inneneinheit MÜSSEN an
dieselben Elektro-Sicherheitseinrichtungen und dieselbe
Stromversorgungsquelle angeschlossen werden.
a Hauptschalter
b Fehlerstrom Gerät
3×
b
a
L N
a Stromversorgungskabel und Erdungskabel
b Wartungsblende mit Schaltplan
c Übertragungskabel
6 Die Kabel befestigen an den Kunststoffklemmen mit den
Kabelbindern (siehe Zubehörbeutel). Hinweis:
verbliebenen Kabelbinder aus dem Zubehörbeutel ist für die
Kabelverbindung zur Relais-Platine und ein Kabelbinder ist
Ersatz.
EKVDX32~100A2VEB
VRV System Klimagerät
4P555815-1C – 2022.05
hinsichtlich der
a
b
c
P1P2 F1 F2 T1 T2
Einer der
WARNUNG
Wenn es bei der Kabeleinführung eine Lücke gibt, dann
umwickeln Sie das/die Kabel mit Dichtungsmaterial aus
dem Zubehörbeutel.
Dadurch wird verhindert, dass kleine Gegenstände (z. B.
auch die Finger von Kindern usw.) sowie Flüssigkeiten in
die Einheit eindringen können.
+
+
7 Die Wartungsblende wieder anbringen.
System-Beispiel
a
TO IN/D TO OUT/D
N L
b b
L N N L
P P P P F F T T P P
2 1 1 2 1 2 1 2 2 1
d
P P
1 2
c
a Außeneinheit
b Wärmerückgewinnungs-Ventilationseinheit (VAM)
c Benutzerschnittstelle
d EKVDX-Inneneinheit
e Normale VRV-Inneneinheit
15.3 Ausgaben an externe Geräte
anschließen
Die Stromstärke des externen Geräts MUSS gleich oder weniger
sein als 1 A. Installieren Sie eine Sicherung von ≤1 A, um den
internen Platinenkontakt zu schützen.
Wenn die Stromstärke des externen Geräts 1 A übersteigt, ist es
erforderlich, ein bauseitig zu lieferndes externes Relais zu benutzen,
um die Stromstärke im internen Platinenkontakt zu begrenzen. Siehe
das Beispieldiagramm unten:
b
X1M
c
(I ≤ 1 A)
a
d
e
a Output-Anschluss Relais-Platine
b AC Stromversorgung für Relais
c Sicherung ≤1 A
d Relais (bauseitig zu liefern)
e Relais-Platine
f AC Stromversorgung für externes Gerät
g Externes Gerät (z. B. externer Alarmgeber)
Bei R32-Kältemittel MUSS
eingebaute Alarmgeber um mindestens 15 dB lauter sein als das im
Raum herrschende Hintergrundgeräusch. Falls das nicht der Fall ist:
1 In jeden EKVDX einen externen Alarmgeber einbauen
(bauseitig zu liefern).
15 Elektroinstallation
=
=
N L N L
L N N L N L
P P F F T T P P F F
1 2 1 2 1 2 1 2 1 2
d
P P
P P
1 2 1 2
c c
240 V AC 240 V AC
f
g
der in der Benutzerschnittstelle
Installations- und Betriebsanleitung
T T
1 2
e
