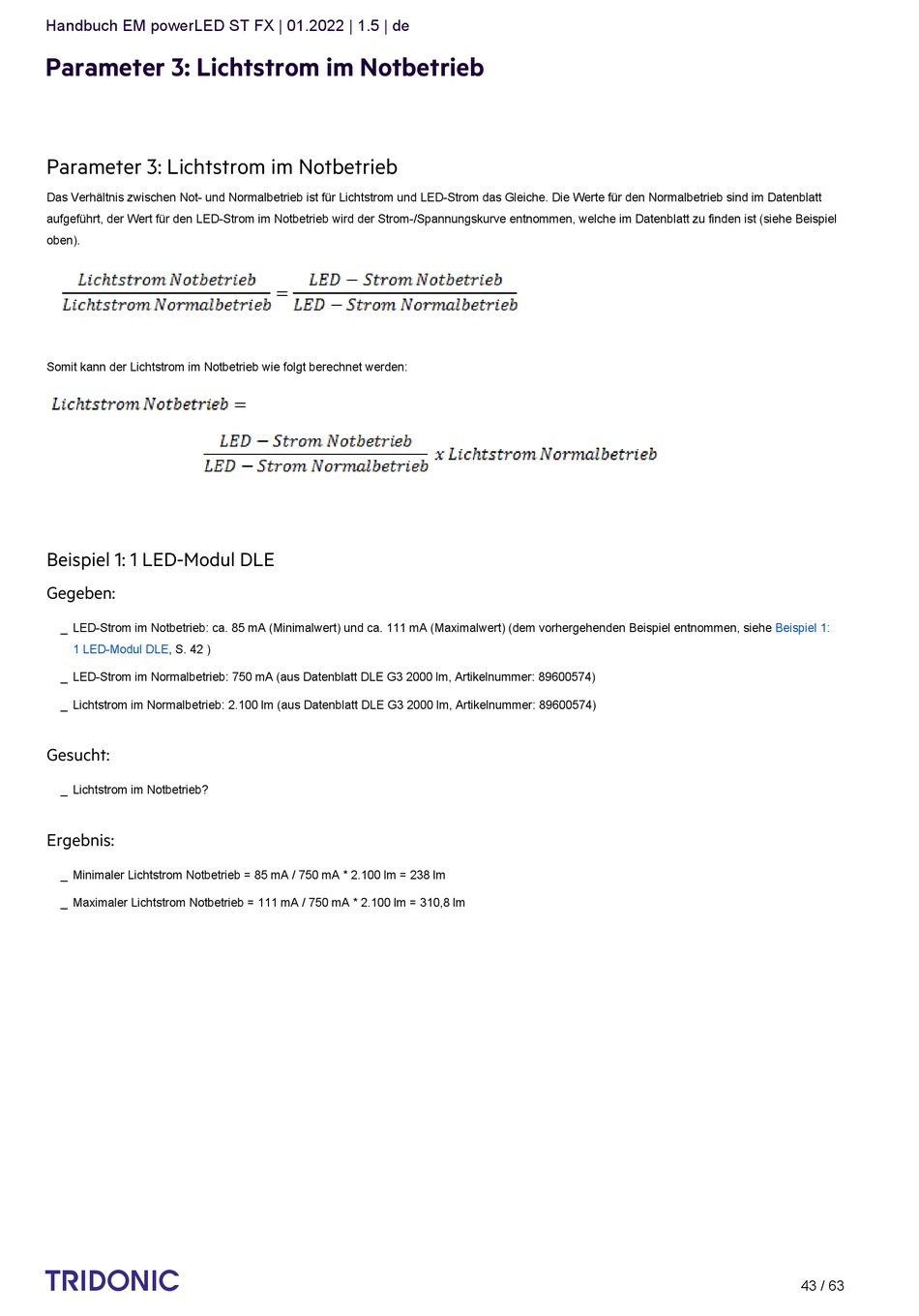

Handbuch EM powerLED ST FX | 01.2022 | 1.5 | de
Parameter 3: Lichtstrom im Notbetrieb
Parameter 3: Lichtstrom im Notbetrieb
Das Verhältnis zwischen Not- und Normalbetrieb ist für Lichtstrom und LED-Strom das Gleiche. Die Werte für den Normalbetrieb sind im Datenblatt
aufgeführt, der Wert für den LED-Strom im Notbetrieb wird der Strom-/Spannungskurve entnommen, welche im Datenblatt zu finden ist (siehe Beispiel
oben).
Somit kann der Lichtstrom im Notbetrieb wie folgt berechnet werden:
Beispiel 1: 1 LED-Modul DLE
Gegeben:
_
LED-Strom im Notbetrieb: ca. 85 mA (Minimalwert) und ca. 111 mA (Maximalwert) (dem vorhergehenden Beispiel entnommen, siehe Beispiel 1:
1 LED-Modul DLE, S. 42
)
_
LED-Strom im Normalbetrieb: 750 mA (aus Datenblatt DLE G3 2000 lm, Artikelnummer: 89600574)
_
Lichtstrom im Normalbetrieb: 2.100 lm (aus Datenblatt DLE G3 2000 lm, Artikelnummer: 89600574)
Gesucht:
_
Lichtstrom im Notbetrieb?
Ergebnis:
_
Minimaler Lichtstrom Notbetrieb = 85 mA / 750 mA * 2.100 lm = 238 lm
_
Maximaler Lichtstrom Notbetrieb = 111 mA / 750 mA * 2.100 lm = 310,8 lm
...
c
43 / 63
