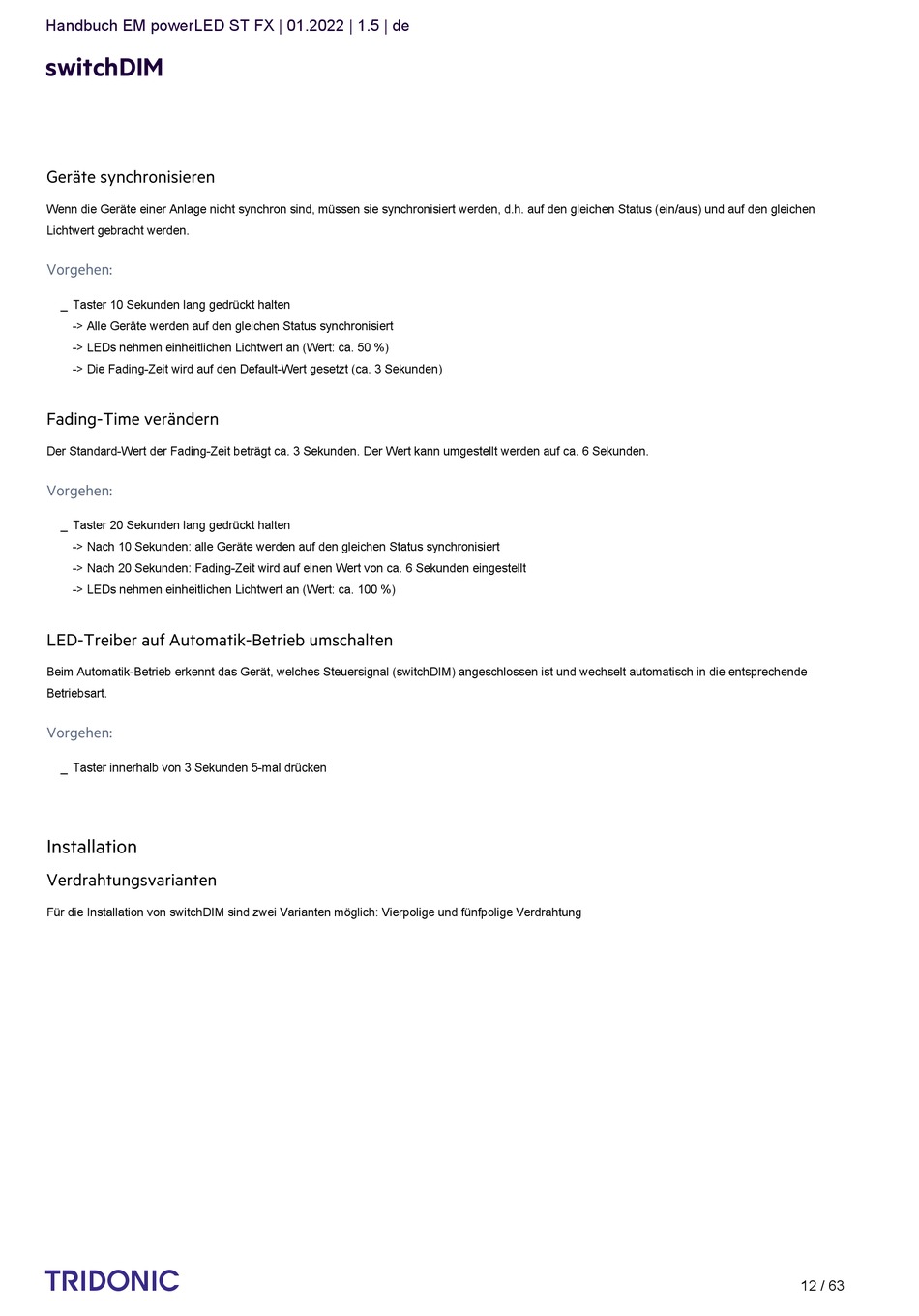

Handbuch EM powerLED ST FX | 01.2022 | 1.5 | de
switchDIM
Geräte synchronisieren
Wenn die Geräte einer Anlage nicht synchron sind, müssen sie synchronisiert werden, d.h. auf den gleichen Status (ein/aus) und auf den gleichen
Lichtwert gebracht werden.
Vorgehen:
_
Taster 10 Sekunden lang gedrückt halten
-> Alle Geräte werden auf den gleichen Status synchronisiert
-> LEDs nehmen einheitlichen Lichtwert an (Wert: ca. 50 %)
-> Die Fading-Zeit wird auf den Default-Wert gesetzt (ca. 3 Sekunden)
Fading-Time verändern
Der Standard-Wert der Fading-Zeit beträgt ca. 3 Sekunden. Der Wert kann umgestellt werden auf ca. 6 Sekunden.
Vorgehen:
_
Taster 20 Sekunden lang gedrückt halten
-> Nach 10 Sekunden: alle Geräte werden auf den gleichen Status synchronisiert
-> Nach 20 Sekunden: Fading-Zeit wird auf einen Wert von ca. 6 Sekunden eingestellt
-> LEDs nehmen einheitlichen Lichtwert an (Wert: ca. 100 %)
LED-Treiber auf Automatik-Betrieb umschalten
Beim Automatik-Betrieb erkennt das Gerät, welches Steuersignal (switchDIM) angeschlossen ist und wechselt automatisch in die entsprechende
Betriebsart.
Vorgehen:
_
Taster innerhalb von 3 Sekunden 5-mal drücken
Installation
Verdrahtungsvarianten
Für die Installation von switchDIM sind zwei Varianten möglich: Vierpolige und fünfpolige Verdrahtung
c
12 / 63
