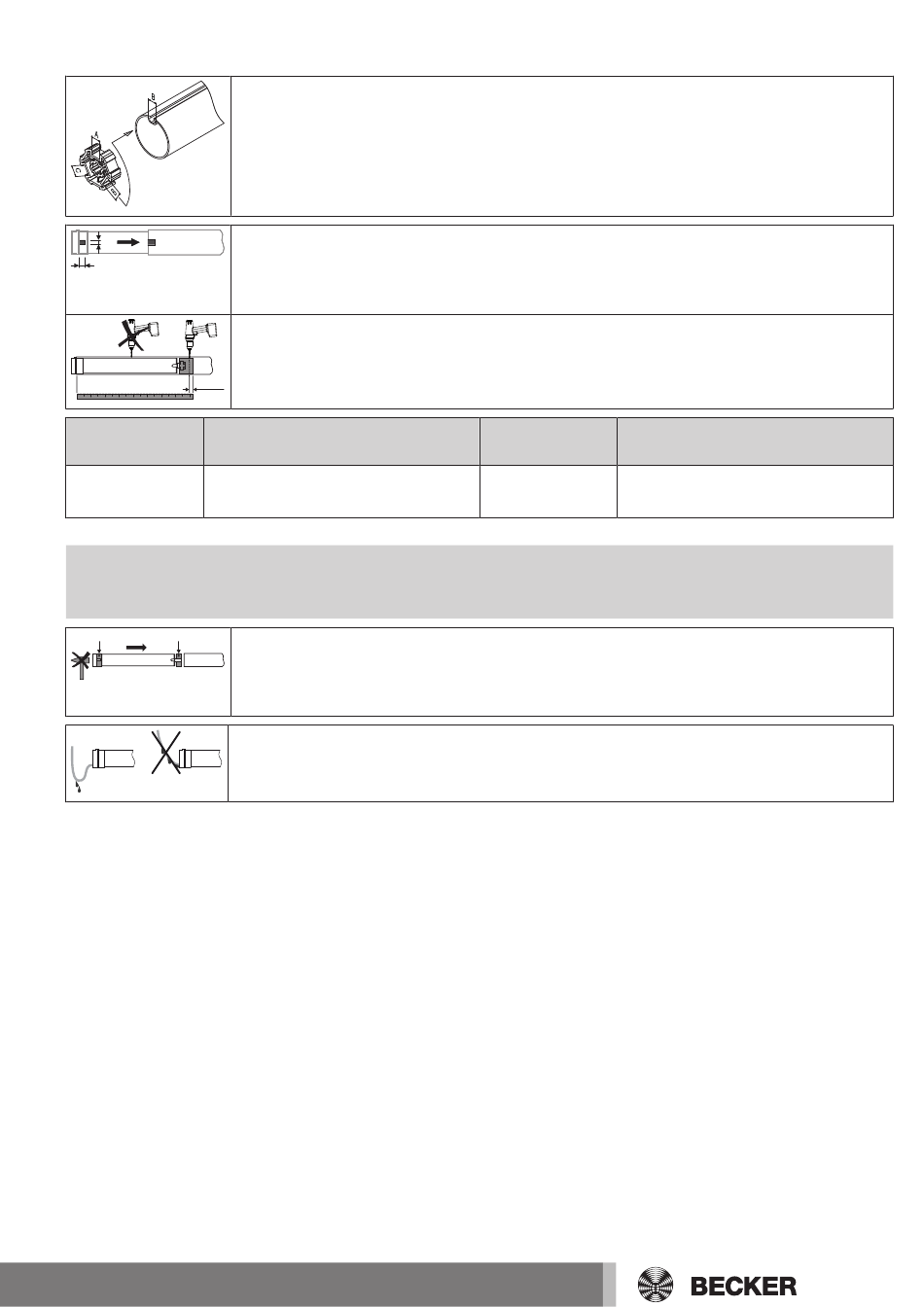

Montage des Antriebs in der Welle

Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mitnehmern durch
Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben
verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs.
Y Bei Rundwellen:
Messen Sie den Nocken des Laufringes (X, Y) aus. Anschließend klinken Sie das Rohr auf der Motor-
X
seite aus, damit der Nocken des Laufringes mit in die Welle geschoben werden kann. Der Nocken des
Laufringes darf zur Welle kein Spiel haben.
Um eine sichere Übertragung des Drehmomentes bei Rundwellen sicherzustellen, empfehlen wir den
Mitnehmer mit der Welle zu verschrauben (siehe nachfolgende Tabelle).
ACHTUNG! Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren!
-10 mm
Antriebsgröße
[mm]
Ø 35-Ø 45
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die
Wickelwelle fallen gelassen werden!
1 2
Montieren Sie den Rohrantrieb mit entsprechendem Ring (1) und Mitnehmer (2). Falls der Ring mehre-
re Nuten besitzt, wählen Sie die passgenaue Nut aus und schieben den Ring (1) auf den Laufring.
Anschließend schieben Sie den Rohrantrieb mit dem vormontierten Ring (1) und Mitnehmer (2) form-
schlüssig in die Welle ein. Achten Sie auf guten Sitz des Ringes und des Mitnehmers in der Welle.
Anschlussleitung verlegen
Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die Anschlussleitung und
ggfs. die Antenne dürfen nicht in den Wickelraum hineinragen. Decken Sie scharfe Kanten ab.
Mitnehmer
Alle
Drehmoment Befestigungsschrauben
max. [Nm]
bis 50
(4 Stück)
Blechschraube
Ø 4,8 x 9,5 mm
