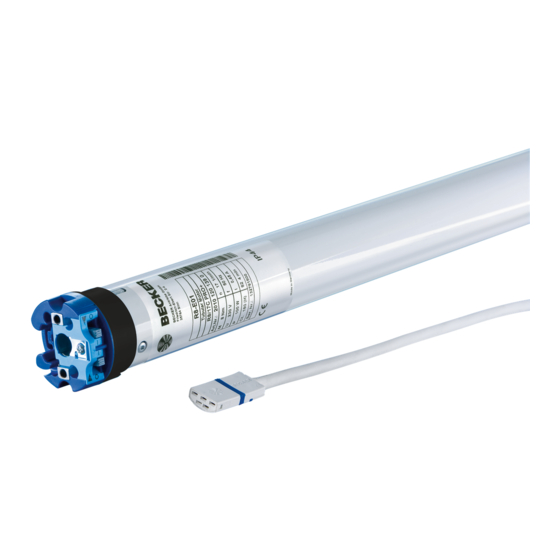

R20-17...R40-17
Modell: E33
Montage- und Betriebsanleitung
de
Rohrantriebe für Sonnenschutzanlagen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 301 277 0     13.07.2022
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker R20-17

Inhaltszusammenfassung für Becker R20-17

  • Seite 1 R20-17...R40-17 Modell: E33 Montage- und Betriebsanleitung Rohrantriebe für Sonnenschutzanlagen Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 301 277 0     13.07.2022     Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ...............................  4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage .....................................  7 Einstellen der Endlagen mit den Schaltern am Antriebskopf.................... 10 Löschen der Endlagen mit den Schaltern ..........................

  • Seite 3: Allgemeines

    Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Sonnenschutzanwendungen • Automatisches Erkennen von Endlagen durch intelligente Elektronik bei Verwendung von Anschlagsystemen • Optimale Anpassung der Zugbelastung an die mechanischen Anforderungen der Sonnenschutzanlage • Kein Nachstellen der Endlagen: Veränderungen des Behanges werden automatisch ausgeglichen, bei Verwendung eines An- schlagsystems.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Der Antrieb muss während der Reinigung, Wartung und dem Austausch von Teilen von seiner Strom- quelle getrennt werden.
  • Seite 5 • Antriebe mit der Anschlussleitung H05RR-F, S05RN-F oder 05RN-F dürfen im Freien und im Innenbe- reich verwendet werden. • Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Diese müssen nach Herstellerangaben montiert werden.

  • Seite 6: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Markisen mit mechanischer Begrenzung in der Ausfahr-Endlage (d. h. die Gelenkarme können nicht komplett gestreckt werden) bestimmt. Der Einsatz in gekoppelten Anlagen ist nur möglich, wenn alle Teilanlagen exakt synchron laufen und zum selben Zeitpunkt die Endlagen erreichen.

  • Seite 7: Montage

    Montage Montage des Antriebs VORSICHT Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden. Vor der Montage ist die Stromzuleitung spannungsfrei zu schalten und zu sichern. Bitte geben Sie die beiliegenden Anschlussinformationen dem ausführenden Elektroinstallateur. ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden.
  • Seite 8 Montage und Demontage des Mitnehmers für Anwendungen mit separater Nothandkurbel VORSICHT Den Mitnehmer niemals mit der Welle verschrauben. Achten Sie zwingend auf die richtige Montagerichtung des Mitnehmers. Die Pfeile auf dem weißen Ring des Mitnehmers müs- sen in Aufwickel-Richtung zeigen. Stellen Sie sicher, dass vor motorischem Betrieb der Anlage die Nothandkurbel ausgehakt ist.

  • Seite 9: Montage Des Antriebs In Der Welle

    Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mitnehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs. Bei Rundwellen: Messen Sie den Nocken des Laufringes (X, Y) aus.

  • Seite 10: Einstellen Der Endlagen Mit Den Schaltern Am Antriebskopf

    Einstellen der Endlagen mit den Schaltern am Antriebskopf Intelligentes Installationsmanagement Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“ Beim ersten Mal anfahren der Endlage „Anschlag“ wird diese Position als Endlage vorgemerkt. Nachdem die Endlage 3x hinterein- ander an dieser Position einwandfrei erkannt wurde, wird diese endgültig abgespeichert. Dies erfolgt normalerweise im Regelbe- trieb.

  • Seite 11: Löschen Der Endlagen Mit Den Schaltern

    Löschen der Endlagen mit den Schaltern Beide Endlagen löschen Eventuell eingestellte Zusatzfunktionen werden mit gelöscht oder in den Auslieferungszu- stand zurückgesetzt. Schieben Sie beide Schalter von der Programmier-Stellung in die Lösch-Stellung. Setzen Sie einen kurzen Fahrbefehl ab. ► Beide Endlagen sind gelöscht. Einstellen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster Intelligentes Installationsmanagement Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“...

  • Seite 12: Löschen Der Endlagen Mit Einem Knebelschalter Oder Einem Verriegelten Taster

    Löschen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster Die Reihenfolge der Schaltbefehle muss zügig nacheinander durchgeführt werden. Even- tuell eingestellte Zusatzfunktionen bleiben erhalten. Führen Sie folgende Löschsequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch: STOPP Der Rohrantrieb quittiert. Beide Endlagen sind gelöscht.

  • Seite 13: Punkt Ausgefahren Zu Anschlag Eingefahren Mit Einstellset

    Punkt ausgefahren zu Anschlag eingefahren mit Einstellset Schieben Sie beide Schalter in die Programmier-Stellung. Fahren Sie die gewünschte Ausfahr-Endlage an. Drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Anschließend fahren Sie Ein bis gegen den oberen, dauerhaft vorhandenen Anschlag. ▻...

  • Seite 14: Löschen Der Endlagen Mit Dem Einstellset

    Löschen der Endlagen mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstell- sets und schalten Sie die Netzspannung ein. Eventuell eingestellte Zusatzfunktionen werden mit gelöscht oder in den Auslieferungszu- stand zurückgesetzt. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen.

  • Seite 15: Einstellen Der Endlagen Mit Auto-Install

    Einstellen der Endlagen mit Auto-Install Intelligentes Installationsmanagement Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“ Beim ersten Mal anfahren der Endlage „Anschlag“ wird diese Position als Endlage vorgemerkt. Nachdem die Endlage 3x hinterein- ander an dieser Position einwandfrei erkannt wurde, wird diese endgültig abgespeichert. Dies erfolgt normalerweise im Regelbe- trieb.

  • Seite 16: Hinderniserkennung

    Auto-Punkt ausgefahren zu Anschlag eingefahren (Ausschließlich bei Gelenkarmmarkisen) ACHTUNG Achten Sie darauf, dass das Tuch nicht von der Wickelwelle verkehrt herum aufgewickelt wird. Ausfahren Einfahren Schieben Sie beide Schalter in die Programmier-Stellung. Fahren Sie die Gelenkarmmarkise solange aus, bis die Gelenkarme komplett ausge- fahren sind und das Tuch entspannt auf den Gelenkarmen liegt.

  • Seite 17: Zusatzfunktion Tuchstraffung Aktivieren / Deaktivieren Mit Dem Einstellset

    Zusatzfunktion Tuchstraffung aktivieren / deaktivieren mit dem Einstellset Im Auslieferungszustand ist die Tuchstraffungsfunktion deaktiviert. Tuchstraffungsfunktion aktivieren Zum Aktivieren fahren Sie in die Ausfahr-Endlage. Drücken Sie die Programmiertaste für ca. 5 Sekunden. ▻ Die Quittierung erfolgt durch ein Nicken. Fahren Sie jetzt den Punkt an, wo das Tuch die gewünschte Tuchstraffung hat. Drücken Sie die Programmiertaste für ca.

  • Seite 18: Entsorgung

    Gerätes hin. Dieses Produkt muss am Ende seiner Lebensdauer getrennt bei einer Sammelstelle für Elektro- und Elektroni- kaltgeräte abgegeben werden. Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Wartung Diese Antriebe sind wartungsfrei. Technische Daten Ø45 Rohrantrieb R20-17 R30-17 R40-17 Modell C S+ W1 Nennmoment [Nm] Abtriebsdrehzahl [min...

  • Seite 19: Was Tun Wenn

    Was tun wenn...? Problem Abhilfe Rohrantrieb überfährt die Endlage bzw. erreicht die eingestellte Elektroinstallation instand setzen, Endlagen neu einstellen. Endlage nicht. Elektroinstallation prüfen, externe Verbraucher entfernen, End- lagen neu einstellen. Anschläge sind abgerissen bzw. eine oder mehrere Aufhängun- gen sind gebrochen. Anlage instand setzen; Endlagen löschen, anschl.

  • Seite 20: Anschlussbeispiel

    Anschlussbeispiel Ansteuerung eines/mehrerer Antriebe(s) über einen Schalter/Taster 20 - de...

  • Seite 21: Konformitätserklärung

    Konformitätserklärung 21 - de...
