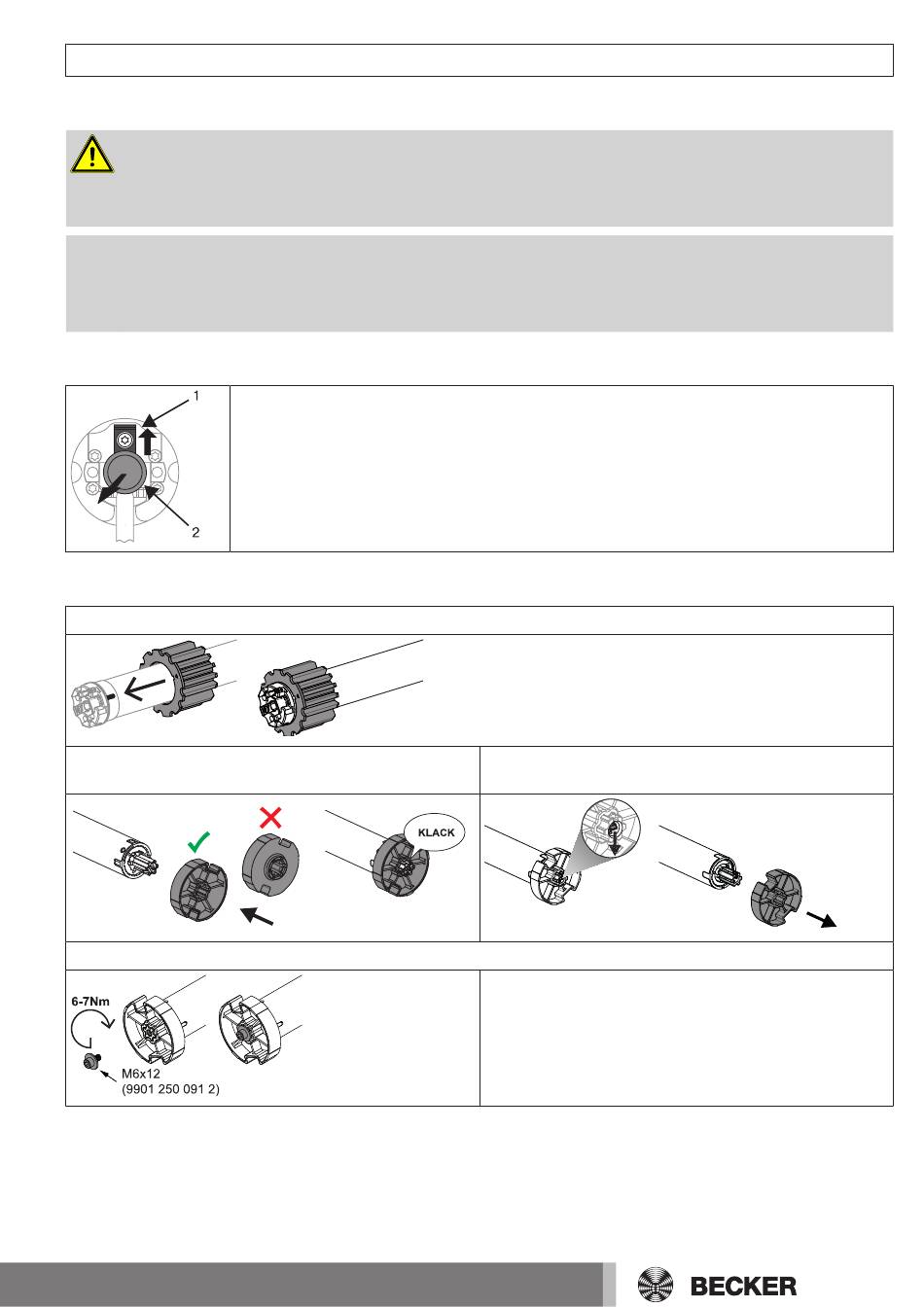

Montage - Becker R20-17 Montage- Und Betriebsanleitung

Montage des Antriebs
VORSICHT
Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden. Vor der
Montage ist die Stromzuleitung spannungsfrei zu schalten und zu sichern. Bitte geben Sie
die beiliegenden Anschlussinformationen dem ausführenden Elektroinstallateur.
ACHTUNG
Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen-
ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel-
lers verwendet werden.
Montage und Demontage des Steckzapfens
Ø45
Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steckzapfens (2) das Si-
cherungsblech (1) nach oben schieben und den Steckzapfen (2) herausziehen.
Montage und Demontage des Mitnehmers
Montage des Rings auf den Laufring
Montage des Mitnehmers mit Sicherung an der Abtriebs-
welle
Montage und Demontage des Mitnehmers mit Schraubverbindung

Montage

Demontage des Mitnehmers mit Sicherung an der Ab-
triebswelle
Montage und Demontage des Mitnehmers mit Schraubverbin-
dung
7 - de
