Einstellen Der Endlagen Mit Auto-Install - Becker R20-17 Montage- Und Betriebsanleitung

Intelligentes Installationsmanagement
Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag"
Beim ersten Mal anfahren der Endlage „Anschlag" wird diese Position als Endlage vorgemerkt. Nachdem die Endlage 3x hinterein-
ander an dieser Position einwandfrei erkannt wurde, wird diese endgültig abgespeichert. Dies erfolgt normalerweise im Regelbe-
trieb.
Für ein schnelles Abschließen der Installation ist es ausreichend die Endlage „Anschlag" 3x hintereinander aus ca. 20 cm anzufah-
ren.
Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.
Einstellen der Endlagen
Es gibt mehrere Möglichkeiten der Endlageneinstellung:
• Start-Punkt ausgefahren zu Anschlag eingefahren
• Auto-Punkt ausgefahren zu Anschlag eingefahren (Ausschließlich bei Gelenkarmmarkisen)
Vor Verwendung der Nothandkurbel muss die Endlageneinstellung „Anschlag" abge-
schlossen sein (siehe Intelligentes Installationsmanagement).
Diese Einstellungen können Sie mit einem geeigneten Bedienelement z. B. Knebelschal-
ter, Einstellset etc. vornehmen.
Diese Rohrantriebe sind für den Kurzzeitbetrieb (Betriebsart; siehe Technische Daten)
ausgelegt.
Die Anzahl der fahrbaren Zyklen der Markisen ergeben sich durch Wickelwellendurchmes-
ser und Ausfahrlänge der Markise.
Die Laufzeit des Antriebes verkürzt sich, wenn der Antrieb noch nicht durch vorherigen Be-
trieb vollständig abgekühlt ist.
Start-Punkt ausgefahren zu Anschlag eingefahren
Einfahren

Einstellen der Endlagen mit Auto-Install

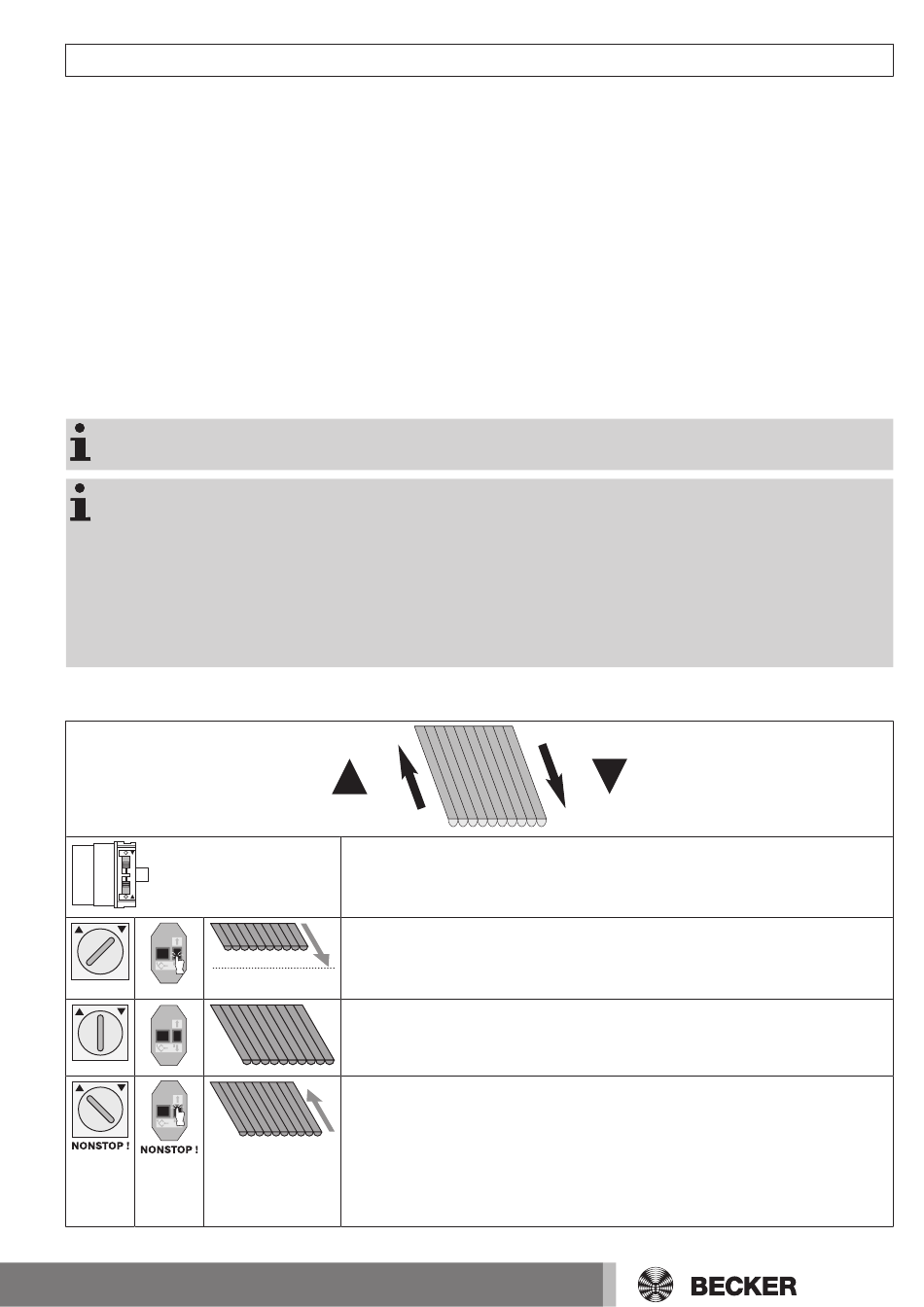

Schieben Sie beide Schalter in die Programmier-Stellung.
Fahren Sie die Sonnenschutzanlage mit dem Bedienelement bis zum gewünschten
äußeren Punkt. Dieser muss mindestens 2,5 Wickelwellenumdrehungen von der ein-
gefahrenen Endlage entfernt sein. Ein korrigieren des Punktes ist zu diesem Zeit-
punkt möglich.
Stoppen Sie die Sonnenschutzanlage an diesem Punkt.
Anschließend fahren Sie die Sonnenschutzanlage ohne Unterbrechung ein, bis der
Rohrantrieb selbsttätig abschaltet.
Die Installation ist jetzt abgeschlossen, die elektronische Endabschaltung hat die
Endlagen gespeichert. Fahren Sie zur Endkontrolle nochmals beide Endlagen an.
Um zu gewährleisten, dass die Endlage sicher erkannt und die Sonnenschutzanlage
vollständig zugefahren wird, zieht der Rohrantrieb während der Installation mit ge-
ringfügig erhöhter Kraft am Tuch.
Ausfahren
