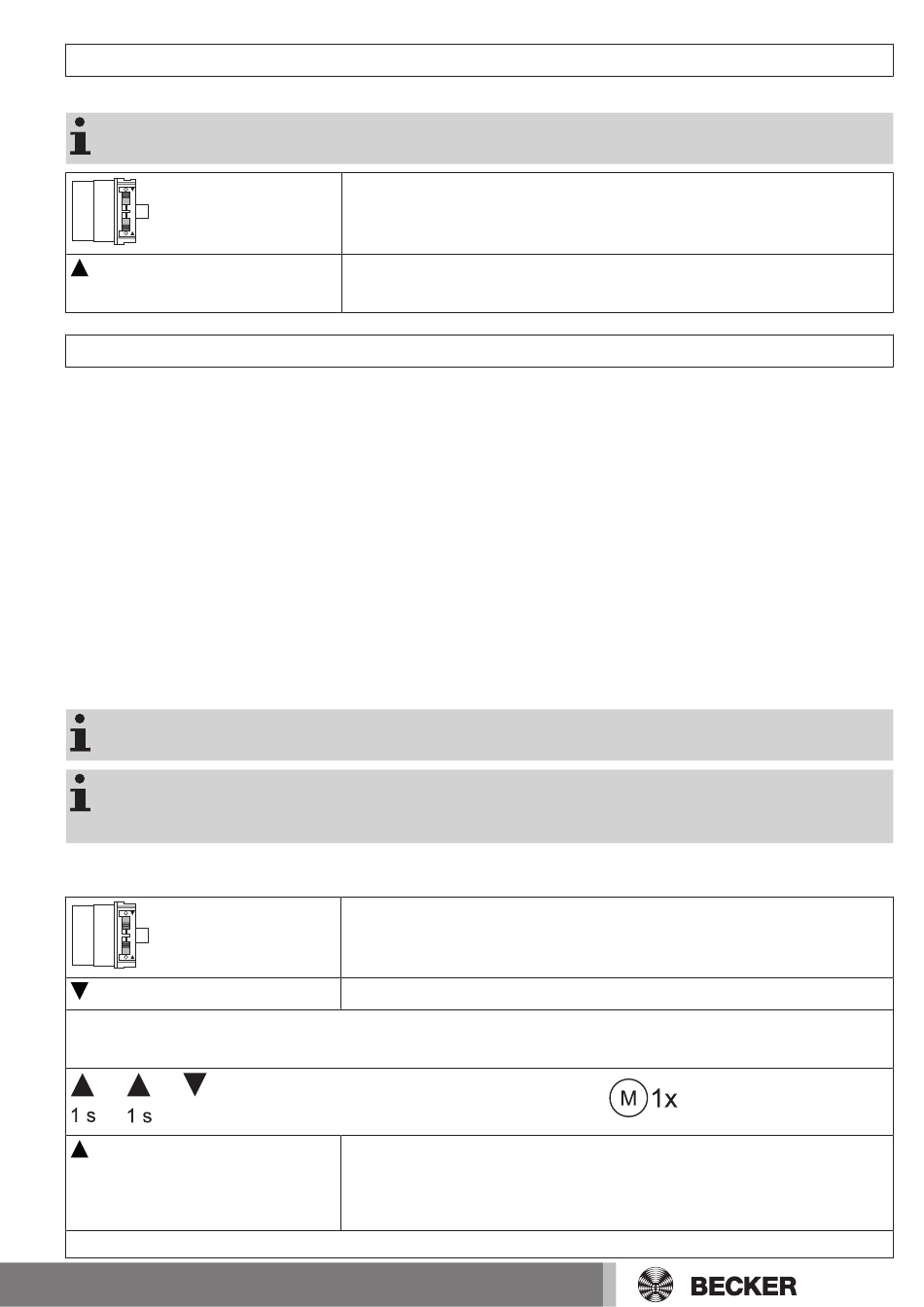

Beide Endlagen löschen
Eventuell eingestellte Zusatzfunktionen werden mit gelöscht oder in den Auslieferungszu-
stand zurückgesetzt.

Einstellen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster

Intelligentes Installationsmanagement
Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag"
Beim ersten Mal anfahren der Endlage „Anschlag" wird diese Position als Endlage vorgemerkt. Nachdem die Endlage 3x hinterein-
ander an dieser Position einwandfrei erkannt wurde, wird diese endgültig abgespeichert. Dies erfolgt normalerweise im Regelbe-
trieb.
Für ein schnelles Abschließen der Installation ist es ausreichend die Endlage „Anschlag" 3x hintereinander aus ca. 20 cm anzufah-
ren.
Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.
Einstellen der Endlagen
Es gibt mehrere Möglichkeiten der Endlageneinstellung:
• Punkt ausgefahren zu Anschlag eingefahren
• Auto-Install(siehe Einstellen der Endlagen mit Auto-Install)
Vor Verwendung der Nothandkurbel muss die Endlageneinstellung „Anschlag" abge-
schlossen sein (siehe Intelligentes Installationsmanagement).
Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses vorzeitig ab-
schalten, so ist es möglich dieses Hindernis durch Aus-/Einfahrt freizufahren, es zu besei-
tigen und durch erneutes Ein-/Ausfahren die gewünschte Endlage einzustellen.
Punkt ausgefahren zu Anschlag eingefahren
Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch.
▻ Der Rohrantrieb quittiert.
bis STOPP und halten bis
Die Endlagen sind eingestellt.
Löschen der Endlagen mit den Schaltern
Schieben Sie beide Schalter von der Programmier-Stellung in die Lösch-Stellung.
Setzen Sie einen kurzen Fahrbefehl ab.
► Beide Endlagen sind gelöscht.
Schieben Sie beide Schalter in die Programmier-Stellung.
Fahren Sie die gewünschte Ausfahr-Endlage an.
Anschließend fahren Sie Ein bis gegen den oberen, dauerhaft vorhandenen Anschlag.
Während dieser Fahrt muss der Endlagen Status Indikator (ESI) angezeigt werden be-
vor die Endlage erreicht wird.
▻ Der Rohrantrieb schaltet selbstständig ab.
11 - de
