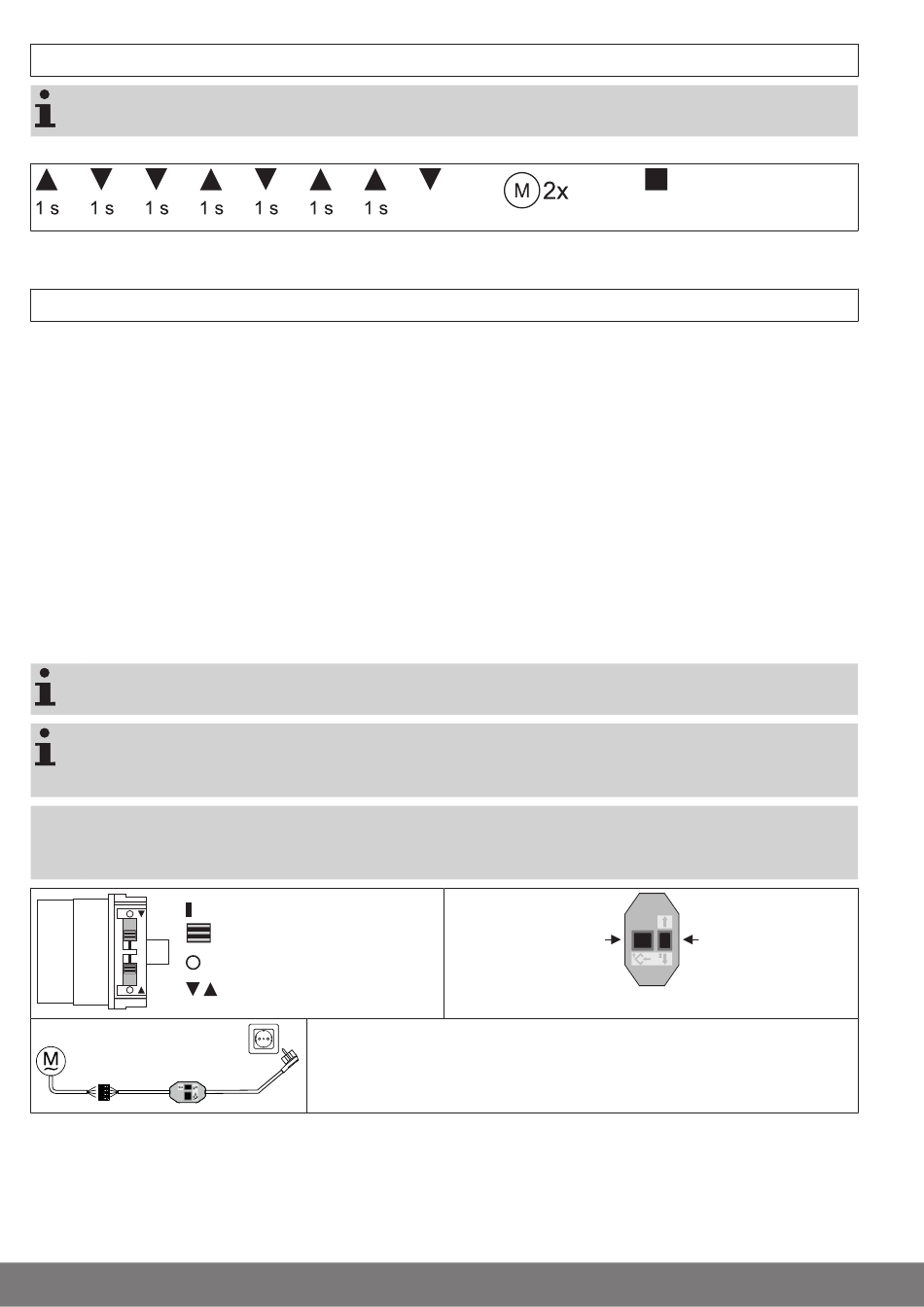

Löschen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster
Die Reihenfolge der Schaltbefehle muss zügig nacheinander durchgeführt werden. Even-
tuell eingestellte Zusatzfunktionen bleiben erhalten.
Führen Sie folgende Löschsequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch:
Der Rohrantrieb quittiert.
Beide Endlagen sind gelöscht.
Intelligentes Installationsmanagement
Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag"
Beim ersten Mal anfahren der Endlage „Anschlag" wird diese Position als Endlage vorgemerkt. Nachdem die Endlage 3x hinterein-
ander an dieser Position einwandfrei erkannt wurde, wird diese endgültig abgespeichert. Dies erfolgt normalerweise im Regelbe-
trieb.
Für ein schnelles Abschließen der Installation ist es ausreichend die Endlage „Anschlag" 3x hintereinander aus ca. 20 cm anzufah-
ren.
Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.
Einstellen der Endlagen
Es gibt mehrere Möglichkeiten der Endlageneinstellung:
• Punkt ausgefahren zu Anschlag eingefahren
• Auto-Install (siehe Kapitel Einstellen der Endlagen mit Auto-Install)
Vor Verwendung der Nothandkurbel muss die Endlageneinstellung „Anschlag" abge-
schlossen sein (siehe Intelligentes Installationsmanagement).
Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses vorzeitig ab-
schalten, so ist es möglich dieses Hindernis durch Aus-/Einfahrt freizufahren, es zu besei-
tigen und durch erneutes Ein-/Ausfahren die gewünschte Endlage einzustellen.
ACHTUNG
Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die Inbe-
triebnahme vorgesehen.
12 - de

Einstellen der Endlagen mit dem Einstellset

Programmier-Stellung
Schalter
Lösch-Stellung
Drehrichtungspfeile
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Ein-
stellsets (Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein.
bis
Programmiertaste
STOPP
Fahrtaste
