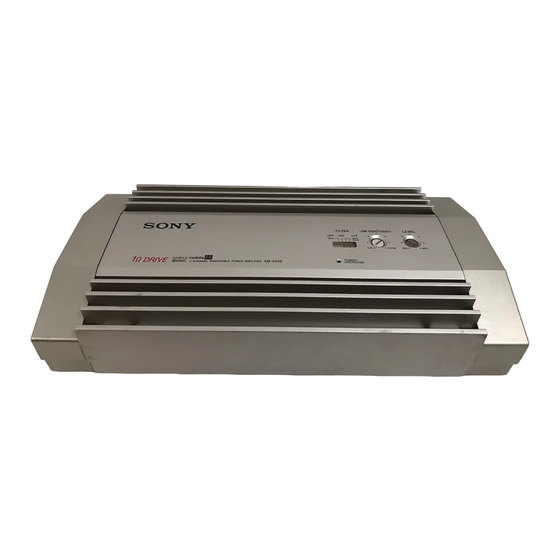

Sony XM-5026 Bedienungsanleitung

Technische Daten
Schaltungsauslegung
OTL (Output Transformerless,
transformatorloser Ausgang),
pulsgeregeltes
Stromversorgungsteil
Eingänge RCA-Stiftbuchsen
Ausgänge Lautsprecherklemmen
Lautsprecherimpedanz
1 – 8 Ohm (Stereo)
2 – 8 Ohm (bei Brückenschaltung)
Maximale Ausgangsleistung
150 (110)* Watt pro Kanal (an 4
Ohm)
220 (160)* Watt pro Kanal (an 2
Ohm)
440 (320)* Watt (monaural) an 4
Ohm
Nennleistung (Versorgungsspannung 12,5 V)
50 (40)* Watt pro Kanal (20 Hz –
20 kHz, 0,04 % gesamte
harmonische Verzerrung, an 4
Ohm)
75 (60)* Watt pro Kanal (20 Hz –
20 kHz, 0,1 % gesamte
harmonische Verzerrung, an 2
Ohm)
75 (65)* Watt pro Kanal (20 Hz –
20 kHz, 0,1 % gesamte
harmonische Verzerrung, an 1
Ohm)
150 (120)* Watt (monaural) (20 Hz
– 20 kHz, 0,1 % gesamte
harmonische Verzerrung, an 4
Ohm)
Nennleistung (Versorgungsspannung 14,4 V)
75 (55)* Watt pro Kanal (20 Hz –
20 kHz, 0,04 % gesamte
harmonische Verzerrung, an 4
Ohm)
110 (80)* Watt pro Kanal (20 Hz –-
20 kHz, 0,1 % gesamte
harmonische Verzerrung, an 2
Ohm)
110 (85)* Watt pro Kanal (20 Hz –
20 kHz, 0,1 % gesamte
harmonische Verzerrung, an 1
Ohm)
220 (160)* Watt (monaural) (20 Hz
– 20 kHz, 0,1 % gesamte
harmonische Verzerrung, an 4
Ohm)
Caratteristiche tecniche
Sistema circuito Circuito OTL (uscita senza
trasformatore)
Alimentazione a impulsi
Ingressi Prese a terminale RCA
Uscite Terminali diffusori
Impedenza diffusori 1 – 8 ohm (stereo)
2 – 8 ohm (quando usato come
amplificatore ponte)
Uscite massime 150 (110)* watt per canale (a 4
ohm)
220 (160)* watt per canale (a 2
ohm)
440 (320)* watt (mono) a 4 ohm
Uscite nominali (tensione di alimentazione di 12,5 V)
50 (40)* watt per canale (20 Hz –
20 kHz, 0,04 % THD, a 4 ohm)
75 (60)* watt per canale (20 Hz –
20 kHz, 0,1 % THD, a 2 ohm)
75 (65)* watt per canale (20 Hz –
20 kHz, 0,1 % THD, a 1 ohm)
150 (120)* watt (mono) (20 Hz –
20 kHz, 0,1 % THD, a 4 ohm)
Uscite nominali (tensione di alimentazione di 14,4 V)
75 (55)* watt per canale (20 Hz –
20 kHz, 0,04 % THD, a 4 ohm)
110 (80)* watt per canale (20 Hz
– 20 kHz, 0,1 % THD, a 2 ohm)
110 (85)* watt per canale (20 Hz
– 20 kHz, 0,1 % THD, a 1 ohm)
220 (160)* watt (mono) (20 Hz –
20 kHz, 0,1 % THD, a 4 ohm)
+0
Frequenzgang 5 Hz – 100 kHz ( dB)
-3
Klirrgrad 0,005% oder weniger
(bei 1 kHz, 4 Ohm)
Eingangsempfindlichkeit-Einstellbereich
0,2 – 4,0 V
Hochpaßfilter 80 Hz, –12 dB/oct
Tiefpaßfilter 50 Hz, 80 Hz, –18 dB/oct
Verstärkung der niedrigen Frequenzen (nur XM-5026)
0 – 10 dB (40 Hz)
Stromversorgung 12 V Gleichspannung
(Autobatterie mit negativer
Erdung)
Erlaubter Spannungsbereich
10,5 – 16 V
Stromaufnahme bei Nennausgangsleistung:
18 (13) ∗ A
Steuereingang: 1 mA
ca. 181 × 62 × 360 (280) ∗ mm (B/
Abmessungen
H/T), einschießlich
Kontaktschutzabdeckung
ca. 2,2 (1,6) ∗ kg, ausschl. Zubehör
Gewicht
Mitgeliefertes Zubehör
Montageschrauben (4)
Kontaktschutzabdeckung (2)
Sonderzubehör Anschlußkabel für Endverstärker
RC-46
RCA-Kabel RC-64 (2 m)
RCA-Kabel RC-65 (5 m)
∗ (XM-4026)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Risposta in frequenza
+0
5 Hz – 100 kHz ( dB)
-3
Distorsione armonica 0,005% o meno (a 1 kHz,
4 ohm)
Gamma di regolazione livello in ingresso
0,2 – 4,0 V
Filtro passalto 80 Hz, –12 dB/oct
Filtro passabasso 50 Hz, 80 Hz, – 18 dB/ott
Amplificazione dei bassi (solo per XM-5026)
0 – 10 dB (40 Hz)
Alimentazione Batteria d'auto da 12 V CC (massa
negativa)
Tensione alimentazione
10,5 – 16 V
a uscita nominale: 18 (13) ∗ A
Consumo corrente
Ingresso comando a distanza:
1 mA
Circa 181 × 62 × 360 (280)* mm
Dimensioni
(l/a/p), incluso il coperchio de
protezione
Circa 2,2 (1,6) ∗ kg, esclusi
Massa
accessori
Accessori in dotazione
Viti di montaggio (4)
Coperchio di protezione (2)
Accessori opzionali Cavo di collegamento per
amplificatore di potenza RC-46
Cavo a terminali RCA RC-64
(2 m)
Cavo a terminali RCA RC-65
(5 m)
∗ (XM-4026)
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
Stereo power
Amplifier
Bedienungsanleitung
Istruzioni per l'uso
Diese Anleitung behandelt die Modelle XM-5026 und XM-4026. Die
Abbildungen in der Anleitung zeigen das Modell XM-5026. Auf eventuelle
Unterschiede zwischen den Modellen wird deutlich im Text hingewiesen.
Questo manuale di istruzioni copre i modelli XM-5026 e XM-4026. Le
illustrazioni nel manuale sono dello XM-5026. Eventuali differenze sono
chiaramente indicate nelle sezioni corrispondenti.
XM-5026/4026
Sony Corporation ©1996
Besondere Merkmale
• Nennleistung von 50 (40)* Watt pro Kanal (an 4
Ohm, Versorgungsspannung 12,5 V).
• Nennleistung von 75 (55)* Watt pro Kanal (an 4
Ohm, Versorgungsspannung 14,4 V).
• Der XM-5026/4026 kann als monauraler
Verstärker mit einer maximalen
Ausgangsleistung von 440 (320)* Watt an 4
Ohm (bei Verwendung als in einer
Brückenschaltung) eingesetzt werden.
• Dual Mode-Verbindung ermöglicht ein System
mit mehreren Lautsprechern.
• Schutzschaltung mitgeliefert.
• Pulsgeregeltes Storomversorgungsteil** für
stabile, geregelte Ausgangsleistung.
• Neuartiger Schaltkreis eliminiert den
Quellenwiderstand der MOS FET-Endstufe und
spricht den Lautsprecher direkt an.
* (XM-4026)
** Pulsgeregelte Stromversorgung
Die Stromversorgung erfolgt bei diesem Verstärker über ein
pulsgeregeltes Stromversorgungsteil, das die 12-V-
Gleichspannung der Autobatterie mit einem
Halbleiterschalter in Impulse hoher Frequenz zerhackt,
dann mit einem Transformator hochtransformiert, in einen
positiven und einen negativen Pfad aufteilt und schließlich
wieder in Gleichspannung zurückwandelt. Die Vorteile
dieses Stromversorgungsteils: Stabile, von Schwankungen
der Autobatteriespannung unabhängige
Ausgangsspannung, geringe Impedanz und geringes
Gewicht.
3-858-867-21 (1)
Printed in Japan
Funzioni
• Uscita di alimentazione nominale di 50 (40)*
watt per canale (a 4 ohm, tensione di
alimentazione di 12,5 V).
• Uscite di alimentazione nominale di 75 (55)*
watt per canale (a 4 ohm, tensione di
alimentazione di 14,4 V).
• XM-5026/4026 può essere utilizzato come un
amplificatore mono con uscite di massimo 440
(320)* watt a 4 ohm (quando utilizzato come
amplificatore ponte).
• Doppio modo di collegamento per un sistema
con più altoparlanti.
• Fornito con circuito di protezione.
• Alimentazione a impulsi** per potenza di uscita
stabile e regolare.
• Nuovo circuito che rimuove la resistenza
sorgente dallo stadio di uscita finale MOS FET e
dirige i diffusori direttamente.
* (XM-4026)
** Alimentazione a impulsi
Questo apparecchio dispone di un convertitore incorporato
che converte l'alimentazione da una batteria d'auto da 12 V
CC in segnali ad alta velocità tramite l'impiego di un
interruttore a semiconduttore. Questi segnali sono elevati
dal trasformatore a impulsi incorporato e separati in
alimentazione positiva e negativa prima di essere convertiti
di nuovo in corrente continua. Questo serve a regolare la
tensione altrimenti variabile della batteria dell'auto.
Il sistema di alimentazione leggero offre alimentazione ad
alta efficienza con un'uscita a bassa impedenza.
